LP8865W-Q1 汽车级 65V 2A 降压 LED 驱动器技术手册-电子发烧友网

LP8865-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS开关，该器件能够驱动高功率密度和高效率的LED。该系列还支持共阴极连接和单层PCB设计。开关频率可配置为100 kHz至2.2 MHz，并具有可选的扩频功能，以获得更好的EMI性能。
*附件：lp8865w-q1.pdf

LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过PWM和ADIM输入引脚通过简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感式快速调光（IFD）并实现高调光精度。

LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

符合 AEC-Q100 标准，适用于汽车应用：
- 温度等级 1：–40°C 至 +125°C，T A
用于降压、降压-升压和升压拓扑的集成 MOSFET
- 宽输入电压：4.5 V 至 65 V
- 集成 2.6A 和 150mΩ MOSFET
- 开关频率 100 kHz 至 2.2 MHz
- 扩频可降低 EMI
高精度功率 FET 调光
- 降压拓扑结构中输出电流高达 2A
- 模拟调光（调光比 256 ：1）
- 快速PWM调光（150ns脉冲宽度）
- 混合和灵活调光
完整的保护功能：
- 故障输出
- LED开路和短路保护
- 逐周期电流限制
- 开关 FET 故障保护
- 热关断
- 可配置的热折返曲线

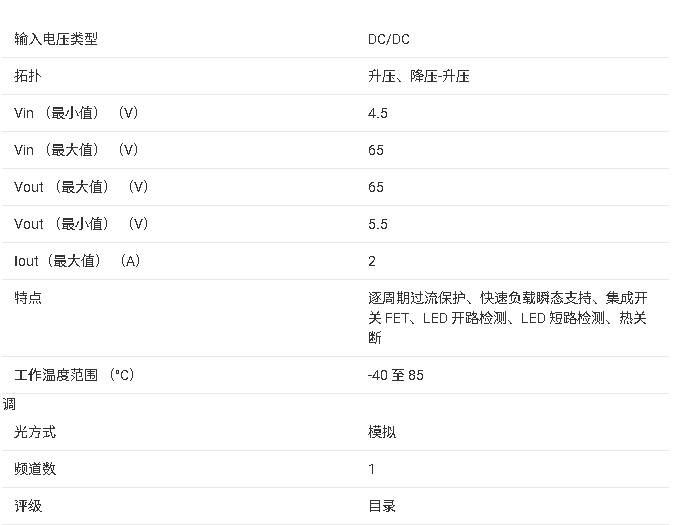

参数

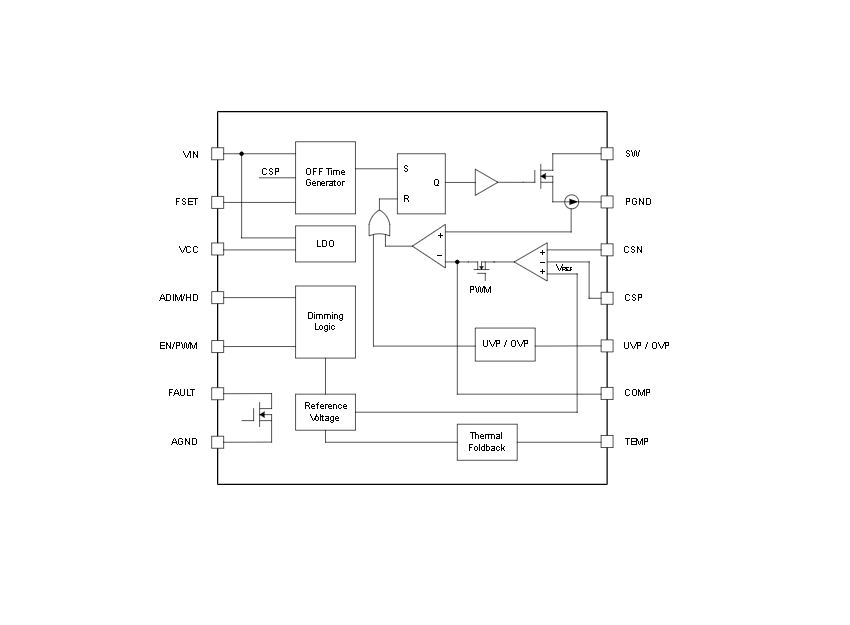

方框图

?1. 产品概述?
LP8865-Q1是德州仪器（TI）推出的汽车级多拓扑LED驱动芯片系列，支持降压（Buck）、升压（Boost）和升降压（Buck-Boost）拓扑，适用于汽车信息娱乐系统、仪表盘、HUD及照明等场景。关键特性包括：

?宽输入电压范围?：4.5V至65V，兼容汽车电源波动。
?高集成度?：内置2.6A/150mΩ MOSFET，支持100kHz至2.2MHz可调开关频率，可选扩频功能以降低EMI。
?多种调光模式?：模拟调光（256:1比例）、PWM调光（最小150ns脉宽）、混合调光及灵活调光。
?全面保护功能?：LED开路/短路保护、热折返曲线配置、过温关断等。

?2. 关键特性详解?

?拓扑支持?：
- ?LP8865X?：升压拓扑（Boost）。
- ?LP8865Y?：升降压拓扑（Buck-Boost）。
- ?LP8865Z?：降压拓扑（Buck）。
?调光技术?：
- ?模拟调光?：通过ADIM引脚PWM信号调节参考电压（VREF）。
- ?PWM调光?：支持200ns超窄脉冲，快速响应。
- ?混合调光?：高亮度时模拟调光，低亮度时PWM调光，优化全范围精度。
?保护机制?：故障输出（FAULT引脚）、逐周期电流限制、热折返（通过TEMP引脚配置阈值）。

?3. 典型应用设计?

?Boost拓扑示例?（LP8865X）：
- 输入9-16V，驱动8颗LED（24V输出），400kHz开关频率。
- 关键元件：22?H电感、400mΩ采样电阻、10?F输出电容。
?Buck-Boost拓扑示例?（LP8865Y）：
- 输入9-16V，驱动5颗LED（15V输出），400kHz开关频率。
- 需并联10?F电容（CSENSE）实现快速调光（IFD）。
?Buck拓扑示例?（LP8865Z）：
- 输入9-16V，驱动单颗LED（3V输出），400kHz开关频率。
- 可选CSENSE电容优化低亮度性能。

?4. 封装与引脚?

?封装选项?：14引脚VSON（4.5mm×3.0mm）或12引脚HVSSOP（4mm×3.0mm）。
?关键引脚功能?：
- ?EN/PWM?：使能或PWM调光输入。
- ?ADIM/HD?：模拟调光或混合调光控制。
- ?FSET?：设置开关频率（100kHz-2.2MHz）。

?5. 设计注意事项?
