LP8865V-Q1 汽车级 65V 2A 降压-升压 LED 驱动器技术手册

LP8865-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS开关，该器件能够驱动高功率密度和高效率的LED。该系列还支持共阴极连接和单层PCB设计。开关频率可配置为100 kHz至2.2 MHz，并具有可选的扩频功能，以获得更好的EMI性能。

LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过PWM和ADIM输入引脚通过简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感式快速调光（IFD）并实现高调光精度。
*附件：lp8865v-q1.pdf

LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T A
• 用于降压、降压-升压和升压拓扑的集成 MOSFET
  • 宽输入电压：4.5 V 至 65 V
  • 集成 2.6A 和 150mΩ MOSFET
  • 开关频率 100 kHz 至 2.2 MHz
  • 扩频可降低 EMI
• 高精度功率 FET 调光
  • 降压拓扑结构中输出电流高达 2A
  • 模拟调光（调光比 256 ：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光
• 完整的保护功能：
  • 故障输出
  • LED开路和短路保护
  • 逐周期电流限制
  • 开关 FET 故障保护
  • 热关断
  • 可配置的热折返曲线

参数

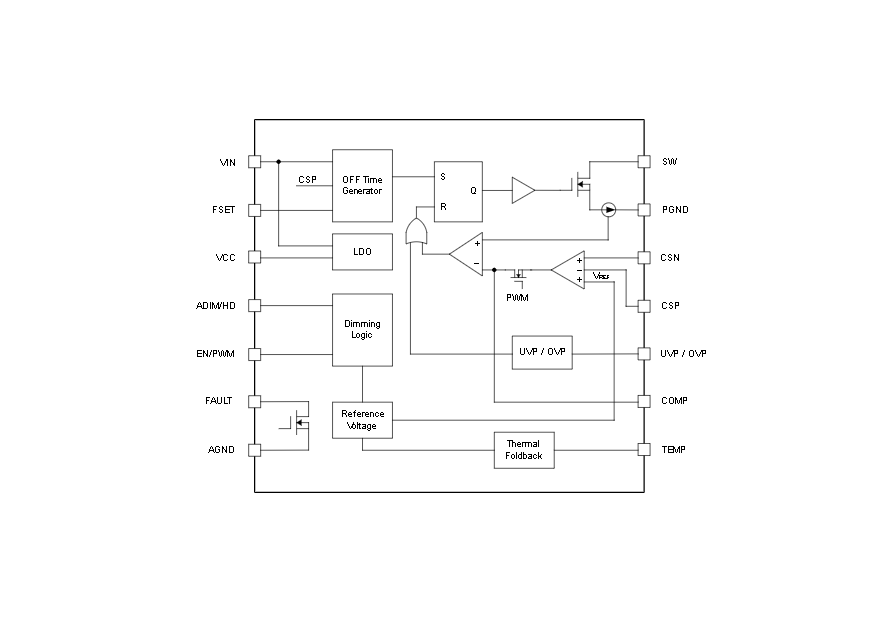

方框图

?1. 产品概述?
LP8865-Q1是德州仪器（TI）推出的汽车级多拓扑LED驱动芯片系列，支持降压（Buck）、升压（Boost）和升降压（Buck-Boost）拓扑结构，输入电压范围为4.5V至65V，适用于汽车信息娱乐系统、仪表盘、HUD及照明等场景。关键特性包括：

• ?AEC-Q100认证?：工作温度-40°C至125°C。
• ?集成MOSFET?：支持2.6A输出电流（Buck模式），150mΩ导通电阻。
• ?调光功能?：支持模拟调光（256:1比例）、PWM调光（150ns脉宽）、混合调光和灵活调光。
• ?保护机制?：LED开路/短路保护、热关断、可配置热折返曲线等。

?2. 关键参数?

• ?开关频率?：100kHz至2.2MHz（可配置），支持扩频功能以降低EMI。
• ?效率?：典型值达95%（Boost拓扑，0.5A输出）。
• ?封装?：14引脚VSON（4.5mm×3.0mm）或12引脚HVSSOP（4mm×3.0mm）。

?3. 功能模块?

• ?自适应关断时间控制?：通过FSET引脚配置频率，优化动态响应。
• ?调光模式?：
  • ?PWM调光?：最小脉宽200ns，适用于高精度亮度控制。
  • ?模拟调光?：通过ADIM引脚PWM信号调节参考电压（VREF）。
  • ?混合调光?：高亮度时模拟调光，低亮度时切换为PWM调光。
• ?保护功能?：包括输入欠压锁定（UVLO）、LED故障检测及热关断（165°C触发）。

?4. 典型应用设计?

• ?Boost拓扑示例?（LP8865X）：12V输入驱动8颗LED（24V输出），推荐电感22?H，输入电容33?F，输出电容10?F。
• ?Buck拓扑示例?（LP8865Z）：12V输入驱动单颗LED（3V输出），电感22?H，效率优化至90%以上。

?5. 布局建议?

• 缩短SW引脚走线以减少寄生电感。
• 敏感信号（如CSP/CSN）需远离高频开关路径。
• 散热焊盘必须连接PCB以提升热性能。

?6. 文档支持?
提供完整的数据手册（SLVSH05）、封装信息及设计资源（如参考电路、热性能分析工具），可通过TI官网获取更新通知。

?总结?：LP8865-Q1系列以高集成度、多拓扑支持和汽车级可靠性，适用于严苛环境下的LED驱动需求，设计时需注意调光模式选择、热管理及EMI优化。
