LP8865U-Q1 汽车用 65V 2A 升压 LED 驱动器技术手册

LP8865-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS开关，该器件能够驱动高功率密度和高效率的LED。该系列还支持共阴极连接和单层PCB设计。开关频率可配置为100 kHz至2.2 MHz，并具有可选的扩频功能，以获得更好的EMI性能。
*附件：lp8865u-q1.pdf

LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过PWM和ADIM输入引脚通过简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感式快速调光（IFD）并实现高调光精度。

LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T A
• 用于降压、降压-升压和升压拓扑的集成 MOSFET
  • 宽输入电压：4.5 V 至 65 V
  • 集成 2.6A 和 150mΩ MOSFET
  • 开关频率 100 kHz 至 2.2 MHz
  • 扩频可降低 EMI
• 高精度功率 FET 调光
  • 降压拓扑结构中输出电流高达 2A
  • 模拟调光（调光比 256 ：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光
• 完整的保护功能：
  • 故障输出
  • LED开路和短路保护
  • 逐周期电流限制
  • 开关 FET 故障保护
  • 热关断
  • 可配置的热折返曲线

参数

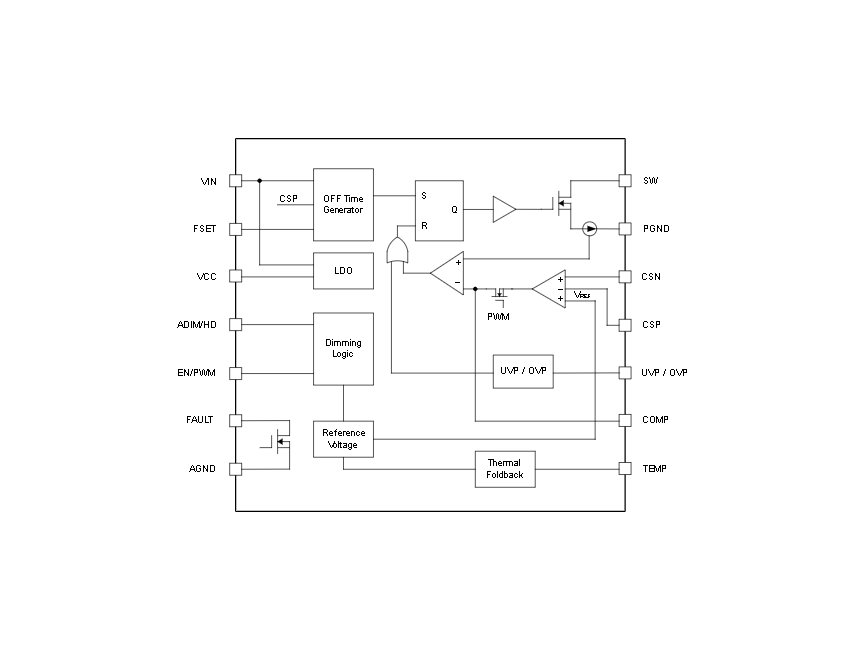

方框图

?1. 产品概述?
LP8865-Q1是德州仪器（TI）推出的汽车级多拓扑LED驱动芯片系列，包含LP8865U/V/W/X/Y/Z六种型号，支持Buck、Boost、Buck-Boost三种拓扑结构。关键特性包括：

• 宽输入电压范围：4.5V至65V
• 集成2.6A/150mΩ MOSFET
• 可调开关频率：100kHz至2.2MHz（支持扩频功能降低EMI）
• 支持四种调光模式：模拟/PWM/混合/灵活调光
• 符合AEC-Q100 Grade 1标准（-40°C至+125°C）

?2. 核心功能?

• ?调光控制?：
  • PWM调光支持150ns窄脉冲
  • 模拟调光比256:1
  • 混合调光在高低亮度区间自动切换控制方式
• ?保护机制?：
  • LED开路/短路保护
  • 可配置热折返曲线（通过TEMP引脚设置）
  • 过热关断（165°C触发）
  • 逐周期电流限制

?3. 典型应用?

• ?Boost拓扑?（LP8865X）：用于驱动8颗LED串联（24V/0.5A）
• ?Buck-Boost拓扑?（LP8865Y）：驱动5颗LED（15V/0.5A）
• ?Buck拓扑?（LP8865Z）：驱动单颗LED（3V/1A）

?4. 设计要点?

• ?电感选择?：根据拓扑公式计算感值（如Boost拓扑L=(VIN_max×(VOUT-VIN_max))/(VOUT×KIND×IL_max×fSW)）
• ?输入/输出电容?：推荐使用X7R/X5R陶瓷电容（如10μF输出电容）
• ?电流检测?：Rsense=VREF/ILED_FS（默认VREF=200mV）
• ?布局建议?：缩短SW走线、平行布线CSN/CSP、补偿电容靠近COMP引脚

?5. 封装信息?

• 14引脚VSON封装（4.5mm×3.0mm）
• 热焊盘需焊接至PCB以增强散热

?6. 型号差异?

文档包含完整的电气特性参数、典型应用电路、布局示例及热性能数据，适用于汽车信息娱乐系统、仪表盘、HUD和照明等场景。
