LP8868Y-Q1 汽车级 65V 4A 降压-升压 LED 驱动器技术手册

LP8868-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧 NMOS 开关，该器件能够驱动高功率密度和高效率的 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可配置为 100 kHz 至 2.2 MHz，并具有可选的扩频功能，可实现更好的 EMI 性能。

LP8868-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过简单的高低信号通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感快速调光 （IFD） 并实现高调光精度。
*附件：lp8868y-q1.pdf

LP8868-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T A
• 用于降压、降压-升压和升压拓扑的集成 MOSFET
  • 宽输入电压：4.5 V 至 65 V
  • 集成 5.2A 和 150mΩ MOSFET
  • 开关频率 100 kHz 至 2.2 MHz
  • 扩频可降低 EMI
• 高精度功率 FET 调光
  • 降压拓扑中高达 4A 的输出电流
  • 模拟调光（调光比 256 ：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光
• 完整的保护功能：
  • 故障输出
  • LED开路和短路保护
  • 逐周期电流限制
  • 开关 FET 故障保护
  • 热关断
  • 可配置的热折返曲线

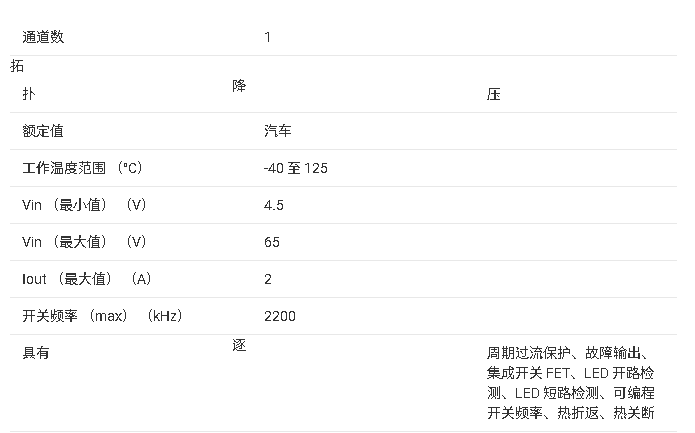

参数

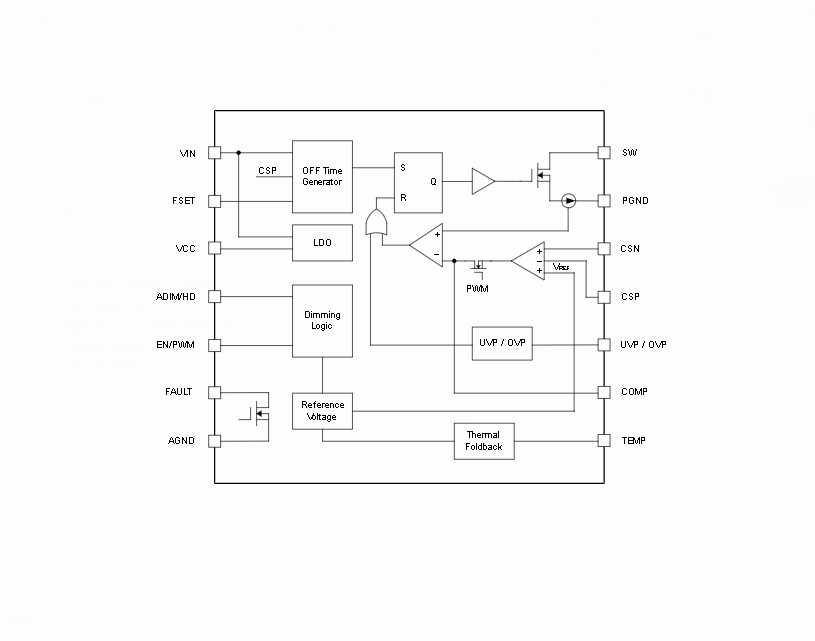

方框图

?1. 产品概述?

• LP8868-Q1系列是符合AEC-Q100标准的汽车级LED驱动芯片，支持Buck/Boost/Buck-Boost多种拓扑结构。
• 关键特性：
  • 宽输入电压范围：4.5V至65V
  • 集成150mΩ/5.2A MOSFET
  • 可调开关频率（100kHz-2.2MHz）
  • 支持四种调光模式：模拟/PWM/混合/灵活调光
  • 支持150ns超窄脉冲调光
  • 全面的保护功能（LED开路/短路、热关断等）

?2. 型号差异?

?3. 核心功能?

• ?调光控制?：
  • 模拟调光：通过ADIM引脚PWM占空比调节亮度
  • PWM调光：支持150ns超窄脉冲
  • 混合调光：高亮度区用模拟调光，低亮度区用PWM调光
  • 灵活调光：独立控制亮度和开关状态
• ?保护机制?：
  • 可配置热折返（通过TEMP引脚电阻设置触发温度）
  • 过热关断（典型阈值165℃）
  • LED开路/短路检测
  • 开关FET故障保护

?4. 典型应用设计?

• ?Boost拓扑示例?（LP8868X）：
  • 输入9-16V，驱动8颗LED（24V/1A）
  • 关键元件：22μH电感、200mΩ采样电阻、10μF输出电容
  • 效率曲线：1A输出时峰值效率>94%
• ?布局建议?：
  • 输入电容尽量靠近VIN引脚
  • SW走线需最短化以降低EMI
  • 敏感信号（CSP/CSN）远离高频开关路径

?5. 封装信息?

• 提供14引脚VSON（4.5x3mm）和12引脚HVSSOP两种封装
• 热阻参数：
  • VSON封装θJA=39.1℃/W
  • 需将散热焊盘焊接至PCB以优化热性能

该系列器件适用于需要高精度调光和强鲁棒性的汽车照明系统，其多拓扑支持和宽电压范围特别适合应对汽车电源的瞬态波动。
