LP8868X-Q1 汽车用 65V 4A 升压 LED 驱动器技术手册

LP8868-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧 NMOS 开关，该器件能够驱动高功率密度和高效率的 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可配置为 100 kHz 至 2.2 MHz，并具有可选的扩频功能，可实现更好的 EMI 性能。
*附件：lp8868x-q1.pdf

LP8868-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过简单的高低信号通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感快速调光 （IFD） 并实现高调光精度。

LP8868-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T A
• 用于降压、降压-升压和升压拓扑的集成 MOSFET
  • 宽输入电压：4.5 V 至 65 V
  • 集成 5.2A 和 150mΩ MOSFET
  • 开关频率 100 kHz 至 2.2 MHz
  • 扩频可降低 EMI
• 高精度功率 FET 调光
  • 降压拓扑中高达 4A 的输出电流
  • 模拟调光（调光比 256 ：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光
• 完整的保护功能：
  • 故障输出
  • LED开路和短路保护
  • 逐周期电流限制
  • 开关 FET 故障保护
  • 热关断
  • 可配置的热折返曲线

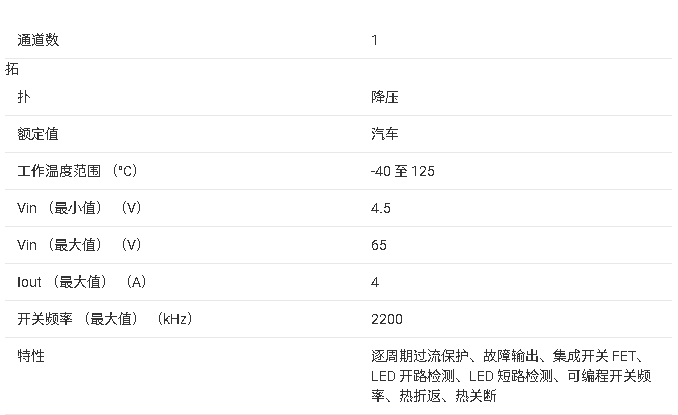

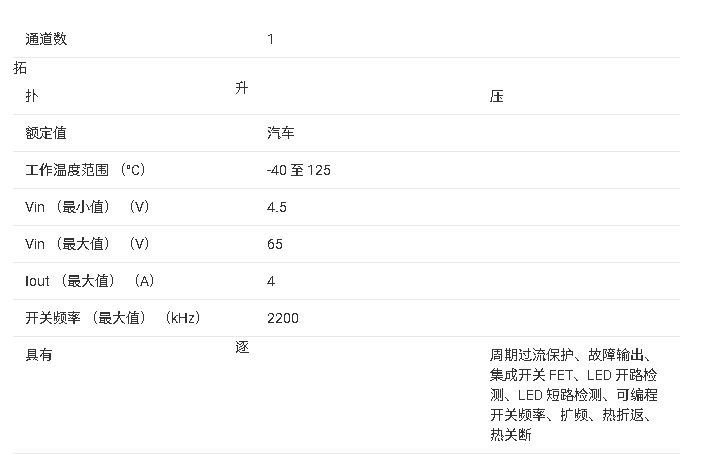

参数

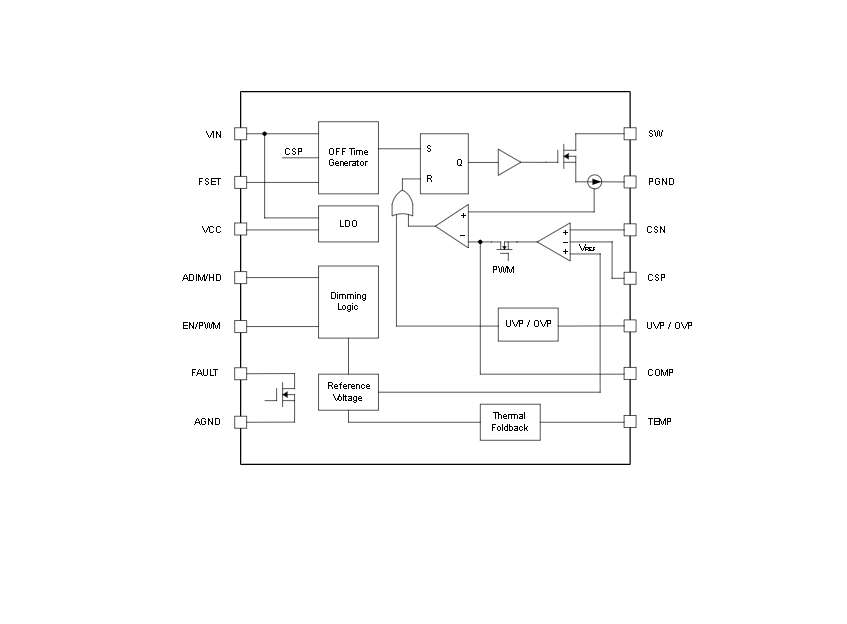

方框图

?1. 产品概述?
LP8868-Q1是德州仪器（TI）推出的汽车级多拓扑LED驱动芯片系列，适用于Buck、Boost、Buck-Boost拓扑，具有4.5V至65V宽输入电压范围，集成低边NMOS开关（150mΩ/5.2A），支持4A输出电流（Buck拓扑）。通过AEC-Q100 Grade 1认证（-40°C至+125°C），主要应用于汽车信息娱乐系统、仪表盘、HUD及照明领域。

?2. 核心特性?

• ?高效能设计?：开关频率可调（100kHz至2.2MHz），可选扩频功能以降低EMI。
• ?调光功能?：支持4种模式：
  • ?PWM调光?：最小脉冲宽度150ns，支持高频调光。
  • ?模拟调光?：通过ADIM/HD引脚输入PWM信号调节参考电压（256:1调光比）。
  • ?混合调光?：高亮度时模拟调光，低亮度时切换为PWM调光。
  • ?灵活调光?：独立控制LED电流值与开关行为。
• ?保护机制?：
  • LED开路/短路、检测电阻异常、热折返（可编程阈值）、热关断（165°C）。
  • 故障信号通过FAULT引脚输出。

?3. 型号差异?

?4. 典型应用设计?

• ?Boost拓扑示例?（LP8868X）：
  • 输入9-16V，驱动8颗LED（24V/1A），400kHz开关频率，22?H电感。
  • 关键元件：100mΩ检测电阻、10?F输出电容、1nF补偿电容。
• ?热管理?：通过TEMP引脚外接电阻设置热折返起始温度（80°C至150°C可调）。

?5. 封装与布局建议?

• ?封装类型?：14引脚VSON（4.5mm×3mm）或12引脚HVSSOP（4mm×3mm），均带散热焊盘。
• ?布局要点?：
  • 缩短SW引脚走线以减少寄生电感。
  • CSP/CSN走线需平行且远离高压开关路径。
  • 输入电容尽量靠近VIN和GND引脚。
