?LP8868-Q1系列LED驱动器技术文档总结

LP8868-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧 NMOS 开关，该器件能够驱动高功率密度和高效率的 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可配置为 100 kHz 至 2.2 MHz，并具有可选的扩频功能，可实现更好的 EMI 性能。
*附件：lp8868u-q1.pdf

LP8868-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过简单的高低信号通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感快速调光 （IFD） 并实现高调光精度。

LP8868-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T A
• 用于降压、降压-升压和升压拓扑的集成 MOSFET
  • 宽输入电压：4.5 V 至 65 V
  • 集成 5.2A 和 150mΩ MOSFET
  • 开关频率 100 kHz 至 2.2 MHz
  • 扩频可降低 EMI
• 高精度功率 FET 调光
  • 降压拓扑中高达 4A 的输出电流
  • 模拟调光（调光比 256 ：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光
• 完整的保护功能：
  • 故障输出
  • LED开路和短路保护
  • 逐周期电流限制
  • 开关 FET 故障保护
  • 热关断
  • 可配置的热折返曲线

参数

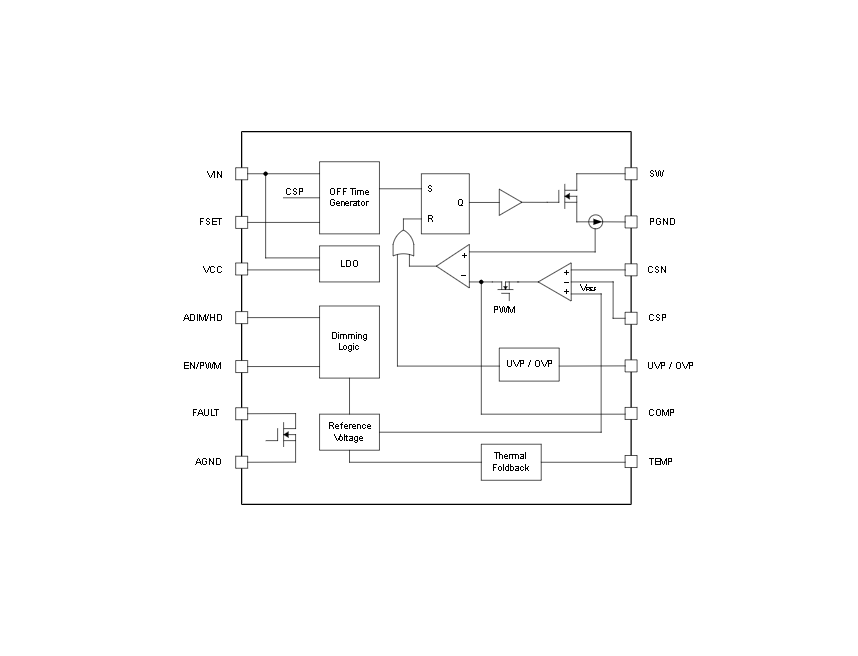

方框图

?1. 产品概述?
LP8868-Q1是德州仪器（TI）推出的汽车级多拓扑LED驱动芯片系列，支持Buck、Boost、Buck-Boost三种拓扑结构，输入电压范围4.5V至65V，集成低边NMOS开关，适用于高功率密度和高效率的LED驱动场景。主要型号包括LP8868X/Y/Z（Boost/Buck-Boost/Buck）及LP8868U/V/W（功能优化版本）。

?2. 核心特性?

• ?宽输入范围?：4.5V-65V输入，适应汽车电源波动。
• ?高精度调光?：支持4种调光模式（PWM调光、模拟调光、混合调光、灵活调光），最小脉冲宽度150ns，调光比256:1。
• ?EMI优化?：可配置开关频率（100kHz-2.2MHz），部分型号支持扩频功能以降低EMI。
• ?全面保护?：LED开路/短路检测、热折返、热关断（165°C）、循环电流限制等。
• ?AEC-Q100认证?：温度等级1（-40°C至+125°C），满足汽车可靠性要求。

?3. 关键应用领域?

• 汽车信息娱乐系统
• 仪表盘背光
• 抬头显示（HUD）
• 汽车照明（如日间行车灯、尾灯）

?4. 功能模块详解?

• ?调光控制?：通过ADIM/HD和EN/PWM引脚配置调光模式，混合调光在低亮度时自动切换至PWM模式以提高精度。
• ?电流调节?：外部电阻（RSENSE）设定LED电流，参考电压VREF=200mV（100%占空比时）。
• ?热管理?：可编程热折返功能（通过TEMP引脚电阻配置），电流随温度升高线性降低至50%。

?5. 典型设计参数?

• ?Boost拓扑示例?（LP8868X）：
  • 输入9-16V，输出8颗LED（24V），1A电流，效率>90%。
  • 电感10?H，输入电容33?F，输出电容10?F。
• ?Buck拓扑示例?（LP8868Z）：
  • 输入9-16V，输出1颗LED（3V），2A电流，电感22?H。

?6. 封装与引脚?

• ?封装选项?：
  • 14引脚VSON（DMT，4.5mm×3mm）
  • 12引脚HVSSOP（DGN，4mm×3mm）
• ?关键引脚功能?：
  • SW：开关节点，连接电感和二极管。
  • CSP/CSN：电流检测正/负端。
  • FAULT：开漏输出，故障时拉低。

?7. 设计注意事项?

• 布局需优先考虑低阻抗路径，缩短SW走线以减少寄生电感。
• 输出电容需靠近LED以抑制电流纹波。
• 热焊盘必须焊接至PCB以优化散热。
