LM385-ADJ 可调、70°C、微功率基准电压源技术手册

LM185/LM285/LM385 是微功率 3 端子可调带隙基准电压源二极管。工作电压范围为 1.24 至 5.3V，电流范围为 10μA 至 20mA，具有极低的动态阻抗和良好的温度稳定性。片内微调用于提供严格的电压容差。由于 LM185 带隙基准电压源仅使用晶体管和电阻器，因此噪声低，长期稳定性好。

LM185 的精心设计使该器件能够承受容性负载，使其易于在任何参考应用中使用。宽动态工作范围使其可用于各种电源，并具有出色的调节能力。
*附件：lm385-adj.pdf

LM185 的功耗极低，可用于微功率电路。该基准电压源可用于制造电池寿命接近保质期的便携式仪表、稳压器或通用模拟电路。此外，宽工作电流使其能够用更严格的公差部件替换旧基准电压源。

LM185 的额定工作温度范围为 -55°C 至 125°C，而 LM285 的额定温度范围为 -40°C 至 85°C，LM385 的额定温度范围为 0°C 至 70°C。LM185 采用密封 TO 封装和 LCCC 封装，而 LM285/LM385 采用低成本 TO-92 封装和 SOIC。

特性

• 可在 1.24V 至 5.30V 范围内调节
• 工作电流为10μA至20mA
• 1% 和 2% 初始公差
• 1Ω 动态阻抗
• 低温系数

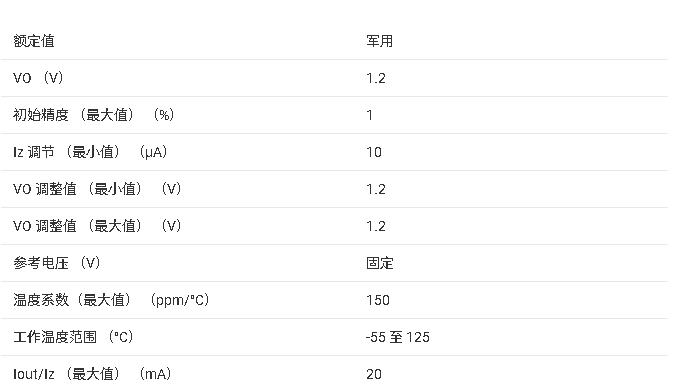

参数

方框图

?一、核心特性?

1. ?电压可调范围?：1.24V至5.30V，支持灵活设计需求。
2. ?工作电流?：10μA至20mA宽动态范围，适应不同功耗场景。
3. ?精度?：提供1%和2%初始容差版本，满足高精度参考需求。
4. ?动态阻抗?：低至1Ω，确保输出电压稳定性。
5. ?温度稳定性?：优化的温度系数设计，适用于宽温环境。

?二、产品描述?

• ?技术原理?：基于带隙基准电压的三端可调二极管结构，仅使用晶体管和电阻，实现低噪声和长期稳定性。
• ?应用优势?：
  • 容性负载耐受性强，简化电路设计。
  • 适用于便携设备（如电池供电仪表）、稳压器及通用模拟电路，延长电池寿命。

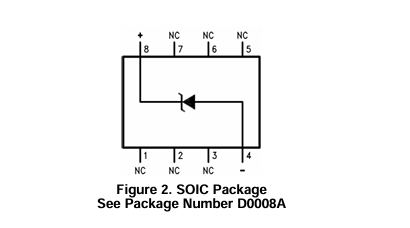

• ?封装选项?：
  • LM185：TO金属封装/LCCC（-55°C至125°C）。
  • LM285/LM385：低成本TO-92/SOIC（LM285：-40°C至85°C；LM385：0°C至70°C）。

?三、关键参数?

?四、典型应用电路?

1. ?基准电压源?：

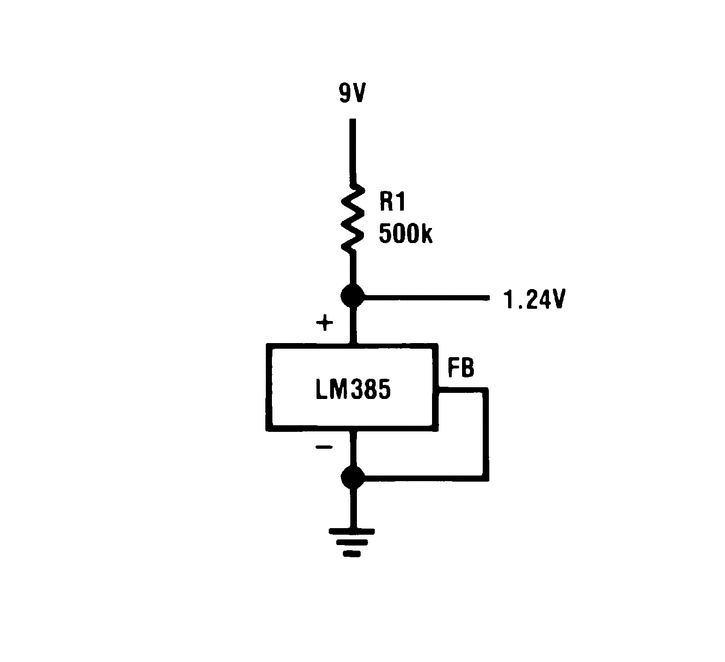

   • 1.2V/5.0V参考电路（图5、图6）。
2. ?稳压与检测?：
   • 200mA分流稳压器（图20）、电压电平检测器（图23-24）。
3. ?特殊功能?：
   • 双向可调钳位（±1.8V至±6V，图27-28）、精密温度计（10mV/°C，图32）。

?五、极限参数与封装信息?

• ?绝对最大额定值?：
  • 反向电流30mA，ESD耐压2kV（人体模型）。
• ?热特性?：
  • TO-92封装θJA=180°C/W（0.4"引线）。
• ?订购型号?：
  • 提供无铅（NOPB）选项，如LM285BYMX/NOPB（SOIC-8，2500卷装）。

?六、设计注意事项?

• ?ESD防护?：存储时需短路引脚或使用导电泡沫。
• ?焊接条件?：TO-92封装峰值温度260°C（10秒）。
• ?热管理?：高温应用需参考TJ(max)表（LM185:150°C）。
