LM185-ADJ 可调微功率基准电压源技术手册

LM185/LM285/LM385 是微功率 3 端子可调带隙基准电压源二极管。工作电压范围为 1.24 至 5.3V，电流范围为 10μA 至 20mA，具有极低的动态阻抗和良好的温度稳定性。片内微调用于提供严格的电压容差。由于 LM185 带隙基准电压源仅使用晶体管和电阻器，因此噪声低，长期稳定性好。

LM185 的精心设计使该器件能够承受容性负载，使其易于在任何参考应用中使用。宽动态工作范围使其可用于各种电源，并具有出色的调节能力。
*附件：lm185-adj.pdf

LM185 的功耗极低，可用于微功率电路。该基准电压源可用于制造电池寿命接近保质期的便携式仪表、稳压器或通用模拟电路。此外，宽工作电流使其能够用更严格的公差部件替换旧基准电压源。

LM185 的额定工作温度范围为 -55°C 至 125°C，而 LM285 的额定温度范围为 -40°C 至 85°C，LM385 的额定温度范围为 0°C 至 70°C。LM185 采用密封 TO 封装和 LCCC 封装，而 LM285/LM385 采用低成本 TO-92 封装和 SOIC。

特性

• 可在 1.24V 至 5.30V 范围内调节
• 工作电流为10μA至20mA
• 1% 和 2% 初始公差
• 1Ω 动态阻抗
• 低温系数

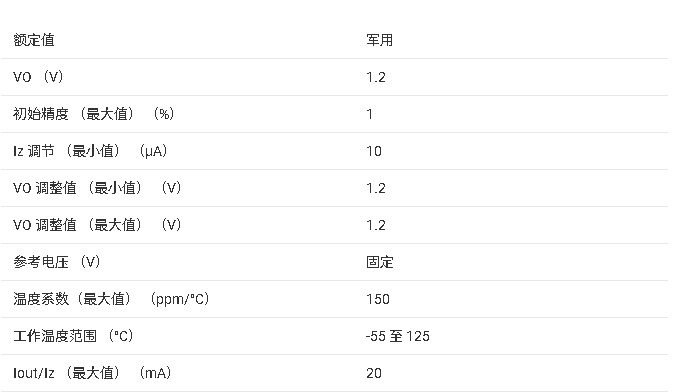

参数

方框图

?1. 产品概述?

• ?型号系列?：LM185-ADJ、LM285-ADJ、LM385-ADJ，均为3端可调带隙基准二极管。
• ?核心特性?：
  • 输出电压范围：1.24V至5.30V可调
  • 工作电流范围：10μA至20mA
  • 初始精度：1%和2%两种规格
  • 动态阻抗低至1Ω，温度稳定性优异
  • 低噪声设计，长期稳定性好

?2. 关键参数?

• ?电气特性?：
  • 参考电压：1.24V（典型值），容差±1%或±2%
  • 温度系数：最低30ppm/°C（X后缀型号）
  • 最小工作电流：6μA（典型值）
  • 输出噪声：50μVrms（1.24V输出时）
• ?工作温度范围?：
  • LM185：-55°C至125°C（军工级）
  • LM285：-40°C至85°C（工业级）
  • LM385：0°C至70°C（商业级）

?3. 封装与可靠性?

• ?封装选项?：
  • TO-92（低成本）、TO-46（金属密封）、SOIC-8（表贴）、LCCC-20（陶瓷封装）
• ?环境耐受性?：
  • ESD防护：2kV（人体模型）
  • 焊接温度：TO-92封装支持260°C（10秒）

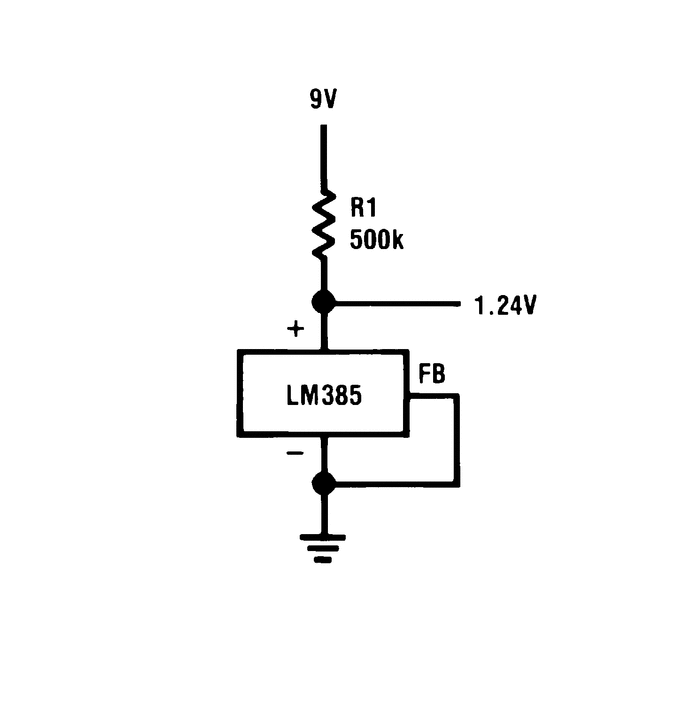

?4. 典型应用电路?

• 1.2V/5.0V基准电压源
• 低噪声参考电路（通过外部滤波）
• 高精度温度传感器（10mV/°C输出）
• 电流检测与限流保护电路
• 双向电压钳位（±1.8V至±6V可调）

?5. 设计优势?

• 兼容电池供电设备，延长续航至接近储存寿命
• 可替代传统稳压二极管，提升精度和能效
• 抗容性负载设计，简化PCB布局

?6. 生产与订购信息?

• 提供无铅（RoHS）封装选项
• 多种包装形式：管装、卷带、散装
• 型号后缀区分精度等级（如BXZ为1%，BYZ为2%）

?文档范围?：涵盖器件原理、性能曲线、绝对最大额定值、典型应用原理图及封装机械图纸。
