LM285-ADJ 可调、85°C、微功率基准电压源技术手册

LM185/LM285/LM385 是微功率 3 端子可调带隙基准电压源二极管。工作电压范围为 1.24 至 5.3V，电流范围为 10μA 至 20mA，具有极低的动态阻抗和良好的温度稳定性。片内微调用于提供严格的电压容差。由于 LM185 带隙基准电压源仅使用晶体管和电阻器，因此噪声低，长期稳定性好。

LM185 的精心设计使该器件能够承受容性负载，使其易于在任何参考应用中使用。宽动态工作范围使其可用于各种电源，并具有出色的调节能力。
*附件：lm285-adj.pdf

LM185 的功耗极低，可用于微功率电路。该基准电压源可用于制造电池寿命接近保质期的便携式仪表、稳压器或通用模拟电路。此外，宽工作电流使其能够用更严格的公差部件替换旧基准电压源。

LM185 的额定工作温度范围为 -55°C 至 125°C，而 LM285 的额定温度范围为 -40°C 至 85°C，LM385 的额定温度范围为 0°C 至 70°C。LM185 采用密封 TO 封装和 LCCC 封装，而 LM285/LM385 采用低成本 TO-92 封装和 SOIC。

特性

• 可在 1.24V 至 5.30V 范围内调节
• 工作电流为10μA至20mA
• 1% 和 2% 初始公差
• 1Ω 动态阻抗
• 低温系数

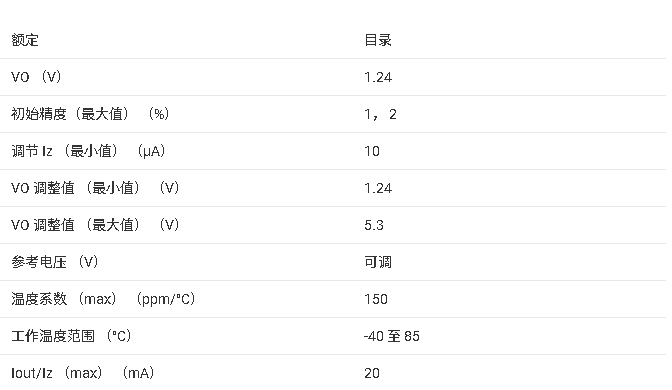

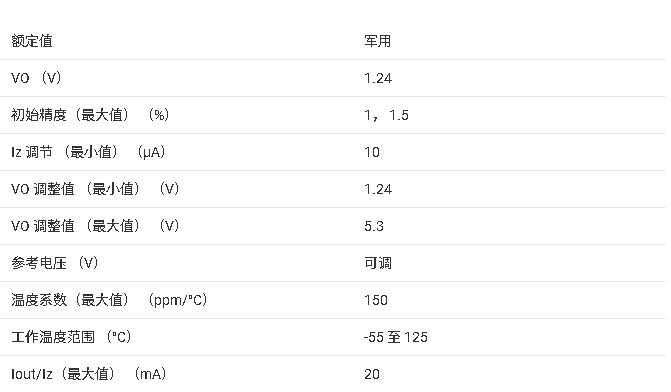

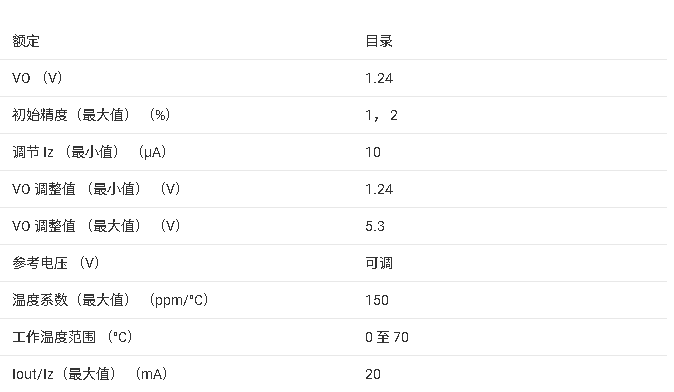

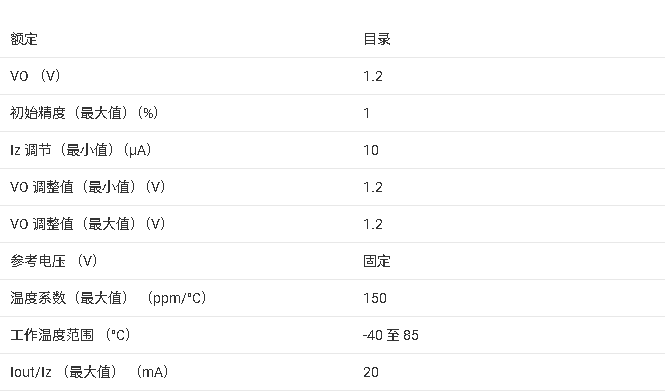

参数

方框图

?1. 产品概述?

• 三端可调带隙基准二极管，工作电压范围1.24V-5.3V
• 工作电流范围10μA-20mA，具有极低动态阻抗（1Ω）和良好温度稳定性
• 提供1%和2%初始容差版本

?2. 关键特性?

• 输出电压可调范围：1.24V至5.30V
• 超低工作电流（最低10μA）
• 典型温度系数：30-150ppm/°C（不同后缀型号）
• 长期稳定性：20ppm/1000小时
• 低噪声特性（50μVrms典型值）

?3. 产品系列差异?

• ?LM185?：军用级（-55°C至125°C），TO封装/LCCC封装
• ?LM285?：工业级（-40°C至85°C），TO-92/SOIC封装
• ?LM385?：商用级（0°C至70°C），TO-92/SOIC封装

?4. 典型应用?

• 便携式仪表电源
• 低功耗稳压器
• 电压检测电路（如冷冻器报警）
• 精密电流源/探测器
• 温度传感器（10mV/°C线性输出）
• 电压钳位电路（双向可调钳位）

?5. 封装信息?

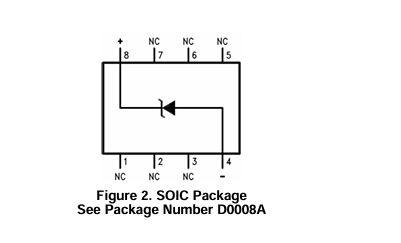

• 提供TO-92、SOIC-8、TO-46等多种封装
• 不同封装的热阻参数：
  • TO-92：θJA 170-180°C/W
  • SOIC：θJA 165°C/W
  • TO-46：θJC 80°C/W

?6. 可靠性数据?

• ESD防护等级：2kV（人体模型）
• 长期稳定性测试条件：1000小时@25°C±0.1°C
• 焊接温度：
  • TO-92：260°C（10秒）
  • SOIC：215°C（气相焊接）

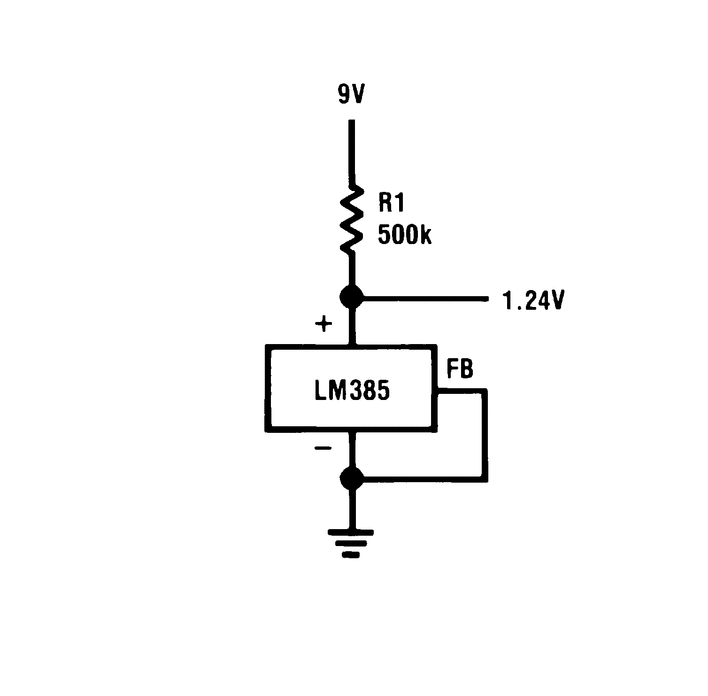

文档还包含34个典型应用电路图，涵盖电压基准、稳压器、电流源、温度传感器等多种设计解决方案。
