LM285-1.2-N系列 1.235V、–40°C 至 +85°C、微功率基准电压二极管技术手册

LM185-1.2-N/LM285-1.2-N/LM385-1.2-N 是微功率 2 端子带隙稳压二极管。它们的工作电流范围为10μA至20mA，具有极低的动态阻抗和良好的温度稳定性。片上微调用于提供严格的电压容差。由于LM185-1.2-N带隙基准电压源仅使用晶体管和电阻器，因此噪声低，长期稳定性好。
*附件：lm285-1.2-n.pdf

LM185-1.2-N 的精心设计使该器件对容性负载具有极强的耐受性，使其易于在几乎任何参考应用中使用。宽动态工作范围使其可用于各种电源，并具有出色的调节能力。

LM185-1.2-N 的功耗极低，可用于微功率电路。该基准电压源可用于制造电池寿命接近保质期的便携式仪表、稳压器或通用模拟电路。

此外，宽工作电流使其能够用更严格的公差部件替换旧基准电压源。

LM185-1.2-N的额定工作温度范围为?55°C至125°C，LM285-1.2-N的额定工作温度范围为?40°C至85°C，LM385-1.2-N的额定工作温度范围为0°C至70°C。 LM185-1.2-N/LM285-1.2-N 采用密封 TO 封装，LM285-1.2-N/LM385-1.2-N 也采用低成本 TO-92 模制封装，以及 SOIC 和 SOT-23。

特性

• ±1% 和 2% 初始公差
• 工作电流为10μA至20mA
• 1Ω 动态阻抗
• 低温系数
• 低电压基准电压源—1.235V
• 还提供 2.5V 器件和可调器件
• 分别为 LM185-2.5 系列和 LM185 系列

参数

方框图

产品概述

LM185-1.2-N/LM285-1.2-N/LM385-1.2-N是德州仪器(TI)生产的微功耗2端带隙电压基准二极管，主要特性包括：

• ?精密电压基准?：1.235V基准电压
• ?高精度?：±1%和2%初始容差
• ?宽工作范围?：10μA至20mA工作电流
• ?低动态阻抗?：仅1Ω
• ?低温漂?：典型温度系数30ppm/°C(X后缀型号)

关键特性

1. ?电气特性?：
   • 反向击穿电压：1.23V至1.26V(25°C)
   • 最小工作电流：8μA至20μA(根据型号不同)
   • 宽带噪声：60μVrms(100μA, 10Hz-10kHz)
   • 长期稳定性：20ppm(1000小时)
2. ?温度范围?：
   • LM185-1.2-N：-55°C至+125°C
   • LM285-1.2-N：-40°C至+85°C
   • LM385-1.2-N：0°C至+70°C
3. ?封装选项?：
   • TO-92(塑料封装)
   • TO(金属密封封装)
   • SOIC-8(表面贴装)
   • SOT-23(超小表面贴装)

典型应用

文档提供了多种应用电路示例，包括：

• ?宽输入范围基准电路?
• ?9V/1.5V电池供电的微功耗基准?
• ?微功耗5V/10V稳压器?
• ? 精密电流源(1μA至1mA) ?

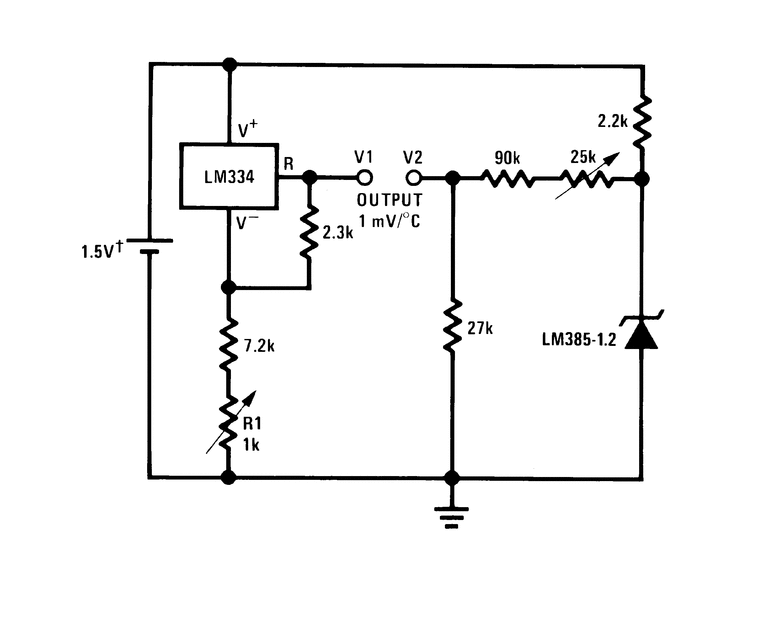

• ?温度测量电路?(摄氏和华氏温度计)
• ?热电偶冷端补偿电路?

热特性

• TO-92封装热阻：180°C/W(0.4"引脚)
• SOIC封装热阻：165°C/W
• SOT-23封装热阻：283°C/W

订购信息

文档详细列出了不同型号的订购信息，包括：

• 不同精度等级(BX/BY后缀)
• 不同温度范围
• 不同封装形式
• 包装选项(卷带/管装/散装)

注意事项

• 需要特别注意ESD防护，存储时应将引脚短接或置于导电泡沫中
• 提供详细的焊接温度曲线指导
• 包含完整的热性能参数和最大额定值

这份文档全面涵盖了LM185/LM285/LM385系列电压基准二极管的技术规格、性能参数、应用电路和订购信息，为工程设计提供了完整的参考数据。
