LM136-2.5-N系列 基准电压二极管技术手册

LM136-2.5-N/LM236-2.5-N 和 LM336-2.5-N 集成电路是精密 2.5V 并联稳压二极管。这些单片IC基准电压源作为低温度系数的2.5V齐纳管工作，动态阻抗为0.2Ω。LM136-2.5-N 上的第三个端子允许轻松调整基准电压和温度系数。

LM136-2.5-N 系列可用作数字电压表、电源或运算放大器电路的精密 2.5V 低压基准。2.5V 可以方便地从 5V 逻辑电源获得稳定的基准电压源。此外，由于 LM136-2.5-N 用作并联稳压器，因此可用作正电压基准或负基准电压源。
*附件：lm136-2.5-n.pdf

LM136-2.5-N的额定工作温度范围为?55°C至+125°C，而LM236-2.5-N的额定工作温度范围为?25°C至+85°C。

LM336-2.5-N 的额定工作温度范围为 0°C 至 +70°C。

特性

• 低温系数
• 400 μA 至 10 mA 的宽工作电流
• 0.2Ω 动态阻抗
• ±1% 的初始公差可用
• 指定温度稳定性
• 易于调整以实现最小温度漂移
• 快速开启

参数

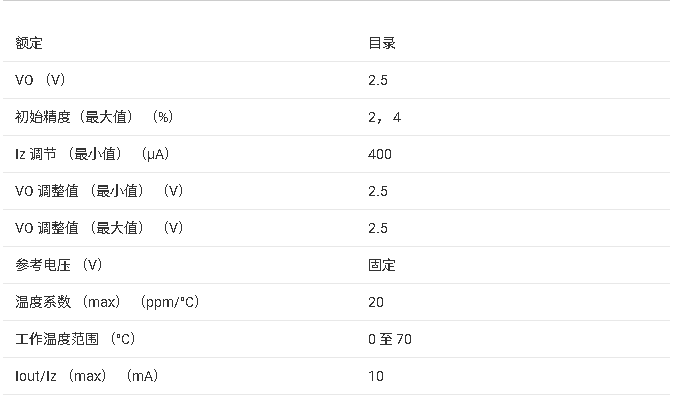

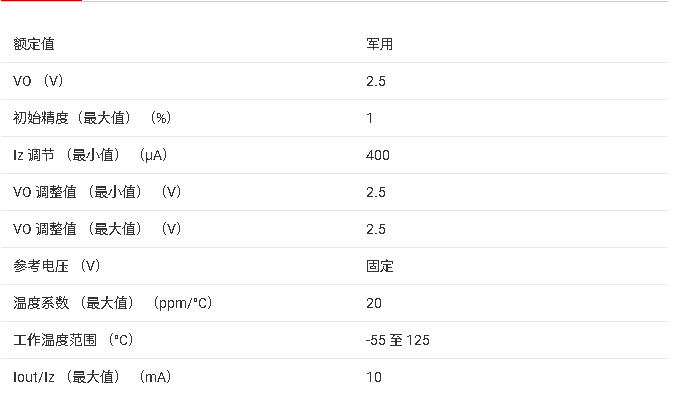

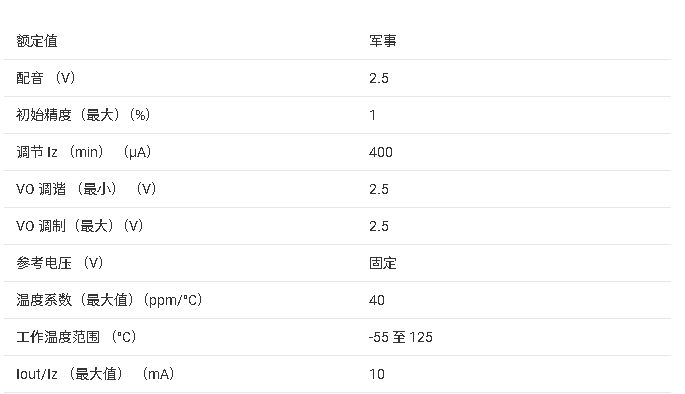

方框图

1. ?产品概述?
   • LM136-2.5-N/LM236-2.5-N/LM336-2.5-N是德州仪器（TI）推出的精密2.5V并联稳压二极管，具有低温度系数（0.2Ω动态阻抗）和宽工作电流范围（400μA至10mA）。
   • 提供±1%初始容差，可通过第三引脚调整基准电压和温度系数，适用于数字电压表、电源和运放电路。
2. ?关键特性?
   • ?电气参数?：
     • 反向击穿电压：2.440V至2.540V（LM136A系列更精确，为2.465V–2.515V）。
     • 温度稳定性：典型值1.8mV（0°C至70°C），动态阻抗低至0.2Ω。

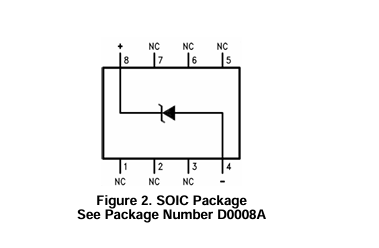

   • ?封装选项?：TO-92塑料封装、TO金属壳封装、SOIC封装，适应不同环境需求。
   • ?工作温度范围?：
     • LM136：-55°C至+125°C（军用级）；
     • LM236：-25°C至+85°C；
     • LM336：0°C至+70°C。
3. ?应用设计提示?
   • ?电压调整?：通过外接电位器（如10kΩ）可调整击穿电压（±120mV范围），且不影响温度系数。
   • ?温漂优化?：串联硅信号二极管（如1N914）并调整至2.490V可最小化温漂（见图15电路）。

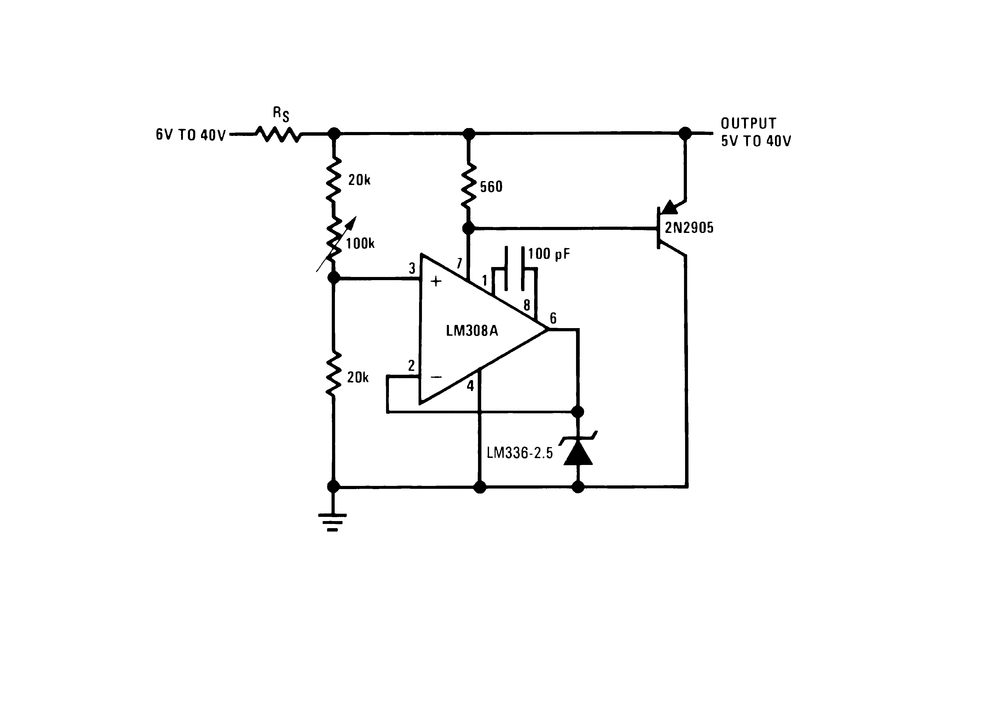

   • ?典型电路?：文档提供2.5V基准源、带温漂补偿的参考电路、5V箝位电路等12种应用示例。
4. ?可靠性及生产信息?
   • ?绝对最大额定值?：反向电流15mA，存储温度-60°C至+150°C。
   • ?封装与订购型号?：列出TO-92、SOIC等封装的料号（如LM136H-2.5/NOPB），包含RoHS合规选项。
   • ?修订历史?：最新版本（SNVS749F）于2013年4月更新，调整文档格式至TI标准。
5. ?附加说明?
   • 器件内置有限ESD保护，建议存储时短接引脚或使用导电泡沫。
   • 提供详细的封装尺寸图（TO-92、SOIC）及贴装建议（如回流焊温度曲线）。

?文档用途?：适用于高精度电压参考设计，尤其适合从5V逻辑电源生成稳定基准的场景，支持正/负电压参考配置。
