LM136-5.0QML 5.0V 基准二极管技术手册

LM136A-5.0QML/LM136-5.0QML集成电路是精密5.0V分流稳压二极管。这些单片IC基准电压源作为低温度系数5.0V齐纳管工作，动态阻抗为0.6Ω。LM136-5.0 上的第三个端子允许轻松调整基准电压和温度系数。

LM136-5.0 系列可用作数字电压表、电源或运算放大器电路的精密 5.0V 低压基准。5.0V 可以方便地从低压电源获得稳定的基准电压源。此外，由于 LM136-5.0 用作分流稳压器，因此它可以用作正电压源或负基准电压源。
*附件：lm136-5.0qml.pdf

特性

• 可调 4V 至 6V
• 低温系数
• 600 μA 至 10 mA 的宽工作电流
• 0.6Ω 动态阻抗
• 确保温度稳定性
• 易于调整以实现最小温度漂移
• 快速开启
• 三引线晶体管封装

参数

方框图

?1. 产品概述?

• ?型号?：LM136-5.0QML（标准版）和LM136A-5.0QML（高精度版），均为5.0V并联稳压二极管。
• ?核心特性?：
  • 可调输出电压范围：4V至6V。
  • 低温漂系数，动态阻抗仅0.6Ω。
  • 工作电流范围宽：600μA至10mA。
  • 三引脚晶体管封装，支持电压和温度系数微调。

?2. 关键参数?

• ?电气特性?（以LM136A-5.0QML为例）：
  • ?反向击穿电压?：4.93V~5.02V（典型值）。
  • ?调整电流?：±260μA。
  • ?温度稳定性?：36mV（全温度范围）。
  • ?动态阻抗?：1.6Ω（最大值）。
• ?绝对最大额定值?：
  • 反向/正向电流：15mA。
  • 工作温度：-55°C至+125°C。

?3. 典型应用?

• ?基础电路?：
  • ?5.0V参考源?（图2）：直接输出稳定5.0V。
  • ?低温漂电路?（图3）：通过二极管网络优化温度系数。
• ?扩展功能?：

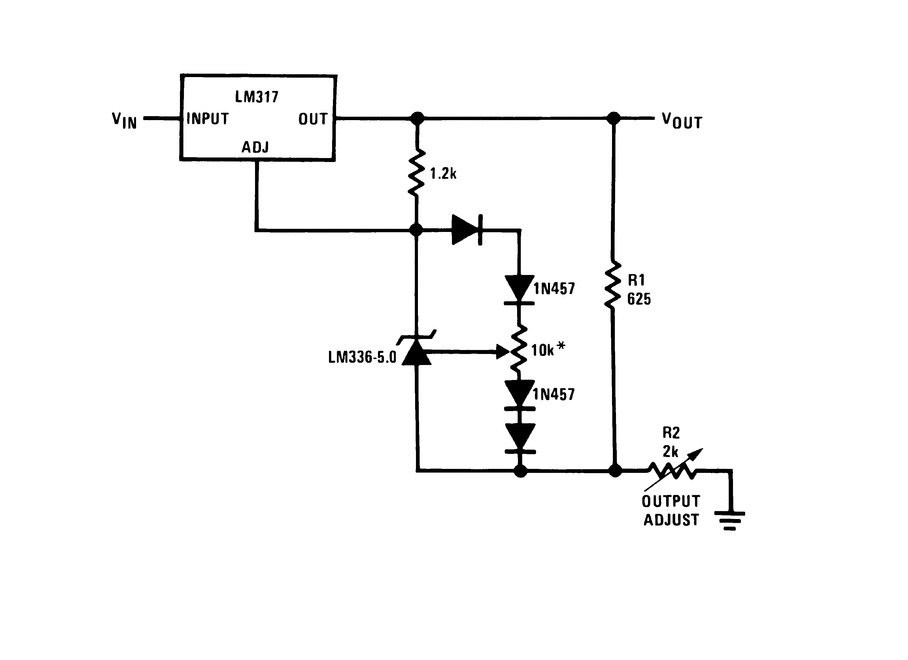

  • ?精密电源调节器?（图14）：搭配运放实现低噪声输出。
  • ?双极性参考源?（图18/19）：生成正负电压基准。
  • ?校准器与保护电路?：如5V方波校准器（图20）和过压保护（图15）。

?4. 设计注意事项?

• ?温度补偿?：需将补偿二极管（如1N914）与LM136-5.0置于相同热环境。
• ?ESD防护?：存储或操作时需短路引脚或使用导电泡沫。
• ?微调建议?：通过10kΩ电位器调整电压（图12），或串联二极管优化温漂（图13）。

?5. 封装与生产信息?

• ?封装类型?：3引脚TO-CAN（金属壳），符合MIL-STD-883标准。
• ?订购型号?：包括LM136H-5.0/883（军用级）和LM136AH-5.0-SMD（表贴版本）。
• ?RoHS合规?：所有型号均符合环保要求。
