LM136-5.0系列 5.0V 基准二极管技术手册

LM136-5.0/LM236-5.0/LM336-5.0 集成电路是精密 5.0V 并联稳压二极管。这些单片IC基准电压源作为低温度系数5.0V齐纳管工作，动态阻抗为0.6Ω。LM136-5.0 上的第三个端子允许轻松调整基准电压和温度系数。

LM136-5.0 系列可用作数字电压表、电源或运算放大器电路的精密 5.0V 低压基准。5.0V 可以方便地从低压电源获得稳定的基准电压源。此外，由于 LM136-5.0 用作分流稳压器，因此它可以用作正电压源或负基准电压源。
*附件：lm136-5.0.pdf

LM136-5.0的额定工作温度范围为?55°C至+125°C，而LM236-5.0的额定工作温度范围为?25°C至+85°C。LM336-5.0 的额定工作温度范围为 0°C 至 +70°C。有关可用的软件包，请参阅。

特性

• 可调 4V 至 6V
• 低温系数
• 600 μA 至 10 mA 的宽工作电流
• 0.6Ω 动态阻抗
• ± 提供 1% 的初始公差
• 指定温度稳定性
• 易于调整以实现最小温度漂移
• 快速开启
• 三引线晶体管封装

参数

方框图

?1. 产品概述?

• ?型号?：LM136-5.0（军用级：-55°C至+125°C）、LM236-5.0（工业级：-25°C至+85°C）、LM336-5.0（商用级：0°C至+70°C）。
• ?功能?：精密5.0V并联稳压二极管，具有低温度系数（0.6Ω动态阻抗）和三端可调特性。
• ?应用场景?：数字电压表、电源、运放电路的正/负电压基准，低电压系统的稳定参考源。

?2. 关键特性?

• ?电气参数?：
  • 反向击穿电压：4.9V–5.1V（标准版），±1%初始容差版本可选。
  • 动态阻抗：0.6Ω（典型值）。
  • 工作电流范围：600μA至10mA。
• ?温度稳定性?：
  • 温度漂移：4mV至36mV（全温度范围）。
  • 长期稳定性：20ppm/1000小时。
• ?封装选项?：TO-92、TO金属罐、SOIC-8。

?3. 典型应用电路?

• ?基础电路?：通过电位器调节反向击穿电压（±1V范围）。
• ?温度补偿?：添加硅信号二极管（如1N914）可最小化温度系数（需调整至5.00V）。
• ?其他应用?：

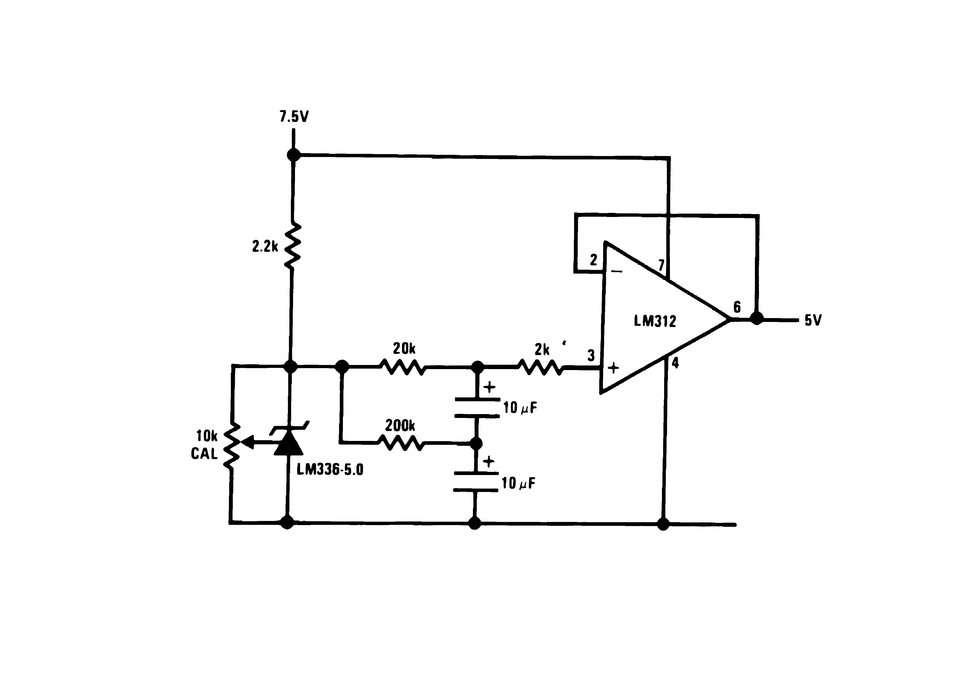

  • 精密电源调节器（图16）。
  • 5V箝位电路（图17）。
  • 双极性输出参考（图21）。

?4. 设计注意事项?

• ?ESD保护?：需短接引脚或使用导电泡沫存储。
• ?热管理?：TO-92封装热阻180°C/W（需注意散热）。
• ?调整范围?：电压可调至4V–6V，温度系数独立于击穿电压（图6）。

?5. 封装与订购信息?

• ?封装类型?：
  • TO-92（LM336BZ-5.0）。
  • SOIC-8（LM336BM-5.0）。
  • TO金属罐（LM136H-5.0）。
• ?RoHS合规性?：部分型号支持无铅选项（如LM336BZ-5.0/NOPB）。

?6. 附加资源?

• ?数据手册?：包含典型性能曲线（如动态阻抗、温度漂移）。
• ?修订历史?：最新修订为2013年3月（版本D）。

以上内容基于TI官方数据手册整理，涵盖产品特性、应用设计及封装选项。
