LM136A-2.5QML 2.5V 基准二极管技术手册

LM136A-2.5QML集成电路是一款精密的2.5V并联稳压二极管。该单片IC基准电压源作为低温度系数的2.5V齐纳管工作，动态阻抗为0.2Ω。LM136A-2.5QML 上的第三个端子可以轻松调整基准电压和温度系数。

LM136A-2.5QML 可用作数字电压表、电源或运算放大器电路的精密 2.5V 低压基准电压源。2.5V 可以方便地从 5V 逻辑电源获得稳定的基准电压源。此外，由于 LM136A-2.5QML 用作并联稳压器，因此它可以用作正电压源或负电压基准电压源。
*附件：lm136a-2.5qml.pdf

特性

• 提供辐射规格
  • 总电离剂量 100 krad（Si）
  • ELDRS 游离 100 克拉德（Si）
• 低温系数
• 400 μA 至 10 mA 的宽工作电流
• 指定温度稳定性
• 易于调整以实现最小温度漂移
• 快速开启
• 3 引线晶体管封装

参数

方框图

?一、核心特性?

1. ?辐射耐受性?
   • 总电离剂量100 krad(Si)，且无ELDRS效应（增强低剂量率敏感性）。
2. ?电气性能?
   • 低温度系数，工作电流范围宽（400 μA至10 mA）。
   • 动态阻抗0.2Ω，支持快速启动（Fast Turn-on）。
   • 三引脚晶体管封装，便于调整参考电压和温度系数。

?二、功能描述?

• 作为精密2.5V分流稳压二极管，适用于数字电压表、电源或运放电路。

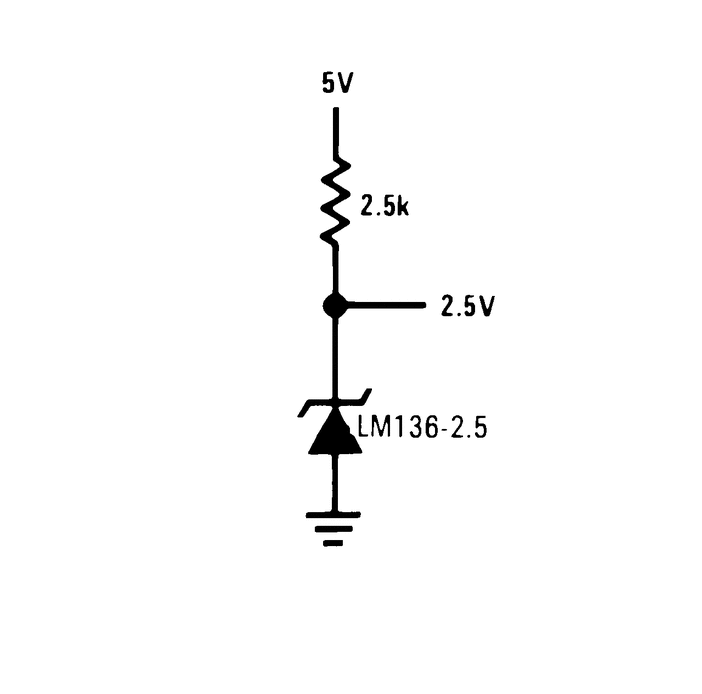

• 可直接从5V逻辑电源获取稳定参考，支持正/负电压参考模式。

?三、关键参数?

1. ?绝对最大额定值?
   • 反向电流15 mA，工作温度范围-55°C至+125°C。
   • 最大结温150°C，热阻354°C/W（静态空气）。
2. ?电气特性?
   • 基准电压（VZ）：2.46V~2.51V（默认），可调整至2.490V以优化温度系数。
   • 温度稳定性：±18 mV（全温区）。

?四、应用设计指南?

• ?电压调整?：通过电位器（如图12）可调整±120 mV，附加二极管（如1N914）可优化温度系数（如图13）。
• ?典型电路?
  • 低成本开关稳压器（图14）、精密电源（图15）、5V撬杠保护（图16）。
  • 低噪声缓冲参考（图24）、双极性输出参考（图21）。

?五、封装与版本?

• 提供TO-CAN封装（NDV0003H），符合军用（QML）及航天（QML-SP）标准。
• 辐射硬化版本（LM136A-2.5QML-SP）适用于太空环境。
