?TPS51200A-Q1 器件技术文档总结

TPS51200A-Q1 器件是一款灌电流和源极双数据速率 （DDR） 终端稳压器，专为低输入电压、低成本、低噪声系统而设计，其中空间是关键考虑因素。

该器件保持快速瞬态响应，最小输出电容仅为 20 μF。该器件支持遥感功能以及 DDR、DDR2、DDR3 以及低功耗 DDR3 和 DDR4 VTT 总线端接的所有电源要求。
*附件：tps51200a-q1.pdf

此外，该器件还提供开漏PGOOD信号来监控输出调节，以及一个EN信号，可用于在DDR应用的S3（挂起到RAM）期间放电VTT。

该器件采用热效率高的VSON-10封装，额定为绿色和无铅。该器件的额定温度范围为 –40°C 至 125°C。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 器件温度等级 1：–40°C ≤ T 一个 ≤ 125°C
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C4B
• 扩展可靠性测试
• 输入电压：支持2.5V电源轨和3.3V电源轨
• VLDOIN 电压范围：1.1 V 至 3.5 V
• 灌电流和源端接稳压器包括压降补偿
• 存储器终端应用 （DDR） 的最小输出电容要求为 20μF（通常为 3 × 10μF MLCC）
• PGOOD监控输出调节
• EN 输入
• REFIN输入允许直接或通过电阻分压器进行灵活的输入跟踪
• 遥感 （VOSNS）
• ±10mA 缓冲基准电压源 （REFOUT）
• 内置软启动、UVLO 和 OCL
• 热关断
• 符合 DDR、DDR2 JEDEC 规范;支持 DDR3 和低功耗 DDR3 和 DDR4 VTT 应用
• VSON-10 封装，带裸露导热垫

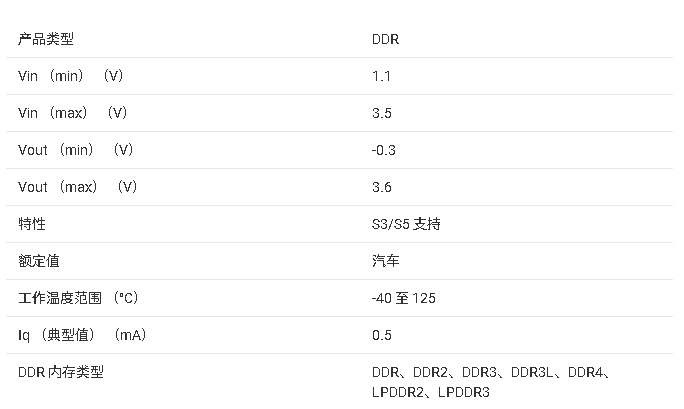

参数

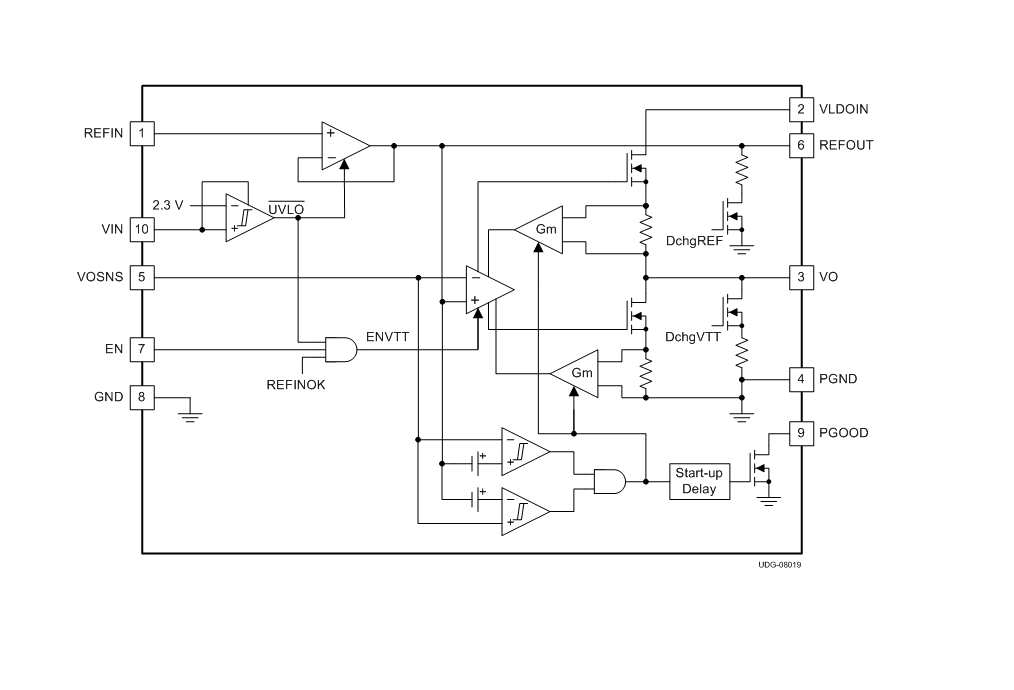

方框图

?1. 产品概述?
TPS51200A-Q1 是一款专为汽车应用设计的双数据速率（DDR）终端稳压器，支持DDR、DDR2、DDR3及低功耗DDR3/DDR4的VTT总线终端需求。其主要特点包括：

• ?AEC-Q100认证?：适用于-40°C至125°C工作温度范围，符合汽车级可靠性标准。
• ?宽输入电压范围?：支持2.5V和3.3V电源轨，VLDOIN电压范围为1.1V至3.5V。
• ?高效能设计?：集成源/吸电流功能，支持远程电压检测（VOSNS），最小输出电容仅需20μF（典型值为3×10μF MLCC电容）。
• ?保护功能?：内置软启动、欠压锁定（UVLO）、过流保护（OCL）及热关断。

?2. 关键特性?

• ?电源管理?：
  • 输入电压（VIN）：2.375V至3.5V
  • 输出电流能力：±2A（瞬态）
  • 低静态电流：典型值1mA（无负载时）
• ?参考电压?：
  • REFOUT引脚提供±10mA缓冲参考电压，支持灵活跟踪（通过REFIN引脚）。
• ?封装?：VSON-10（3mm×3mm）带裸露散热焊盘，优化热性能。

?3. 典型应用?

• ?内存终端稳压器?：适用于笔记本、台式机、服务器及通信设备（如基站、LCD-TV等）。
• ?设计示例?：
  • DDR2配置：1.8V核心电压，0.9V VTT输出。
  • DDR3配置：1.5V核心电压，0.75V VTT输出。
  • 支持跟踪启动/关断模式，满足JEDEC规范要求。

?4. 设计要点?

• ?布局建议?：
  • 输入/输出电容需靠近引脚放置，减少ESR/ESL影响。
  • 热焊盘需通过多通孔连接至接地层以增强散热。
• ?热管理?：
  • 最大功耗受限于封装热阻（RθJA=55.7°C/W），需确保环境温度不超过125°C。

?5. 文档支持?

• 提供详细的电气特性表、典型应用电路及布局示例（如TPS51200-EVM用户指南）。
• 修订历史记录文档更新状态（如从Advance Information升级为Production Data）。

?总结?：TPS51200A-Q1是一款高可靠性、小封装的DDR终端稳压器，适用于汽车和工业场景，兼具高性能与低功耗特性，并通过优化布局和热设计满足严苛环境需求。
