?TLC5925芯片技术文档总结

该TLC5925专为 LED 显示屏和 LED 照明应用而设计。The TLC5925 包含一个 16 位移位寄存器和数据锁存器，可将串行输入数据转换为并行 输出格式。在TLC5925输出级，16 个稳压电流端口提供均匀和恒定的 用于驱动 LED 的电流，用于在广泛的 VF 变化范围内驱动 LED。用于LED系统设计 显示应用（如LED面板），TLC5925提供了极大的灵活性和设备 性能。用户可以通过外部电阻器将输出电流从 3 mA 调节到 45 mA， R 内线 ，这可以灵活地控制 LED 的光强度。 TLC5925设计用于输出端口高达 17 V。高时钟频率 30 MHz 满足大容量数据传输的系统要求。

串行数据通过SDI传输到TLC5925，在移位寄存器中移位，并且 通过 SDO 转出。LE可以将移位寄存器中的串行数据锁存到输出锁存器。OE使输出驱动器能够吸收电流。
*附件：tlc5925.pdf

特性

• 16 个恒流输出通道
• 恒定输出电流对负载电压
  变化不变
• 出色的输出电流精度：
  • 通道之间：< ±4%（最大）
  • IC 之间：< ±6%（最大值）
• 恒定输出电流范围：
  3 mA 至 45 mA
• 输出电流由外部电阻调节
• 输出电流快速响应，OE（最小值）：
  100 ns
• 30 MHz 时钟频率
• 施密特触发输入
• 3.3V至5V电源电压
• 用于过热
  保护的热关断
• ESD 性能：1-kV HBM

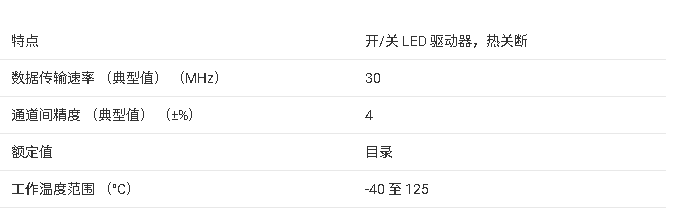

参数

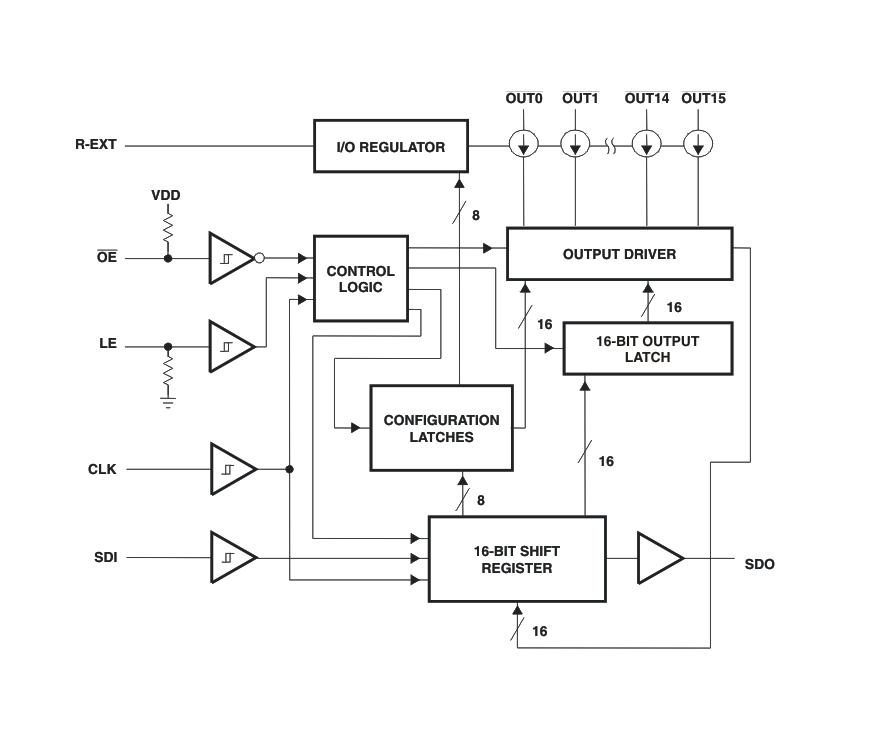

方框图

?一、产品概述?
TLC5925是德州仪器(TI)推出的低功耗16通道恒流LED灌电流驱动器，专为LED显示和照明应用设计。核心特性包括：

• ?16通道恒流输出?：电流范围3-45mA，通过外部电阻(Rext)调节
• ?高精度?：通道间偏差<±4%，芯片间偏差<±6%
• ?快速响应?：输出使能(OE)最小响应时间100ns
• ?宽电压支持?：3.3V-5V供电，输出端口耐压达17V
• ?保护功能?：热关断保护和1kV HBM静电防护

?二、关键特性?

1. ?电气性能?
   • 支持30MHz时钟频率，满足高速数据传输
   • 内置施密特触发器输入增强抗噪能力
   • 输出电流与负载电压变化无关
2. ?结构设计?
   • 集成16位移位寄存器和数据锁存器
   • 串行数据通过SDI输入，SDO输出实现级联
   • LE信号控制数据锁存，OE信号启用输出驱动
3. ?热管理?
   • 提供SSOP/SOIC/TSSOP三种封装
   • 过热关断阈值150°C（典型值）， hysteresis 25°C

?三、典型应用?

• LED显示屏系统
• 游戏机及娱乐设备照明
• 家电指示灯
• 通用LED照明场景

?四、设计要点?

1. ?电流调节公式?：
   IOUT = (1.21V/Rext)×18，默认840Ω对应26mA，1680Ω对应13mA
2. ?布局建议?
   • 控制信号线（CLK/SDI/OE）需远离噪声源
   • LED电源走线需满足电流承载要求
   • 强化器件接地与PCB地的连接

?五、技术参数?

文档还包含完整的引脚定义、时序图、测试电路及封装尺寸等工程细节。
