?TPS61161-Q1 白光LED驱动器技术文档总结

TPS61161-Q1 采用额定电压为 40V 的集成开关 FET，是一款升压转换器，可驱动 串联多达 10 个 LED。升压转换器以 600kHz 固定开关频率运行，以降低 输出纹波，提高转换效率，并允许使用小型外部 组件。

默认的白色 LED 电流由外部传感器设置 电阻器 Rset 和 反馈电压调节至 200 mV，如典型值所示 应用。在作过程中， LED电流可使用1线数字接口进行控制 （EasyScale 协议）通过 CTRL 引脚。或者，脉冲宽度 调制 （PWM） 信号可以施加到 CTRL 引脚，通过该引脚 占空比决定了 反馈参考电压。在数字或PWM模式下， TPS61161-Q1 不爆 LED 当前;因此，它不会在输出上产生可听见的噪声 电容器。为了最大化 保护，该设备具有集成的开放式 LED 保护功能，可 禁用 TPS61161-Q1 防止输出超过绝对最大额定值 打开 LED 条件。

该TPS61161采用节省空间的 2 mm × 2 mm QFN （DRV） 封装，具有散热功能 垫。
*附件：tps61161-q1.pdf

特性

• 符合汽车应用标准
• 2.7V至18V输入电压范围
• 38V 开路 LED 保护，适用于 10 个 LED
• 200 mV 基准电压，精度为 ±2%
• 灵活的数字和PWM亮度控制
• 内置软启动
• 效率高达 90%
• 2mm × 2mm × 0.8mm 6 引脚 QFN （DRV）
  封装，带导热垫
  参数

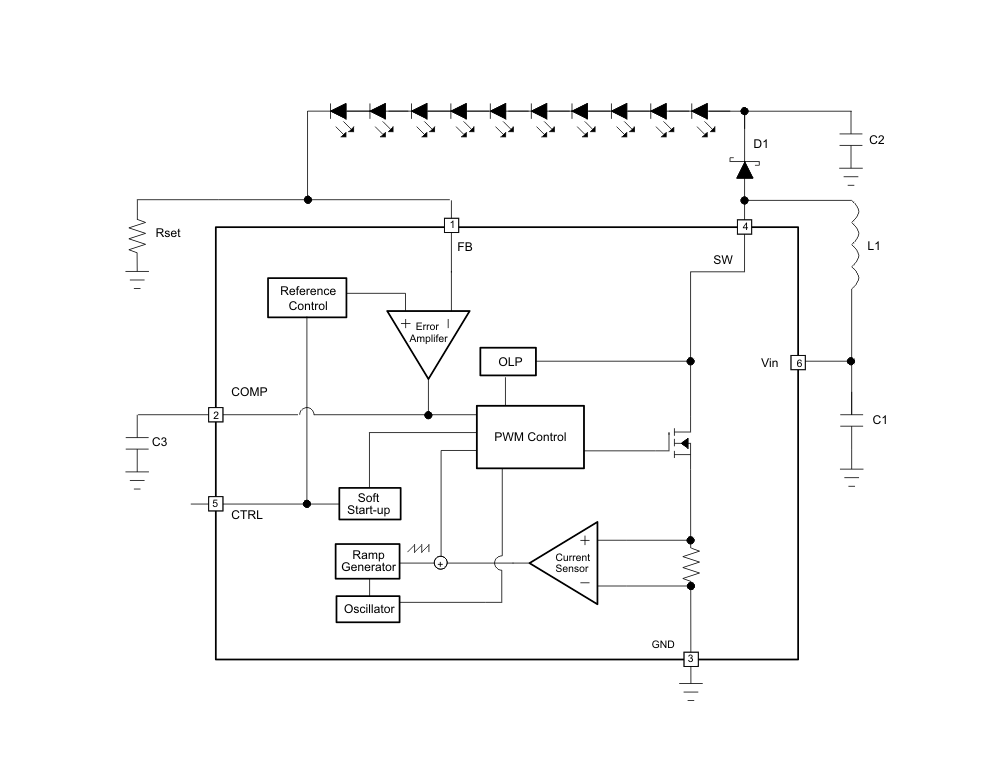

  方框图

1. ?产品概述?
   TPS61161-Q1是德州仪器（TI）推出的汽车级高效升压转换器，专为驱动串联的10颗白光LED设计。核心特性包括：
   • ?输入电压范围?：2.7V至18V
   • ?输出保护?：38V开路LED保护
   • ?控制方式?：支持PWM和数字（EasyScale协议）调光
   • ?封装?：2mm×2mm QFN（DRV）带散热焊盘
2. ?关键特性?
   • ?高精度调节?：200mV反馈参考电压（±2%精度）
   • ?效率?：高达90%
   • ?保护功能?：集成软启动、热关断、欠压锁定
   • ?应用场景?：汽车仪表盘背光、高亮度LED照明、显示屏背光
3. ?工作原理?
   • ?电流控制?：通过外部电阻Rset设定LED电流，反馈电压稳定在200mV。
   • ?调光模式?：
     • ?PWM调光?：通过CTRL引脚输入PWM信号，占空比直接调节反馈电压。
     • ?数字调光?：采用EasyScale协议，通过1线接口编程32级亮度。
   • ?保护机制?：监测SW引脚电压，触发开路保护时关闭开关FET。
4. ?设计要点?
   • ?电感选择?：推荐10–22?H（如TDK VLCF5020T-220MR75-1），需考虑饱和电流。
   • ?二极管选型?：需高速整流（如MBR0540），反向耐压需超过38V。
   • ?电容配置?：输入电容1–4.7?F，输出电容0.47–10?F（低ESR陶瓷电容优先）。
5. ?布局与散热?
   • ?PCB布局?：缩短SW引脚、二极管和输出电容的回路，散热焊盘需通过过孔连接地平面。
   • ?热管理?：结温限制125°C，热阻RθJA为96.1°C/W（需优化散热设计）。
6. ?文档结构?
   数据手册包含特性、应用电路、电气参数（如绝对最大额定值、ESD等级）、典型性能曲线及封装信息（如WSON-6尺寸图）。

?注?：本文档适用于汽车电子和工业照明设计，需结合具体应用验证参数。
