?TPS61185 芯片技术文档总结-电子发烧友网

TPS61185 IC为大尺寸LCD背光提供高度集成的解决方案。该器件具有内置的高效升压稳压器，集成了 2 A/40 V 功率 MOSFET。八个电流吸收稳压器提供高精度电流调节和匹配。该设备总共可以支持多达 80 个 LED。此外，升压输出会自动将其电压调整为 WLED 正向电压以提高效率。
*附件：tps61185.pdf

TPS61185支持PWM方式进行亮度调光。如果需要少于八个，只需将未使用的电流灌电流接地即可。在PWM调光期间，八个电流调节器中的每一个都在占空比下打开/关闭，占空比由输入到PWM引脚的外部脉宽调制（PWM）信号决定。如果MODE引脚接地，则每个电流稳压器打开/关闭的频率遵循PWMIN引脚上的输入PWM信号。如果MODE引脚保持浮动或连接为高电平，则稳压器将以FPWMO引脚上的外部电阻器编程的频率打开/关闭。

TPS61185 IC 支持通过 FSW 引脚上的外部电阻器对 600kHz 至 2MHz 的升压开关频率进行编程。该器件还为连接在输入和电感之间的可选外部PFET提供驱动器输出，以便在关断或故障保护期间真正断开电池与LED的连接。该器件集成了电阻可编程过压保护、软启动和热关断。

TPS61185 IC 具有内置线性稳压器，可为 IC 的内部电路供电。该器件采用 4 mm × 4 mm QFN 封装。

特性

4.2 V至24 V输入电压
集成 2 A/40 V MOSFET
600 kHz至2 MHz可编程开关频率
自适应升压输出，实现最佳效率
设计为使用小型 L-C 组件
集成环路补偿
8 个 25 mA 电流吸收器
串联多达 10 个 WLED
1% 电流匹配和精度
PWM亮度接口控制
PWM调光下200 mV纹波
用于输入/输出隔离PFET的驱动器
可编程过压阈值
100 Hz 至 5 kHz 可编程 PWM 调光频率
高达 20 kHz 的直接 PWM 调光频率
增强的静电放电抗扰度
内置 WLED 开路/短路保护
过温保护
24引脚4 mm×4 mm QFN封装
应用
- 笔记本电脑液晶显示屏背光

参数

方框图

1. 产品概述?

?型号?：TPS61185，由德州仪器（TI）设计，是一款专为笔记本LCD背光驱动设计的高集成度WLED驱动芯片。
?关键特性?
- 输入电压范围：4.2V至24V，集成2A/40V MOSFET。
- 支持8路25mA电流输出，总计可驱动80颗LED（每路串联10颗）。
- 可编程开关频率（600kHz至2MHz）和PWM调光频率（100Hz至5kHz）。
- 高精度电流匹配（±1%），支持自适应升压输出以优化效率。
- 内置过压、过温、LED开路/短路保护功能。

?2. 核心功能?

?升压调节器?：自动调整输出电压以匹配LED正向电压，最小化功耗。
?PWM调光控制?
- ?直接PWM模式?（MODE接地）：调光频率与外部PWM信号同步（最高20kHz）。
- ?可编程频率模式?（MODE悬空或高电平）：通过FPWMO引脚电阻设定内部调光频率（100Hz-5kHz）。
?保护机制?：包括输出过压保护（OVP）、电流限制、热关断及LED开路/短路检测。

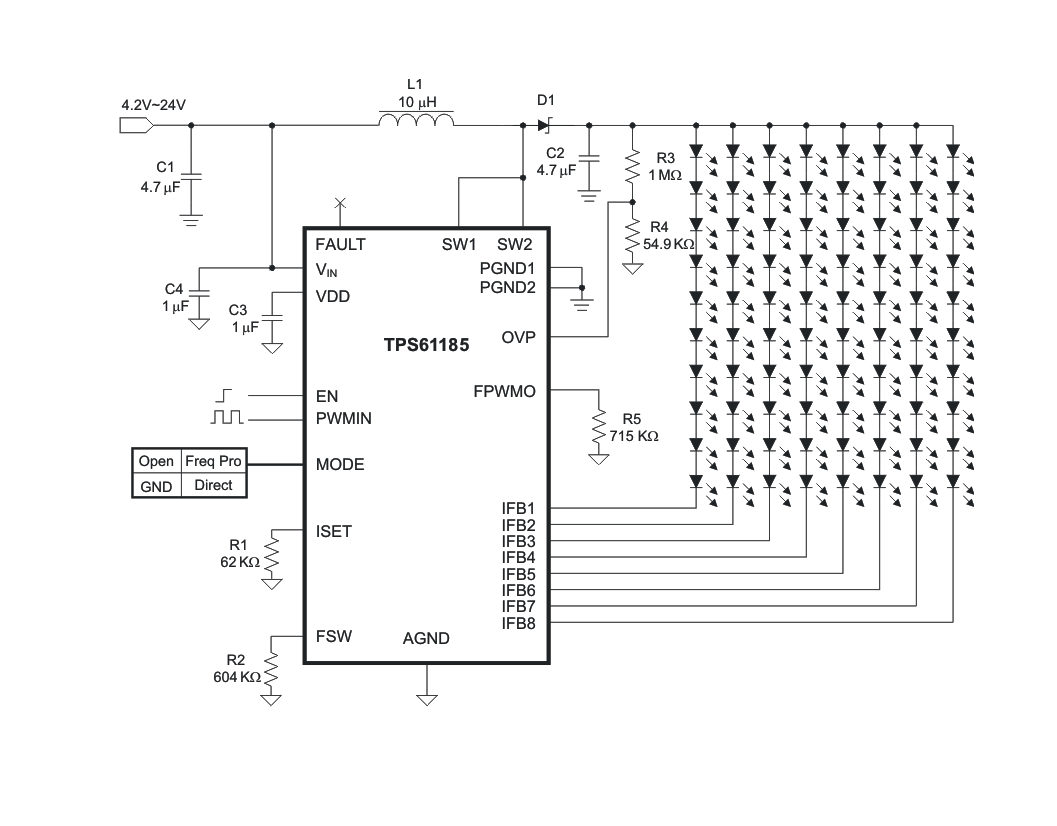

?3. 典型应用电路?

?元件选型建议?
- ?电感?：4.7μH至10μH，推荐低DCR型号（如TOKO A915AY系列）。
- ?输出电容?：4.7μF至10μF陶瓷电容，以降低纹波。
- ?隔离MOSFET?：30V P沟道MOSFET（RDS(on) <100mΩ），用于真关断保护。
?布局要求?：强调短而宽的功率路径走线，信号地与功率地单点连接，散热焊盘需充分连接PCB。
