?TPS61042 LED驱动芯片技术文档总结

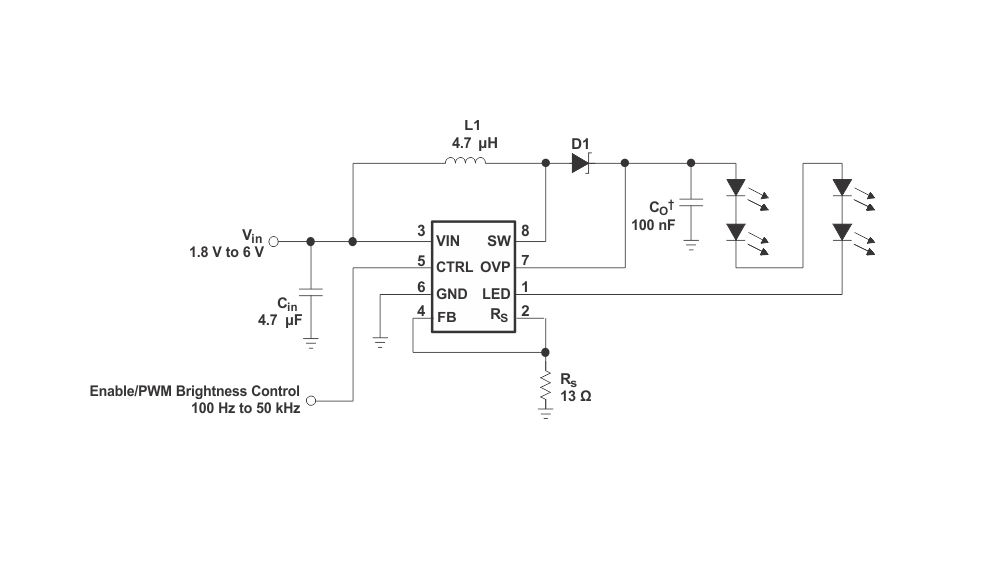

TPS61042 是一款具有恒定电流输出的高频升压转换器，可驱动 白色 LED 或类似的。LED电流由外部检测电阻器设置 （右 S ）并由反馈引脚 （FB） 直接调节，该反馈引脚 （FB） 调节 检测电阻R两端的电压S至252 mV（典型值）。控制 LED 亮度，LED 电流可以通过施加 PWM（脉宽调制）信号来脉冲 控制引脚的频率范围为 100 Hz 至 50 kHz （CTRL）。为了实现更高的灵活性，该 设备可以配置为也可以通过模拟信号控制亮度，例如 在应用程序信息部分中进行了描述。避免 关断期间可能通过 LED 的漏电流，控制引脚 （CTRL） 禁用 设备并断开 LED 与地面的连接。为了在作过程中获得最大的安全性，输出具有 集成过压保护，防止在高阻抗情况下损坏设备 输出（例如有故障的 LED）。
*附件：tps61042.pdf

特性

• 带过压保护的电流源
• 输入电压范围：1.8 V 至 6 V
• 内部 30 V 开关
• 效率高达 85%
• 使用 PWM 信号或
  模拟信号进行精确亮度控制
• 开关频率：高达 1 MHz
• 内部功率 MOSFET 开关：500 mA
• 使用低至 100 nF 的小输出电容器工作
• 关机期间断开 LED
• 空载静态电流：38 μA 典型值
• 关断电流：0.1 μA 典型值
• 采用小型 3 mm × 3 mm QFN 封装

参数

方框图

?1. 产品概述?
TPS61042是德州仪器（TI）推出的高频升压转换器，专为驱动白光LED或其他类似负载设计，具有恒定电流输出特性。核心功能包括：

• ?输入电压范围?：1.8V至6V
• ?内部开关耐压?：30V
• ?效率?：最高85%
• ?亮度控制?：支持PWM信号（100Hz–50kHz）或模拟信号调节
• ?封装?：3mm×3mm QFN小型封装

?2. 关键特性?

• ?电流源保护?：集成过压保护（OVP），防止输出开路损坏。
• ?低功耗?：静态电流38?A（典型值），关断电流0.1?A。
• ?灵活控制?：通过外部电阻（RS）设定LED电流（典型值252mV反馈电压），支持PWM调光（1%-100%占空比）。
• ?安全设计?：关断时自动断开LED接地路径，避免漏电流。

?3. 典型应用?

• ?显示背光?：PDA、智能手机、手持设备等。
• ?多LED串联?：支持高达27.5V输出电压，可驱动多个串联LED。

?4. 设计要点?

• ?电感选择?：推荐4.7?H，影响开关频率（最高1MHz）和效率。
• ?输出电容?：≥1?F可改善线性调整率（≤1%/V）。
• ?布局建议?：输入电容靠近VIN引脚，反馈网络远离电感以减少噪声。

?5. 功能模式?

• ? 过压保护（OVP） ?：输出超过阈值（27.5V）时关闭开关。
• ? 欠压锁定（UVLO） ?：输入电压<1.5V时禁用芯片。
• ?热关断?：结温>160°C时自动保护。

?6. 文档结构?
包含详细规格参数、典型应用电路、效率曲线、封装信息及修订历史，适用于工程师进行电路设计与调试。
