?TPS60250/TPS60252 芯片技术文档总结

TPS60250/2 是高效、恒频电荷泵 DC/DC 转换器，采用双模 1× 和 1.5× 转换，可在输入电压范围内最大限度地提高效率。 这些器件为主显示屏驱动多达 5 个白光 LED，为副显示屏驱动多达 2 个白光 LED，并具有稳压恒流以实现均匀的强度。通过利用自适应 1×/1.5×电荷泵模式和极低压差电流稳压器，TPS60250/2 在整个 1 节锂电池输入电压范围内实现高效率。

四个使能输入，ENmain、ENsub1、ENsub2 和 ENaux，可通过 I^2^C，分别用于独立主显示器、sub1、sub2 和 DM5 显示器的简单开/关控制。为了降低使用一个子显示 LED 时的工作电流，这些设备为子显示 LED 提供完全独立的作。

TPS60250/2采用16引脚3mm x 3mm薄QFN封装。
*附件：tps60250.pdf

特性

• 3.0 V 至 6.0 V 输入电压范围
• ×1 和 ×1.5 电荷泵
• 完全可编程电流，带 I^2^C
  • 64 个调光步长，最大电流为 25mA（副显示组和主显示组）
  • 4 个调光步骤，最大电流为 80mA（DM5 用于辅助应用）
• 子LED在轻负载条件下的电流匹配为2%（每个100μA）
• 750 kHz电荷泵频率
• 连续 230mA 最大输出电流
• 在 ×1 和 ×1.5 模式之间自动切换，以实现最高效率
• 内置软启动和电流限制
• 开灯检测
• 16引脚3mm x 3mm QFN
• TPS60250 （我^2^C 从站地址：1110111）
• TPS60252 （我^2^C 从站地址：1110110）
• 应用
  • 手机
  • PDA、PMP、GPS（最大 4 英寸 LCD 显示屏）
  • 多屏手持设备

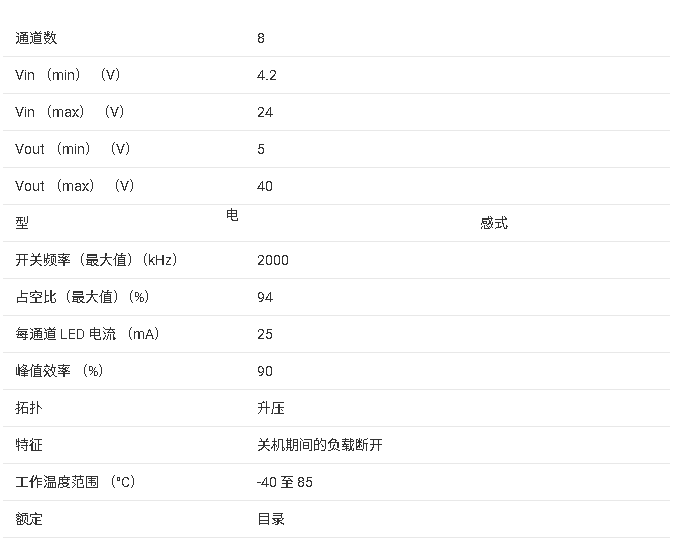

参数

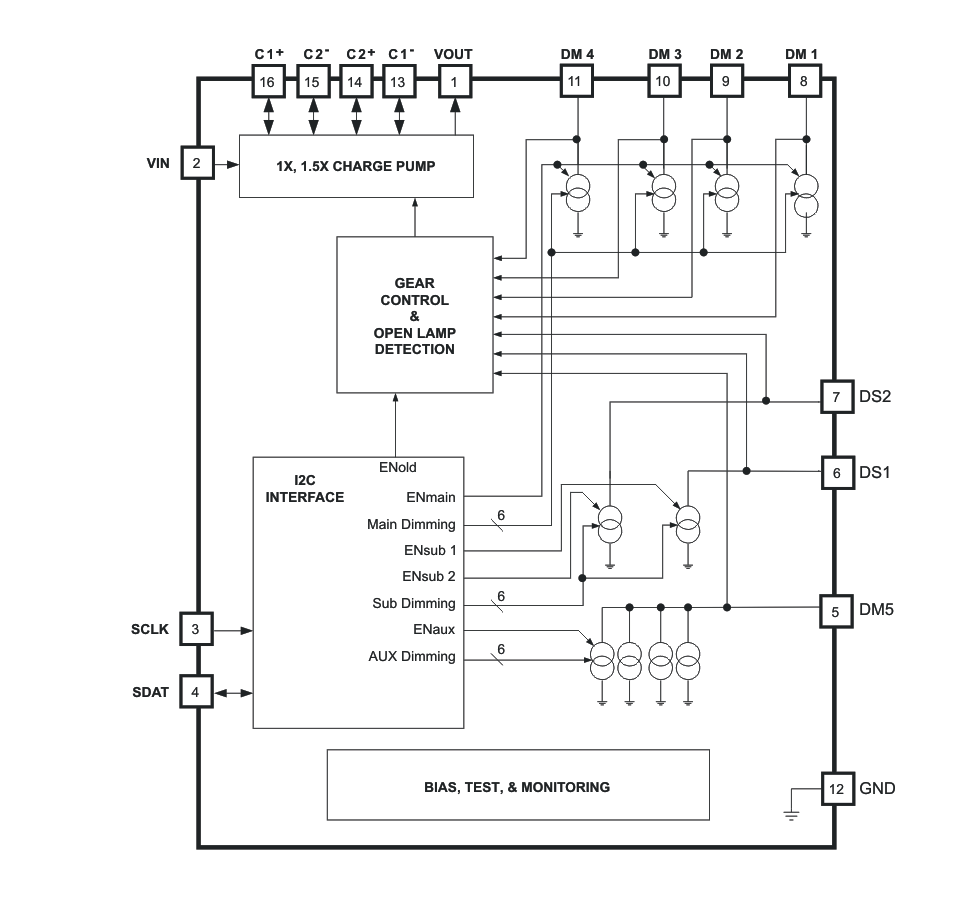

方框图

?1. 产品概述?

• ?型号?：TPS60250（I2C从地址1110111）、TPS60252（I2C从地址1110110）
• ?类型?：高效率、恒定频率电荷泵DC/DC转换器，支持双模（1×和1.5×）转换以优化效率。
• ?应用?：手机、PDA、PMP、GPS等手持设备（支持≤4英寸LCD屏），多显示屏设备。

?2. 关键特性?

• ?输入电压范围?：3.0V至6.0V。
• ?输出能力?：
  • 主显示LED（DM1-DM4）和子显示LED（DS1-DS2）：最大25mA，64级调光。
  • 辅助输出（DM5）：最大80mA（支持闪光灯/键盘背光），4级调光。
• ?效率优化?：自动切换1×/1.5×模式，轻载时静态电流低至55?A（100?A负载）。
• ?保护功能?：开灯检测、软启动、电流限制。

?3. 功能模块?

• ?电荷泵?：750kHz开关频率，支持1×（直通）和1.5×（升压）模式，根据输入电压和LED压降自动切换。
• ?电流调节?：
  • 主/子显示LED：0.1mA步进（0-1.5mA）、0.5mA步进（1.5-25.5mA）。
  • 辅助输出DM5：20%/40%/70%/100%四档调光。
• ?I2C接口?：400kHz通信速率，可编程控制各通道开关、调光及工作模式。

?4. 典型应用电路?

• ?外部元件?：仅需4个电容（输入/输出各1个，飞电容2个），推荐1?F陶瓷飞电容和4.7?F输入/输出电容。
• ?布局建议?：飞电容需靠近芯片放置，DM5大电流路径需宽走线以降低阻抗。

?5. 性能参数?

• ?效率?：
  • 1.5×模式下峰值效率>90%（典型值见图3）。
  • 轻载效率优化（如100?A负载时仍保持高效）。
• ?温度范围?：-40°C至+85°C（工作结温≤125°C）。

?6. 封装与订购信息?

• ?封装?：16引脚3mm×3mm QFN（RTE）。
• ?型号后缀?：RTE（卷带包装），RTET（小批量卷带）。

?7. 设计注意事项?

• ?开灯检测?：避免未连接LED时效率损失，可通过I2C启用/禁用。
• ?模式切换阈值?：1×转1.5×的输入电压阈值由LED压降和电荷泵阻抗决定（典型值100mV滞回）。
