?TPS61196-Q1 6通道WLED驱动芯片技术文档总结

TPS61196-Q1 为汽车 LCD 背光提供了高度集成的解决方案，每个灯串具有独立的 PWM 调光功能。该器件是一个电流模式升压控制器，可驱动多达六个WLED串，并串联多个LED。每个串都有一个独立的电流调节器，提供 LED 电流，可在 50 mA 至 400 mA 范围内调节，匹配精度为 ±1.5%。电流吸收端的最小电压可在 0.3 V 至 1 V 范围内进行编程，以适应不同的 LED 电流设置。该器件的输入电压范围为8 V至30 V。
*附件：tps61196-q1.pdf

TPS61196-Q1自动调整升压控制器的输出电压，仅提供具有最大正向压降的LED串所需的电压，加上该串的IFB引脚所需的最小电压，从而优化驱动器效率。其开关频率由外部电阻器在 100 kHz 至 800 kHz 范围内进行编程。

TPS61196-Q1支持直接PWM亮度调光。每个字符串都有一个独立的PWM控制输入。在PWM调光期间，LED电流在由外部PWM信号决定的频率和占空比下打开或关闭。PWM 频率范围为 90 Hz 至 22 kHz。

TPS61196-Q1集成了过流保护、输出短路保护、ISET对地短路保护、二极管开路和短路保护、LED开路和短路保护以及过温关断电路。此外，TPS61196-Q1 还可以检测 IFB 引脚对地短路，以保护 LED 灯串。该器件还提供可编程输入欠压锁定阈值和输出过压保护阈值。

特性

• 8V至30V输入电压
• 高达 120V 的输出电压
• 100 KHz 至 800 kHz 可编程开关频率
• 用于 LED 电压的自适应升压输出
• 六个电流吸收器，200 mA 连续输出，每个串 400 mA 脉冲输出
• ±1.5% 的字符串之间电流匹配
• 高精度 PWM 调光分辨率高达 5000：1
• 可编程 OVP 阈值
• 可编程输入UVLO阈值
• 可调节的软启动时间
• 内置LED开路和短路保护
• 内置肖特基二极管开路和短路保护
• 内置 ISET 短路保护
• 内置 IFB 短路保护
• 热关断

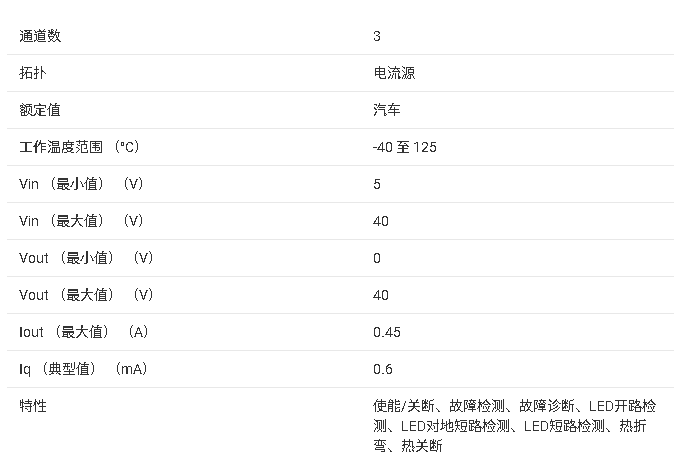

参数

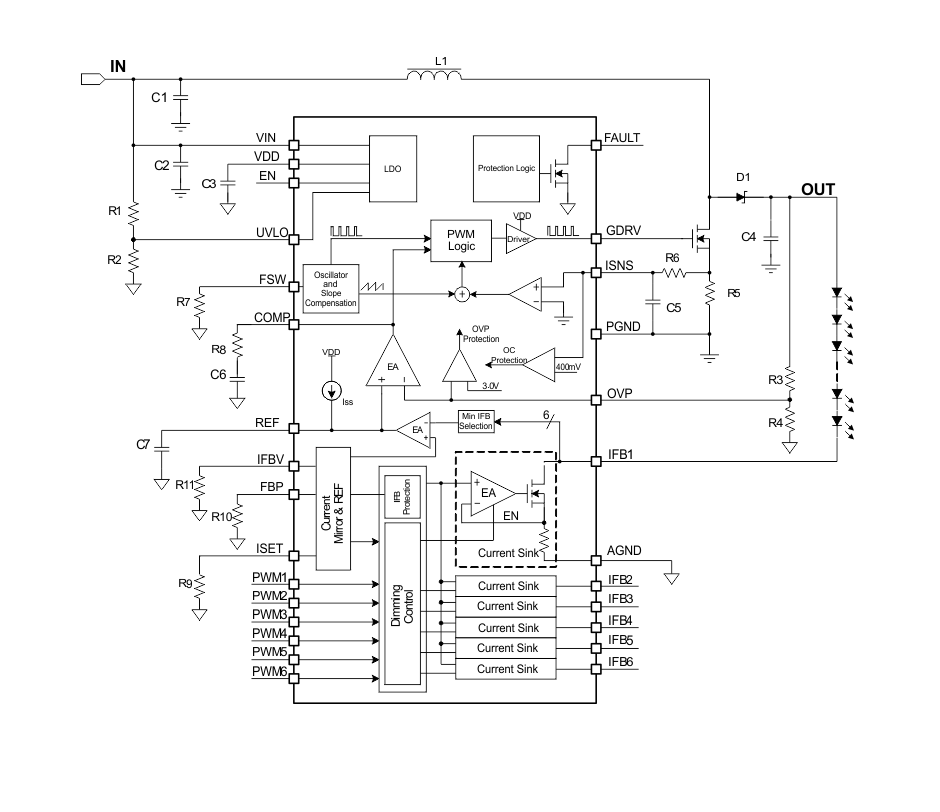

方框图

?1. 核心特性?

• ?输入/输出范围?：8V至30V宽输入电压，支持高达120V输出，可驱动6串LED（每串200mA连续/400mA脉冲电流）
• ?精密控制?：±1.5%通道间电流匹配精度，5000:1高分辨率PWM调光
• ?保护机制?：集成LED开路/短路、OVP、UVLO、热关断等17项保护功能
• ?汽车级应用?：符合AEC-Q100标准，工作温度-40℃至125℃

?2. 关键功能?

• ?自适应升压?：自动调节输出电压至LED串最高正向压降需求，优化效率
• ?独立PWM调光?：每通道支持90Hz-22kHz独立PWM信号控制
• ?可编程参数?：通过外部电阻设置开关频率（100kHz-800kHz）、软启动时间、OVP阈值等

?3. 典型应用?

• ?汽车显示背光?：仪表盘、中控屏、辅助显示屏
• ?多通道控制?：支持主从模式并联扩展，最多可驱动12串LED

?4. 设计要点?

• ?电感选择?：推荐10-100μH（视开关频率而定），需满足饱和电流>计算峰值电流
• ?布局要求?：功率路径需短而宽，信号地与功率地单点连接，关键设置电阻靠近引脚
• ?散热处理?：HTSSOP封装需焊接散热焊盘至PCB地平面

?5. 保护机制?

• ?故障检测?：FAULT引脚实时指示异常状态（开路/短路/过温等）
• ?多重保护?：包括逐周期电流限制、IFB接地短路检测、二极管开路/短路保护等

?6. 性能参数?

• 效率>90%（典型值），支持16-20颗LED串联配置
• 28引脚HTSSOP封装（9.7mm×4.4mm），符合RoHS标准

该文档详细描述了德州仪器TPS61196-Q1汽车级LED驱动芯片的电气特性、应用设计方法和保护机制，适用于需要高精度多通道LED驱动的汽车电子系统。
