REF2025 8 ppm/°C 漂移、低功耗、双输出 Vref 和 Vref/2 基准电压源技术手册

只有正电源电压的应用通常需要在模数转换器 （ADC） 输入范围的中间提供额外的稳定电压，以偏置输入双极性信号。REF20xx 提供参考电压 （V 裁判 ）和第二个高精度电压（V 偏见 ）可用于对输入双极性信号进行偏置。

REF20xx 在 V 上均具有出色的温度漂移（最大值 8 ppm/°C）和初始精度 （0.05%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 125°C 的温度范围内以 6 ppm/°C（最大值）的精度相互跟踪。 与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。
*附件：ref2025.pdf

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

特性

• 两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
• 优异的温漂性能：
  • 8 ppm/°C（最大值），–40°C 至 125°C
• 初始精度高：±0.05%（最大值）
• V裁判和 V偏见跟踪过温：
  • –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
  • 7 ppm/°C（最大值），–40°C 至 125°C
• 微型封装：SOT23-5
• 低压差电压：10 mV
• 高输出电流：±20 mA
• 低静态电流：360 μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA
• 哑光锄版本 （REF2025AISDDCR） 可提高 Battelle III 级和类似恶劣环境中的耐腐蚀性

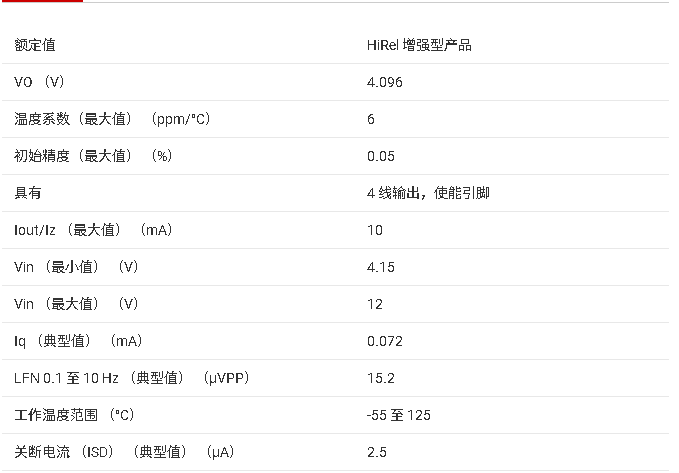

参数

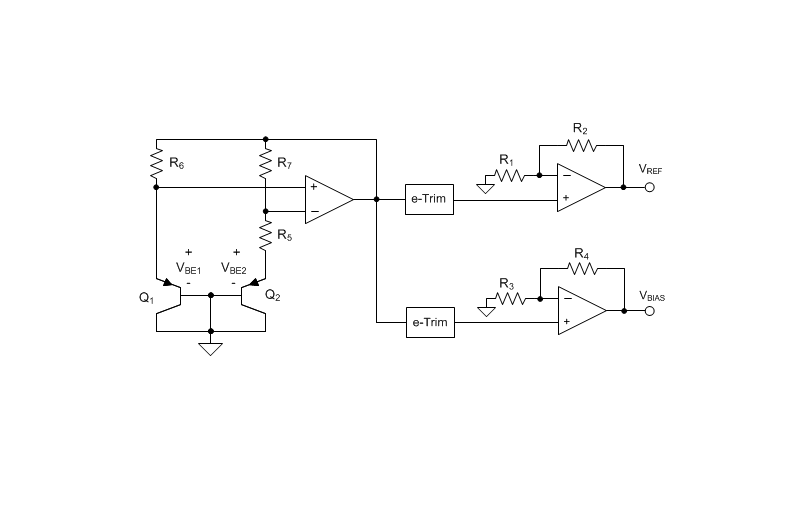

方框图

?1. 产品概述?
REF20xx是德州仪器（TI）推出的低漂移、低功耗、双输出（VREF和VBIAS）电压参考芯片系列，包含REF2025（2.5V）、REF2030（3.0V）、REF2033（3.3V）、REF2041（4.096V）等型号。其核心特点包括：

• ?双输出?：提供主参考电压（VREF）和半压偏置（VBIAS = VREF/2），适配单电源系统需求。
• ?高精度?：初始精度±0.05%（最大值），温度漂移低至8 ppm/°C（-40°C至125°C）。
• ?低功耗?：静态电流360 μA，关断模式下仅5 μA。
• ?微型封装?：SOT23-5封装，节省空间。

?2. 关键特性?

• ?电气性能?：
  • 负载调节：8 ppm/mA（最大值）。
  • 线性调节：3 ppm/V（最大值）。
  • 短路保护：输出电流限制50 mA。
• ?环境适应性?：
  • 工作温度范围：-40°C至125°C。
  • 抗腐蚀版本（REF2025AISDDCR）通过Matte-Sn镀层优化，适用于Battelle Class III等严苛环境。

?3. 应用场景?

• 电表、模拟输入/输出模块。
• 伺服驱动控制、断路器（ACB/MCCB/VCB）。
• 医疗设备（如临床数字体温计）、电池测试系统。

?4. 设计支持?

• ?典型电路?：支持低边电流检测方案，搭配INA213电流检测放大器，实现±2.5A双向电流测量。
• ?布局建议?：推荐使用0.1-μF陶瓷旁路电容，缩短敏感信号走线以减少噪声干扰。

?5. 文档结构?

• ?规格参数?：涵盖绝对最大额定值、ESD等级、热性能及典型电气特性曲线。
• ?测试方法?：详细说明长期稳定性、热滞回效应及噪声性能的测量流程。
• ?版本历史?：记录从2018年至2022年的修订内容，包括参数更新与封装改进。

?6. 订购信息?
提供多种封装选项（如DDC/SOT23-5），支持卷带（T&R）包装，符合RoHS标准，部分型号含G4后缀表示绿色环保版本。
