只有正电源电压的应用通常需要在模数转换器（ADC）输入范围的中间增加一个稳定的电压来偏置输入双极性信号。REF19xx 提供参考电压（V 裁判）和第二个高精度电压（V 偏见）可用于对输入双极性信号进行偏置。

REF19xx 在 V 上均具有出色的温度漂移（25 ppm/°C，最大值）和初始精度（0.1%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 85°C 的温度范围内以 6 ppm/°C （最大值）的精度相互跟踪。与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。
*附件：ref1933.pdf

特性

两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
优异的温度漂移性能：
- –40°C 至 125°C 范围内为 25 ppm/°C（最大值）
高初始精度：±0.1%（最大值）
V裁判和 V偏见温度跟踪：
- –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
- 7 ppm/°C（最大值），–40°C 至 125°C
微型封装：SOT23-5
低压差电压：10 mV
高输出电流：±20 mA
低静态电流：360 μA
线路调节：3 ppm/V
负载调节：8 ppm/mA

参数

方框图

?1. 产品概述?

REF19xx系列（包括REF1925、REF1930、REF1933、REF1941）是德州仪器（TI）推出的低漂移、低功耗双输出电压参考源，专为单电源系统设计。主要特点包括：

?双输出?：提供高精度参考电压（VREF）及其中间偏置电压（VBIAS = VREF/2），简化单电源系统设计。
?高性能?：
- 温度漂移低至±25 ppm/°C（-40°C至125°C）。
- 初始精度±0.1%（最大值）。
- VREF与VBIAS温度跟踪误差仅6 ppm/°C（-40°C至85°C）。
?低功耗?：静态电流360 μA（典型值），关断模式下仅5 μA。
?微型封装?：SOT23-5，节省空间。

?2. 关键特性?

?电气参数?：
- 输出电流：±20 mA（双向负载能力）。
- 低压差：10 mV（典型值）。
- 低噪声：12 μVpp（0.1 Hz至10 Hz）。
?稳定性?：长期稳定性60 ppm（1000小时），热滞后效应极小（典型值60 ppm）。
?保护功能?：短路保护（限流50 mA）和ESD防护（HBM 4000 V）。

?3. 应用场景?

?工业控制?：电机驱动、逆变器、电流检测。
?医疗设备?：高精度数据采集系统。
?单电源系统?：为ADC提供参考电压及信号偏置。
?电池供电设备?：低功耗与低压差特性延长续航。

?4. 设计要点?

?布局建议?：
- 使用0.1 μF~10 μF陶瓷电容就近旁路VIN/VREF/VBIAS。
- 避免敏感模拟走线与数字信号平行布线。
?热管理?：
- 焊接时需控制回流焊温度曲线（参考文档中回流曲线图），减少热应力导致的输出漂移（典型漂移<0.01%）。
?典型电路?：

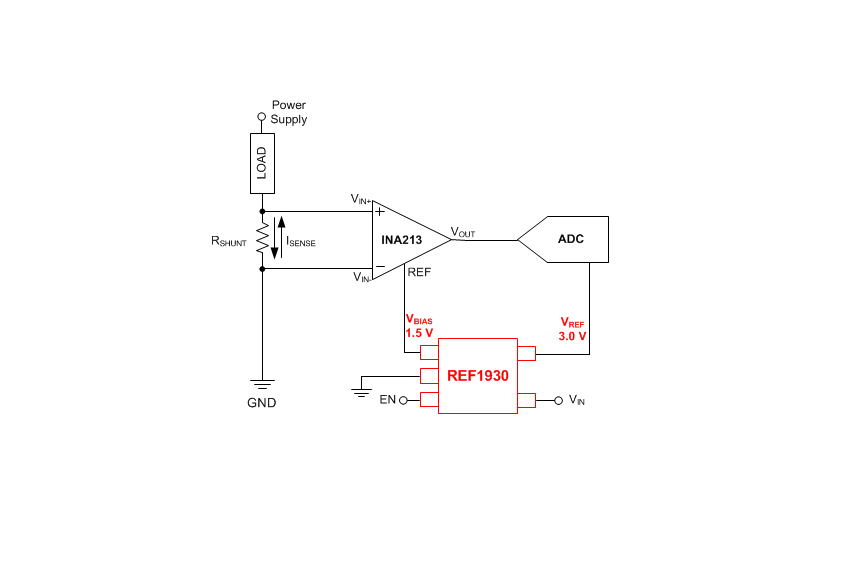

- 文档提供了低侧双向电流检测方案（搭配INA213放大器），支持±2.5 A检测，输出线性范围250 mV~2.75 V。

?5. 封装与订购信息?

?封装?：SOT23-5（DDC），尺寸2.9 mm × 1.6 mm。
?型号选项?：| 型号 | VREF输出 | VBIAS输出 |
| --------- | ---------- | ----------- |
| REF1925 | 2.5 V | 1.25 V |
| REF1930 | 3.0 V | 1.5 V |
| REF1933 | 3.3 V | 1.65 V |
| REF1941 | 4.096 V | 2.048 V |
