REF2033 3.3V Vref、低漂移、低功耗、双输出Vref和Vref/2基准电压源数据手册

只有正电源电压的应用通常需要在模数转换器 （ADC） 输入范围的中间提供额外的稳定电压，以偏置输入双极性信号。REF20xx 提供参考电压 （V 裁判 ）和第二个高精度电压（V 偏见 ）可用于对输入双极性信号进行偏置。

REF20xx 在 V 上均具有出色的温度漂移（最大值 8 ppm/°C）和初始精度 （0.05%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 125°C 的温度范围内以 6 ppm/°C（最大值）的精度相互跟踪。 与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。
*附件：ref2033.pdf

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

特性

• 两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
• 优异的温漂性能：
  • 8 ppm/°C（最大值），–40°C 至 125°C
• 初始精度高：±0.05%（最大值）
• V裁判和 V偏见跟踪过温：
  • –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
  • 7 ppm/°C（最大值），–40°C 至 125°C
• 微型封装：SOT23-5
• 低压差电压：10 mV
• 高输出电流：±20 mA
• 低静态电流：360 μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA
• 哑光锄版本 （REF2025AISDDCR） 可提高 Battelle III 级和类似恶劣环境中的耐腐蚀性

参数

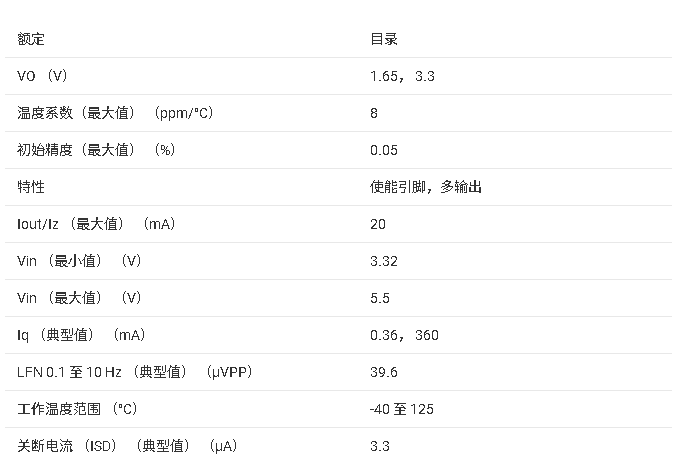

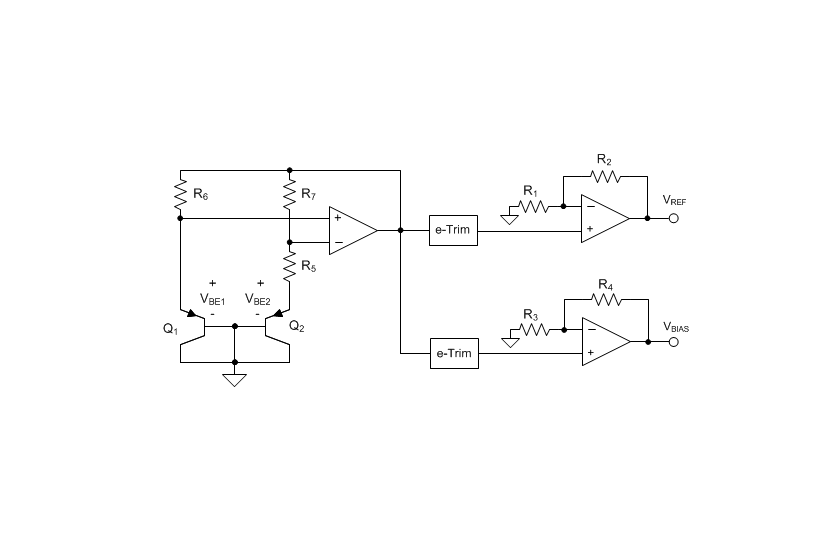

方框图

?1. 产品概述?
REF20xx是德州仪器（TI）推出的低漂移、低功耗、双输出（VREF和VBIAS）电压参考芯片系列，包含REF2025（2.5V）、REF2030（3.0V）、REF2033（3.3V）和REF2041（4.096V）四种型号。其核心特点包括：

• ?双输出?：提供主参考电压VREF及半压输出VBIAS（VREF/2），适用于单电源系统。
• ?高精度?：初始精度±0.05%（最大值），温度漂移低至8 ppm/°C（-40°C至125°C）。
• ?低功耗?：静态电流仅360 μA，关断模式下降至5 μA。
• ?微型封装?：SOT23-5封装，节省空间。

?2. 关键特性?

• ?电气性能?：
  • 负载调节：8 ppm/mA（最大值）。
  • 线性调节：3 ppm/V（最大值）。
  • 短路保护：输出电流限制50 mA。
• ?环境适应性?：
  • 工作温度范围：-40°C至125°C。
  • 抗腐蚀选项（REF2025AISDDCR）：采用Matte-Sn镀层，适用于严苛环境（如Battelle Class III）。

?3. 应用场景?

• 电能表、模拟输入/输出模块。
• 伺服驱动控制、断路器（ACB/MCCB/VCB）。
• 医疗设备（如临床数字温度计）、电池测试系统。

?4. 设计要点?

• ?布局建议?：
  • 在VIN、VREF和VBIAS引脚附近放置0.1 μF陶瓷去耦电容。
  • 缩短参考电压与ADC/放大器的走线以降低噪声。
• ?典型电路?：
  文档提供了低边双向电流检测方案示例，使用REF2030为INA213电流检测放大器供电，实现±2.5A电流测量（输出范围250 mV至2.75 V）。
