REF2041 4.1V Vref、低漂移、低功耗、双输出Vref和Vref/2基准电压源数据手册

只有正电源电压的应用通常需要在模数转换器 （ADC） 输入范围的中间提供额外的稳定电压，以偏置输入双极性信号。REF20xx 提供参考电压 （V 裁判 ）和第二个高精度电压（V 偏见 ）可用于对输入双极性信号进行偏置。

REF20xx 在 V 上均具有出色的温度漂移（最大值 8 ppm/°C）和初始精度 （0.05%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 125°C 的温度范围内以 6 ppm/°C（最大值）的精度相互跟踪。 与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。
*附件：ref2041.pdf

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

特性

• 两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
• 优异的温漂性能：
  • 8 ppm/°C（最大值），–40°C 至 125°C
• 初始精度高：±0.05%（最大值）
• V裁判和 V偏见跟踪过温：
  • –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
  • 7 ppm/°C（最大值），–40°C 至 125°C
• 微型封装：SOT23-5
• 低压差电压：10 mV
• 高输出电流：±20 mA
• 低静态电流：360 μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA
• 哑光锄版本 （REF2025AISDDCR） 可提高 Battelle III 级和类似恶劣环境中的耐腐蚀性

参数

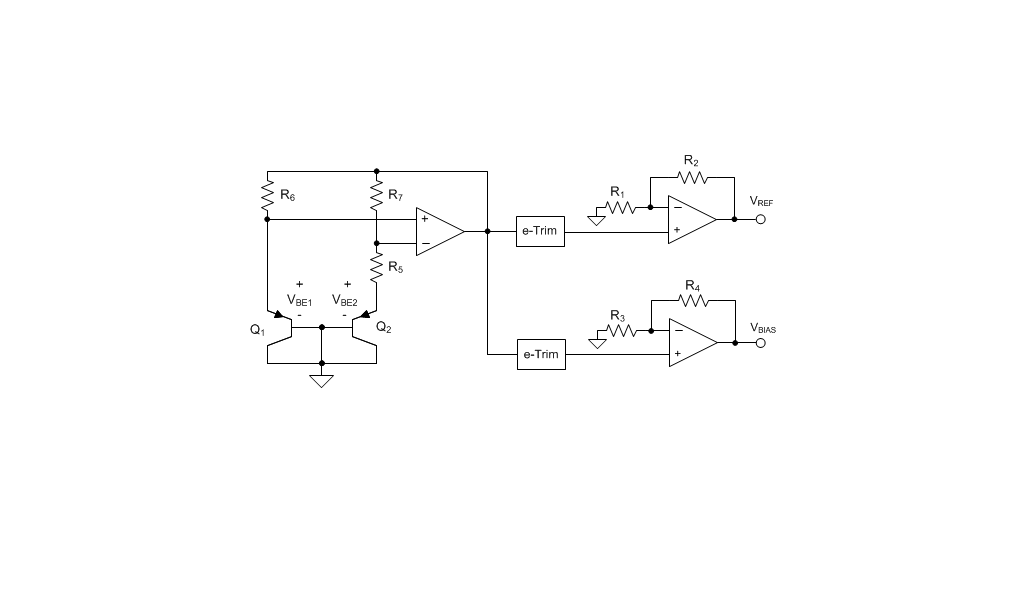

方框图

?1. 产品概述?
REF20xx是德州仪器（TI）推出的低漂移、低功耗双输出（VREF和VBIAS）电压参考芯片系列，包含REF2025（2.5V）、REF2030（3.0V）、REF2033（3.3V）和REF2041（4.096V）四款型号。其核心特性包括：

• ?双输出设计?：提供主参考电压VREF及半值偏置电压VBIAS（VREF/2），适用于单电源系统。
• ?高精度?：初始精度±0.05%（最大值），温度漂移低至8 ppm/°C（-40°C至125°C）。
• ?低功耗?：静态电流仅360 μA，关断模式下降至5 μA。
• ?微型封装?：SOT23-5封装，节省空间。

?2. 关键特性?

• ?温度稳定性?：VREF与VBIAS输出在-40°C至125°C范围内跟踪精度达7 ppm/°C（最大值）。
• ?负载能力?：支持±20 mA输出电流，短路电流限制为50 mA。
• ?低噪声?：0.1 Hz至10 Hz频段噪声密度为12 μVpp。
• ?长期稳定性?：1000小时老化漂移典型值为25 ppm。

?3. 应用场景?

• 电表、模拟输入/输出模块
• 伺服驱动控制、断路器（ACB/MCCB）
• 医疗设备（如临床数字温度计）
• 电池测试及工业仪器

?4. 功能框图与原理?
芯片内部采用带隙基准源结构，通过e-Trim?技术实现封装级微调，确保初始精度和温度系数优化。VREF和VBIAS由同一基准源生成，通过精密电阻分压实现VBIAS = VREF/2的严格匹配。

?5. 电气参数?

• ?输入电压范围?：VREF + 0.02V至5.5V
• ?压差电压?：10 mV（典型值，20 mA负载）
• ?线性/负载调整率?：3 ppm/V和8 ppm/mA（典型值）

?6. 典型应用电路?
文档提供了低边双向电流检测方案示例，结合INA213电流检测放大器，利用REF2030的3.0V（VREF）和1.5V（VBIAS）输出实现±2.5A电流检测，输出范围250 mV至2.75V。

?7. 封装与可靠性?

• ?封装信息?：SOT23-5（DDC），尺寸2.9 mm × 1.6 mm
• ?环境适应性?：支持-40°C至125°C工业温度范围，Matte-Sn版本（REF2025AISDDCR）增强腐蚀环境耐受性。

?8. 设计建议?

• ?布局优化?：建议使用0.1 μF陶瓷电容就近旁路VIN/VREF/VBIAS引脚，缩短敏感模拟走线。
• ?热管理?：需注意负载电流下的结温计算（RθJA=193.6°C/W）。

?9. 修订历史?
文档版本SBOS600E（2022年2月修订）更新了ESD等级、长期稳定性数据及腐蚀环境应用说明。

?附件说明?
当前附件为REF20xx完整数据手册，涵盖特性、参数、应用电路及封装细节，未提供网页搜索结果或历史附件补充信息。
