REF2030 3V Vref、低漂移、低功耗、双输出Vref和Vref/2基准电压源数据手册

只有正电源电压的应用通常需要在模数转换器 （ADC） 输入范围的中间提供额外的稳定电压，以偏置输入双极性信号。REF20xx 提供参考电压 （V 裁判 ）和第二个高精度电压（V 偏见 ）可用于对输入双极性信号进行偏置。

REF20xx 在 V 上均具有出色的温度漂移（最大值 8 ppm/°C）和初始精度 （0.05%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 125°C 的温度范围内以 6 ppm/°C（最大值）的精度相互跟踪。 与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。
*附件：ref2030.pdf

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

特性

• 两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
• 优异的温漂性能：
  • 8 ppm/°C（最大值），–40°C 至 125°C
• 初始精度高：±0.05%（最大值）
• V裁判和 V偏见跟踪过温：
  • –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
  • 7 ppm/°C（最大值），–40°C 至 125°C
• 微型封装：SOT23-5
• 低压差电压：10 mV
• 高输出电流：±20 mA
• 低静态电流：360 μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA
• 哑光锄版本 （REF2025AISDDCR） 可提高 Battelle III 级和类似恶劣环境中的耐腐蚀性

参数

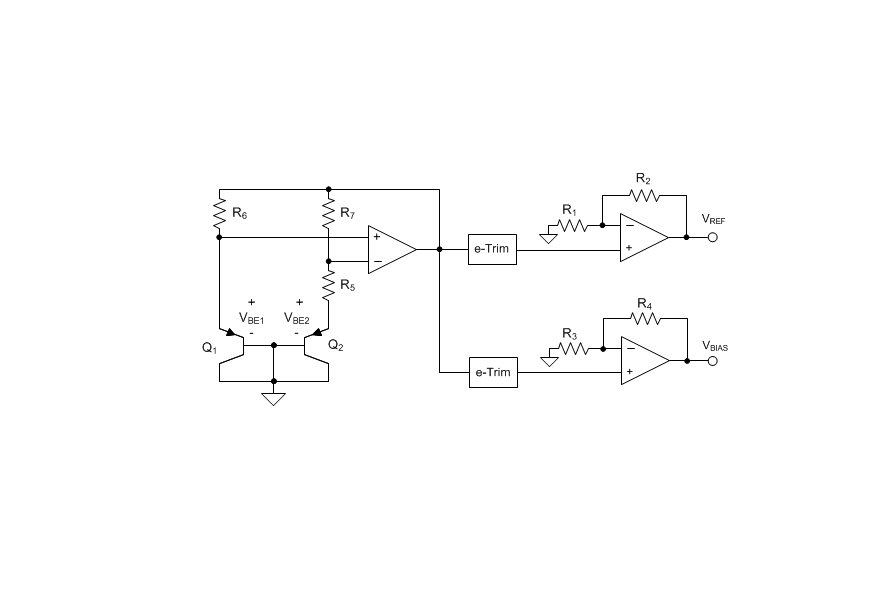

方框图

?1. 产品概述?
REF20xx是德州仪器（TI）推出的低漂移、低功耗、双输出（VREF和VBIAS）电压参考芯片系列，包括REF2025、REF2030、REF2033和REF2041四款型号。核心特性包括：

• ?双输出?：提供主参考电压（VREF）和偏置电压（VBIAS = VREF/2），适用于单电源系统。
• ?高精度?：初始精度±0.05%（最大值），温度漂移低至8 ppm/°C（-40°C至125°C）。
• ?低功耗?：静态电流360 μA，关断模式下仅5 μA。
• ?微型封装?：SOT23-5封装，尺寸2.9 mm × 1.6 mm。

?2. 关键特性?

• ?温度稳定性?：VREF与VBIAS输出在-40°C至125°C范围内跟踪精度达7 ppm/°C。
• ?负载能力?：支持±20 mA输出电流，短路保护限流50 mA。
• ?低噪声?：0.1 Hz至10 Hz频段噪声12 μVpp，适合高精度工业应用。
• ?长期稳定性?：1000小时老化漂移典型值25 ppm。

?3. 应用场景?

• ?电能表?、伺服驱动控制模块
• ?模拟输入/输出模块?、断路器（ACB/MCCB/VCB）
• ?电池测试设备?、临床数字温度计
• ?实验室与现场仪器?

?4. 典型电路设计?

• ?低侧电流检测?：结合INA213电流检测放大器，利用VREF为ADC提供参考电压，VBIAS偏置双向信号。
• ?抗腐蚀设计?：REF2025AISDDCR采用Matte-Sn镀层，适用于Battelle Class III等严苛环境。

?5. 电气参数?

• ?输入电压范围?：VREF + 20 mV至5.5 V
• ?压差电压?：10 mV（典型值，20 mA负载）
• ?线性/负载调整率?：3 ppm/V和8 ppm/mA（典型值）

?6. 封装与订购信息?
提供SOT-23-5封装，支持卷带包装（3000片/卷或250片/卷），工作温度范围-40°C至125°C。

?7. 文档支持?
包含修订历史、热性能参数、ESD等级（HBM ±2500V）及详细布局指南（如接地平面优化和噪声抑制建议）。

?附件说明?
当前文档为REF20xx系列数据手册（SBOS600E版本），涵盖特性、应用示例、参数测量方法及机械封装信息。
