REF1941 4.1V Vref、双输出Vref和Vref/2基准电压源技术手册

只有正电源电压的应用通常需要在模数转换器 （ADC） 输入范围的中间增加一个稳定的电压来偏置输入双极性信号。REF19xx 提供参考电压 （V 裁判 ）和第二个高精度电压（V 偏见 ）可用于对输入双极性信号进行偏置。
*附件：ref1941.pdf

REF19xx 在 V 上均具有出色的温度漂移（25 ppm/°C，最大值）和初始精度 （0.1%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 85°C 的温度范围内以 6 ppm/°C （最大值） 的精度相互跟踪。 与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

特性

• 两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
• 优异的温度漂移性能：
  • –40°C 至 125°C 范围内为 25 ppm/°C（最大值）
• 高初始精度：±0.1%（最大值）
• V裁判和 V偏见温度跟踪：
  • –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
  • 7 ppm/°C（最大值），–40°C 至 125°C
• 微型封装：SOT23-5
• 低压差电压：10 mV
• 高输出电流：±20 mA
• 低静态电流：360 μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA

参数

方框图

?1. 产品概述?
REF19xx是德州仪器（TI）推出的低漂移、低功耗双输出（VREF和VBIAS）电压参考芯片系列，包含REF1925（2.5V）、REF1930（3.0V）、REF1933（3.3V）和REF1941（4.096V）四款型号。其核心特点包括：

• ?双输出设计?：提供主参考电压（VREF）和偏置电压（VBIAS = VREF/2），适用于单电源系统。
• ?高精度?：初始精度±0.1%（最大值），温度漂移低至25 ppm/°C（-40°C至125°C）。
• ?低功耗?：静态电流仅360 μA（典型值），关断模式下降至5 μA。
• ?微型封装?：SOT23-5封装，尺寸2.9 mm × 1.6 mm。

?2. 关键特性?

• ?温度跟踪性能?：VREF与VBIAS在-40°C至125°C范围内跟踪误差≤7 ppm/°C。
• ?负载能力?：支持±20 mA输出电流，短路电流限制为50 mA。
• ?低压差?：仅需10 mV（典型值）压差即可稳定工作。
• ?低噪声?：0.1 Hz至10 Hz频段噪声12 μVpp（典型值）。

?3. 应用场景?

• ?数字信号处理?：逆变器、电机控制。
• ?工业与医疗设备?：电流检测、数据采集系统、医疗仪器。
• ?单电源系统?：为ADC提供参考电压及信号偏置。

?4. 技术细节?

• ?封装与引脚?：5引脚SOT23，引脚功能包括VBIAS（输出）、GND、EN（使能）、VIN（输入电源）、VREF（输出）。
• ?电气特性?：
  • 输入电压范围：VREF + 0.02V至5.5V。
  • 线性/负载调节：3 ppm/V（典型值）、8 ppm/mA（典型值）。
• ?热性能?：结至环境热阻193.6°C/W（SOT23封装）。

?5. 设计注意事项?

• ?布局建议?：使用0.1 μF至10 μF旁路电容，缩短敏感信号走线，避免数字与模拟信号交叉。
• ?热管理?：多通道PCB设计需注意散热，避免结温超过150°C。
• ?焊接影响?：回流焊可能导致输出电压漂移（典型值<0.01%），建议在二次焊接时安装器件以减少热应力。

?6. 典型应用电路?

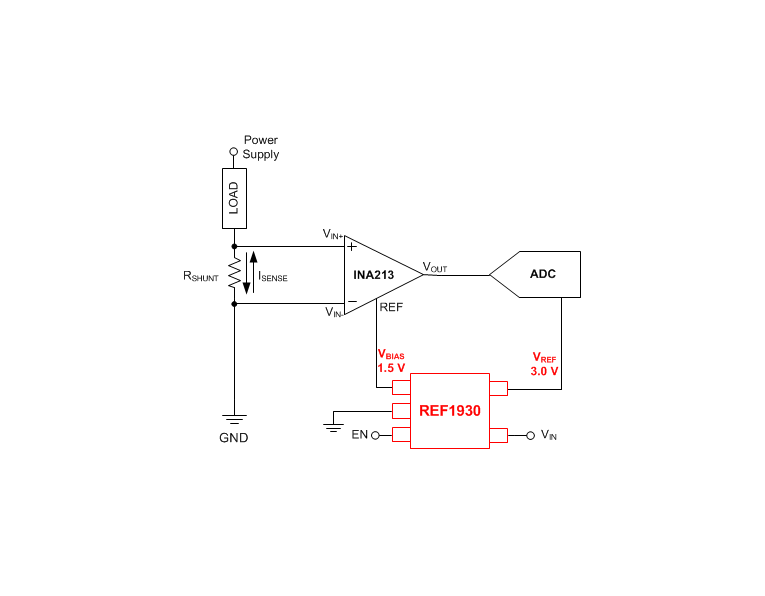

文档提供了低边双向电流检测方案示例，使用REF1930（3.0V输出）和INA213电流检测放大器，实现±2.5A电流测量，输出范围250 mV至2.75 V。

?7. 文档支持?
包含修订历史、机械封装信息、订购型号及环保参数（RoHS合规），并附有相关设计资源链接（如TIDU357参考设计）。
