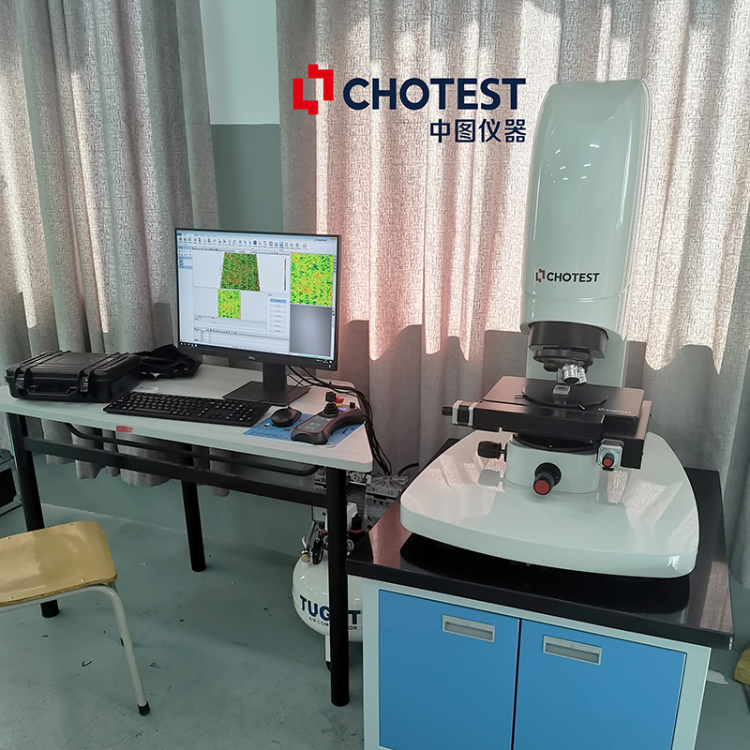

SuperViewW白光干涉粗糙度测量仪基于白光干涉原理，以3D非接触方式，测量分析样品表面形貌的关键参数和尺寸。白光干涉仪的特殊光源模式，可以广泛适用于从光滑到粗糙等各种精细器件表面的测量。SuperViewW具有测量精度高、操作便捷、功能齐全、测量参数涵盖面广的优点，测量单个精细器件的过程用时短，确保了高款率检测。
产品功能
1)样件测量能力：单一扫描模式即可满足从超光滑到粗糙、镜面到全透明或黑色材质等所有类型样件表面的测量；
2)单区域自动测量：单片平面样品或批量样品切换测量点位时，可一键实现自动条纹搜索、扫描等功能；
3)多区域自动测量：可设置方形或圆形的阵列形式的多区域测量点位，一键实现自动条纹搜索、扫描等功能；
4)自动拼接测量；支持方形、圆形、环形和螺旋形式的自动拼接测量功能，配合影像导航功能，可自定义测量区域，支持数千张图像的无缝拼接测量；
5)编程测量功能：支持测量和分析同界面操作的软件模块，可预先配置数据处理和分析步骤，结合自动单测量功能，实现一键测量；
6)数据处理功能：提供位置调整、去噪、滤波、提取四大模块的数据处理功能；
7)数据分析功能：提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能。
8)批量分析功能：可根据需求参数定制数据处理和分析模板，针对同类型参数实现一键批量分析；
9)数据报表导出：支持word、excel、pdf格式的数据报表导出功能，支持图像、数值结果的导出；
10)故障排查功能：配置诊断模块，可保存扫描过程中的干涉条纹图像；
11)便捷操作功能：设备配备操纵杆，支持操纵杆进行所有位置轴的操作及速度调节、光源亮度调节、急停等；
12)环境噪声评价：具备0.1nm分辨率的环境噪声评价功能，定量检测出仪器受到外界环境干扰的噪声振幅和频率，为设备调试和故障排查提供定量依据；
13)气浮隔振功能：采用气浮式隔振底座，可有效隔离地面传导的振动噪声，确保测量数据的高精度；
14)光源安全功能：光源设置无人值守下的自动熄灯功能，当检测到鼠标轨迹长时间未变动后会自主降低熄灭光源，防止光源高亮过热损坏，并有效延长光源使用寿命；
15)镜头安全功能：双重防撞保护，软件ZSTOP防撞保护，设置后即以当前位置为位移下限位，不再下移且伴有报警声；设备配备压力传感器，并在镜头处进行了弹簧结构设计，确保当镜头碰撞后弹性回缩，进入急停状态，大幅减小碰撞冲击力，有效保护镜头和扫描轴，消除人为操作的安全风险。
自研3D显微测量软件平台Xtremevision Pro
全自主开发的第二代显微3D测量软件平台，集成了图像扫描、3D分析、影像测量、自动化测量等四个大的功能模块，能够适配中图W系列、VT系列、WT系列所有3D仪器机型，可自主识别机型种类，二合一机型可在白光干涉和共聚焦显微镜中做到自动切换扫描模式。
Xtremevision Pro 移植了中图在影像闪测领域的成功经验，重构了显微影像测量功能，可针对微观平面轮廓尺寸的点、线间的距离、角度、半径等参数进行直接测量和自动匹配测量。
自动化mark点识别坐标定位自动化功能
Mark点影像识别自动坐标位置校正，多区域坐标点自动定位测量与分析，可组合式完成粗糙度、轮廓尺寸的批量自动化测量。
自动拼接功能
SuperViewW白光干涉粗糙度测量仪支持方形、圆形、环形和螺旋形式的自动拼接测量功能，配合影像导航功能，可自定义测量区域，支持数千张图像的无缝拼接测量。
应用领域图片
SuperViewW白光干涉粗糙度测量仪可对各种产品、部件和材料表面的粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。
部分技术指标
型号 | W1 | |
| 光源 | 白光LED | |
| 影像系统 | 1024×1024 | |
| 干涉物镜 | 标配:10× 选配:2.5×、5×、20×、50×、100× | |
| 光学ZOOM | 标配:0.5× 选配:0.375×、0.75×、1× | |
| 标准视场 | 0.98×0.98㎜（10×） | |
XY位移平台 | 尺寸 | 320×200㎜ |
| 移动范围 | 140×100㎜ | |
| 负载 | 10kg | |
| 控制方式 | 手动和电动兼容型 | |
| Z轴聚焦 | 行程 | 100㎜ |
| 控制方式 | 电动 | |
| 台阶测量 | ||
| 可测样品反射率 | 0.05%~100 | |
| 主机尺寸 | 700×600×900㎜ | |
恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
