精密激光干涉机床测量仪

SJ6000精密激光干涉机床测量仪利用激光干涉现象来实现非接触式测量，具有高精度、高分辨率、快速测量等优点，在机床加工领域有着广泛的应用。

产品应用

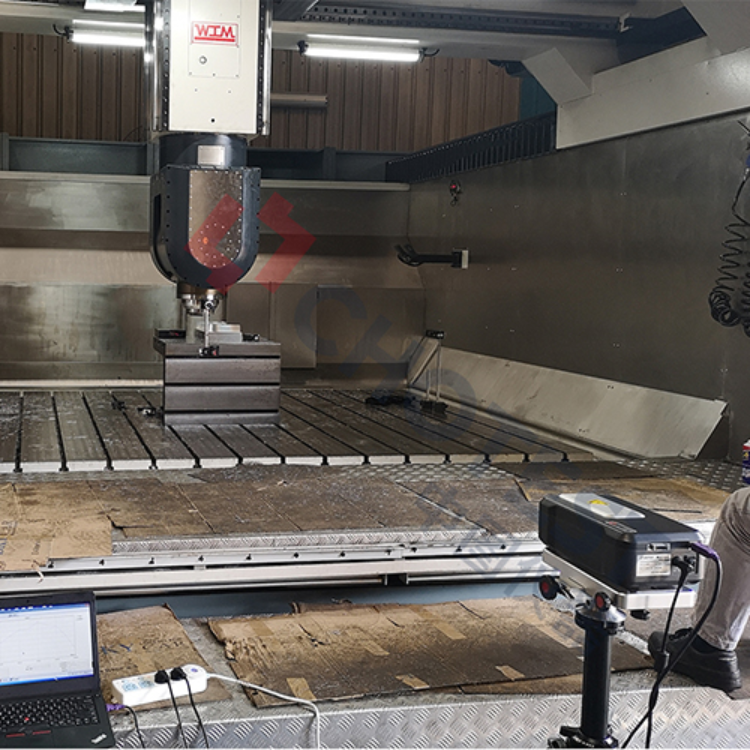

1.测量机床导轨的直线度和平行度。

导轨是机床中的重要零部件，直线度和平行度的误差会直接影响机床的加工精度和稳定性。激光干涉仪可以通过测量导轨上的干涉条纹来确定其直线度和平行度的偏差，从而指导后续的优化和调整。

2.测量机床工作台的平面度和垂直度。

机床工作台的平面度和垂直度直接影响工件的加工精度和质量。通过激光干涉仪测量工作台上的干涉条纹，可以快速发现工作台的不平整和非垂直状态，并及时进行调整和修正，确保工件的加工精度和稳定性。

3.测量机床主轴的同心度和轴向垂直度。

机床主轴的同心度和轴向垂直度是决定机床加工精度的关键因素。通过激光干涉仪测量主轴上的干涉条纹，可以准确判断主轴的同心度和轴向垂直度是否达到标准要求，从而为后续的机床调整和校准提供依据。

4.其它

除了上述应用，激光干涉仪还可以用于测量机床各个部件之间的相对位置和尺寸关系，从而检测和纠正机床的装配误差。此外，激光干涉仪还可以用于检测机床在运行过程中的变形和振动情况，及时发现机床的故障和异常状态，保证机床的稳定性和可靠性。

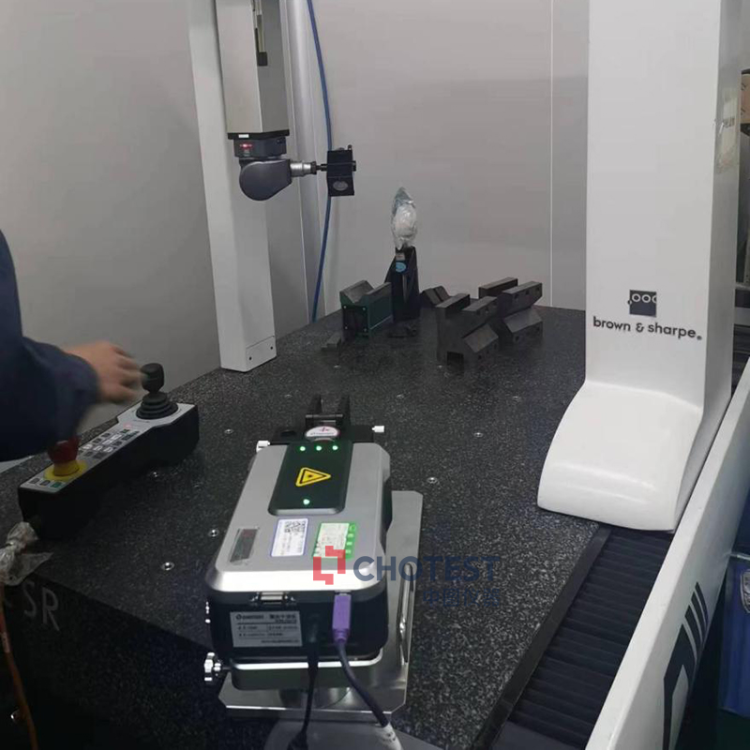

SJ6000精密激光干涉机床测量仪非接触式、高精度的特点使其适用于各种复杂的运动系统，不仅仅局限于运动导轨，还可以检测数控机床、三坐标测量机等精密运动设备其导轨的线性定位精度、重复定位精度等，以及导轨的俯仰角、扭摆角、直线度、垂直度等。帮助企业提高设备性能，减少维护成本和停机时间，为制造业提供了一种精密的测量检测方式。

产品配置

SJ6000激光干涉仪系统具有丰富的模块化组件，可根据具体测量需求而选择不同的组件。主要镜组如下图所列，依次为线性镜组、角度镜组、直线度镜组、垂直度镜组、平面度镜组、自动精密转台。

主要镜组图

其中，线性镜组为标配，由线性干涉镜、线性反射镜和夹紧孔座构成。可满足线性位移设备的定位精度、重复定位精度、反向间隙的测量与分析，以及反向间隙修正和螺距补偿。

产品功能

（1）可实现线性、角度、直线度、垂直度、平行度、平面度、回转轴等几何参量的高精密测量；

（2）可检测数控机床、三坐标测量机等精密运动设备其导轨的线性定位精度、重复定位精度等，以及导轨的俯仰角、扭摆角、直线度、垂直度等；

（3）可实现对机床回转轴的测量与校准；

（4）可根据用户设定的补偿方式自动生成误差补偿表，为设备误差修正提供依据；

（5）具有动态测量与分析功能，包括位移分析、速度分析、加速度分析、振幅和频率分析等，可进行振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等；

（6）SJ6000精密激光干涉机床测量仪支持手动或自动进行环境补偿。

测量软件

（1）友好的人机界面；

（2）丰富的应用功能模块；

（3）向导式的操作流程；

（4）简洁化的记录管理；

（5）支持中文、英文和俄文界面；

（6）支持企业专属模板定制。

部分技术规格

注意事项：

平面度测量配置需求：平面度镜组＋角度镜组

平行度测量配置需求：依据轴向量程范围，选择相应直线度镜组即可

短垂直度测量(0.1~3.0)m配置需求：短直线度镜组＋垂直度镜组

长垂直度测量(1.0~20.0)m配置需求：长直线度镜组＋垂直度镜组

直线度附件：主要应用于Z轴的直线度测量和垂直度测量

测量软件

（1）友好的人机界面；

（2）丰富的应用功能模块；

（3）向导式的操作流程；

（4）简洁化的记录管理；

（5）支持中文、英文和俄文界面；

（6）支持企业专属模板定制。

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。

如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
