在精密制造领域，薄壁零件（如电机端盖、航空结构件）的三坐标检测长期面临一个隐蔽而顽固的挑战：装夹变形。

在薄壁件测量中，传统方法对“装夹导致的变形误差”几乎无法觉察。当这种变形在测量时被掩盖，装配时却暴露，最终会导致产品振动、异响甚至失效——当壁厚仅2-3mm的端盖承受传统虎钳数百牛顿的夹紧力时，其微米级的形变足以让高端电机的NVH（噪声、振动与声振粗糙度）性能失控。

薄壁件在装夹过程中变形本质是“夹具-工件系统”在测量力、重力与夹紧力耦合作用下的力学响应。以典型电机端盖为例（壁厚2-3mm），其装夹需满足三大条件：

1.力与力矩平衡

在夹紧点需满足∑F=0（合力平衡）与∑M=0（合力矩平衡）。若夹点分布不对称，局部力矩将诱发翘曲变形，导致端面平面度失真。

2.摩擦约束失效

根据库伦摩擦定律，夹具与工件的切向力需满足|Fx|+|Fy|≤μFz（μ为摩擦系数）。当夹紧力不足时，工件在测量过程中可能发生微滑移，产生“虚位误差”。

3.材料弹性变形限界

法向接触力Fz必须满足0

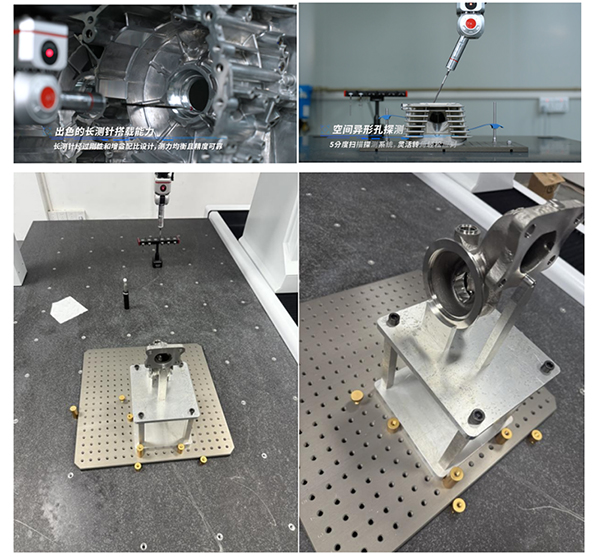

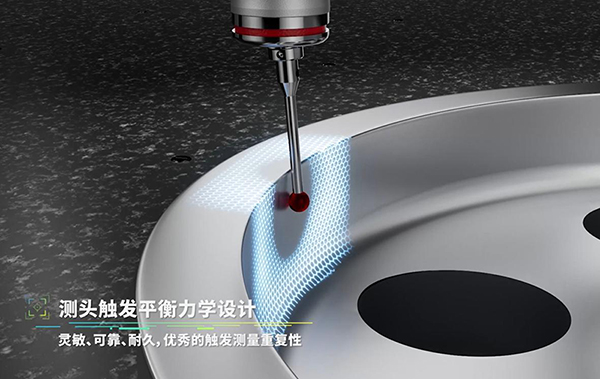

如针对电机端盖、壳体类零件易受装夹与测量力影响产生微变形，以及深腔微型特征，中图仪器三坐标夹具使用在测量机上，利用其模块化的支持和参考装置，完成对所测工件的柔性固定；测头触发平衡力学设计，灵敏、可靠、耐久，具有高触发测量重复性，丰富的测针配件系统满足多样化的测量需求。

且三坐标配备全自动测针更换架，根据测量程序自动切换不同长度、角度的加长杆及微型测针，精准深入定子槽底、微型散热孔、轴承安装孔等隐蔽区域。

装夹变形控制核心在于“物理柔性化+数字孪生化”，已不再是单纯的“夹具设计”。当每一微米的变形都被三坐标检测精准感知与补偿，那些曾隐形的误差，终将无所遁形。
