行业背景概述：
在轨道交通领域，动车的安全稳定运行至关重要，而动车轮对作为动车的关键行走部件，其性能的优劣直接关系到列车行驶的安全性、平稳性和舒适性。随着动车运行速度的提升以及运行里程的增加，轮对承受着巨大的压力和磨损，定期对其进行高精度检测成为保障动车运行安全的必要措施。
需求描述：

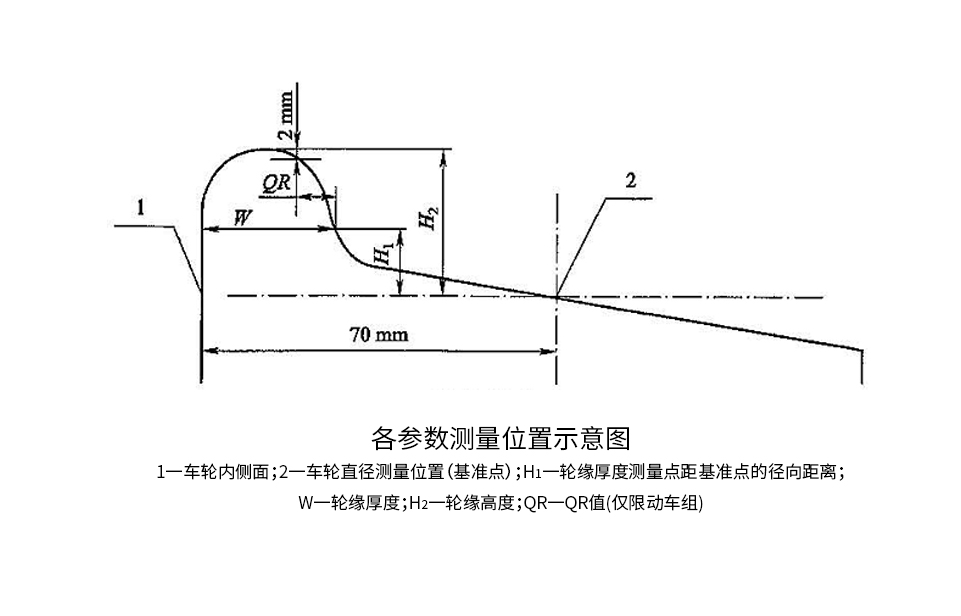

测量动车轮对的轮径、轮缘高度、轮缘厚度、轮辋宽度、轮对内侧距、QR值等。
行业痛点
传统的动车轮对检测方法，通常是人工测量、接触式量具检测等，存在着诸多局限性：人工测量不仅效率低下，而且容易受到人为因素的影响，导致检测结果的误差较大；接触式量具检测则可能对轮对表面造成损伤，影响轮对的使用寿命。此外，这些传统方法难以实现对动车轮对的全方位、高精度检测，无法满足现代动车运行对安全性和可靠性的严苛要求。
激光跟踪仪——动车轮对解决方案：

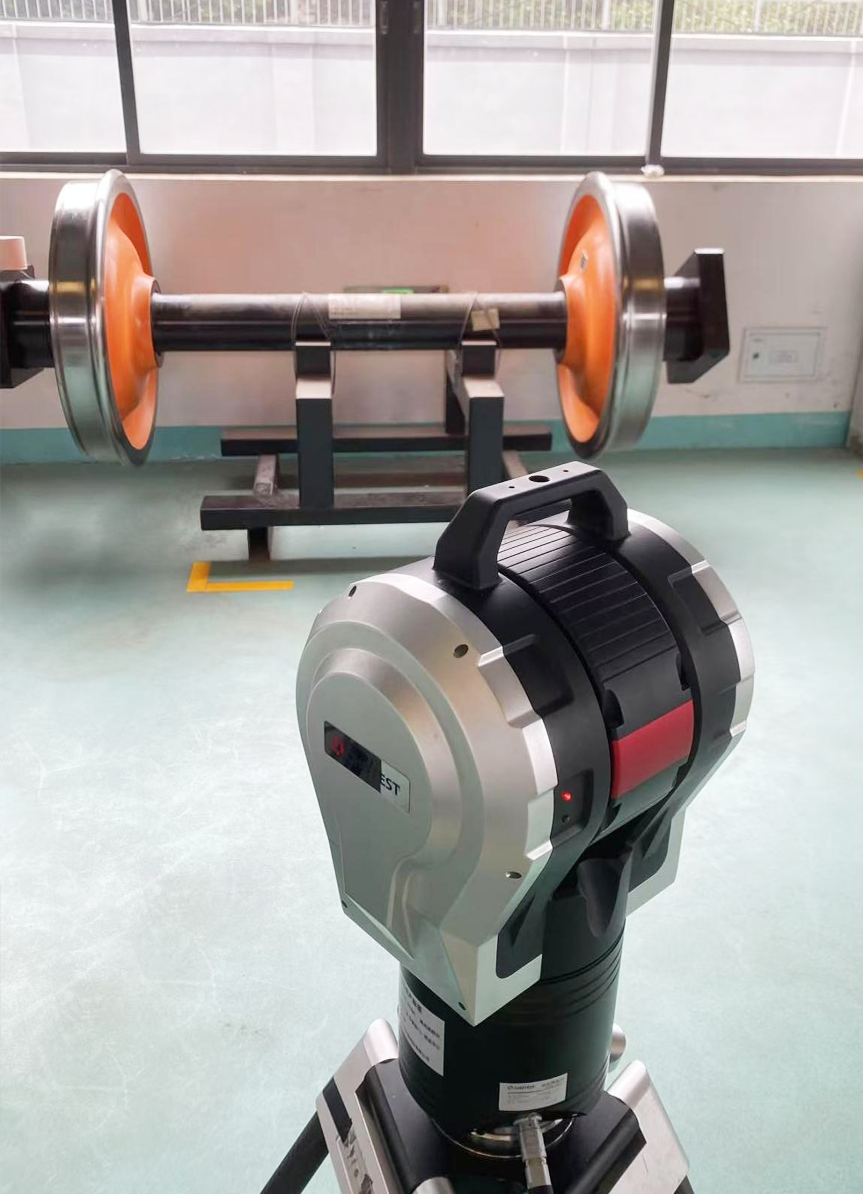

设备型号配置：GTS3300激光跟踪仪+0.5英寸（约12.7mm）高精度靶球+SpatialMaster软件。
测量步骤如下：
1.准备工作：选择稳定，无剧烈振动，强光干扰及温度骤变的环境下进行测量，清洁轮对表面油污，锈迹，避免影响测量精度。
2.数据采集：手持靶球，依次对轮对的关键测量点进行测量。这些关键测量点通常包括：
- 轮缘外侧面的若干点，用于测量轮缘厚度、高度等参数。
- 轮面的不同位置点，用于测量轮径等。
- 轮对轴身的特定位置点，用于验证轴身的直线度等。

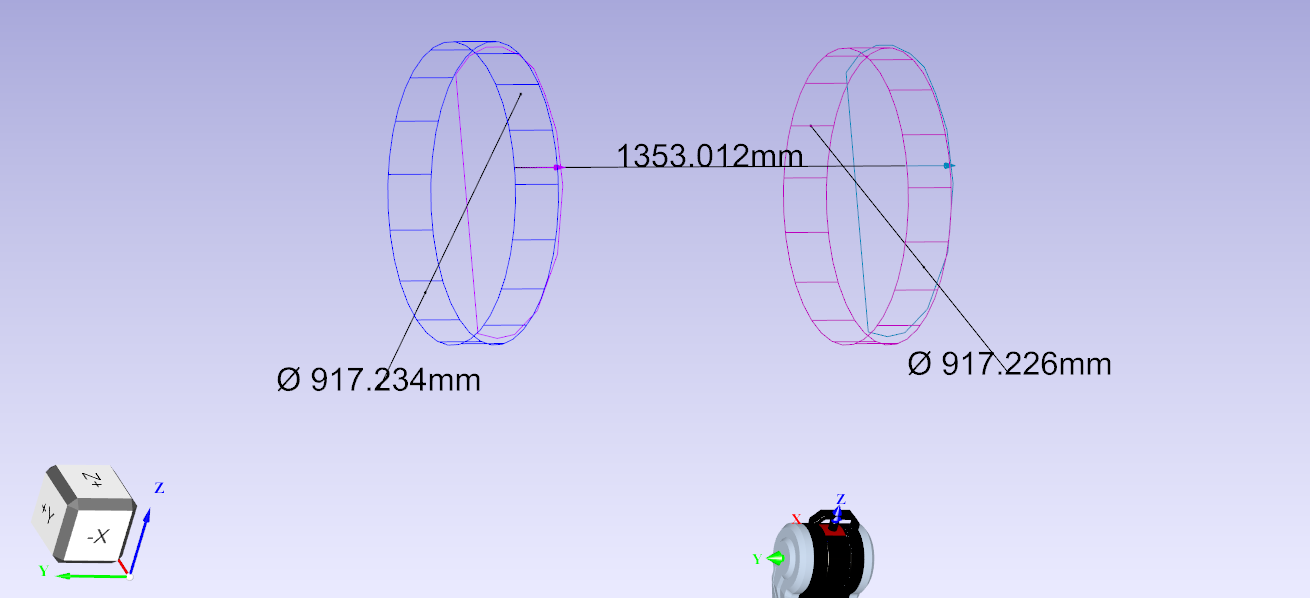

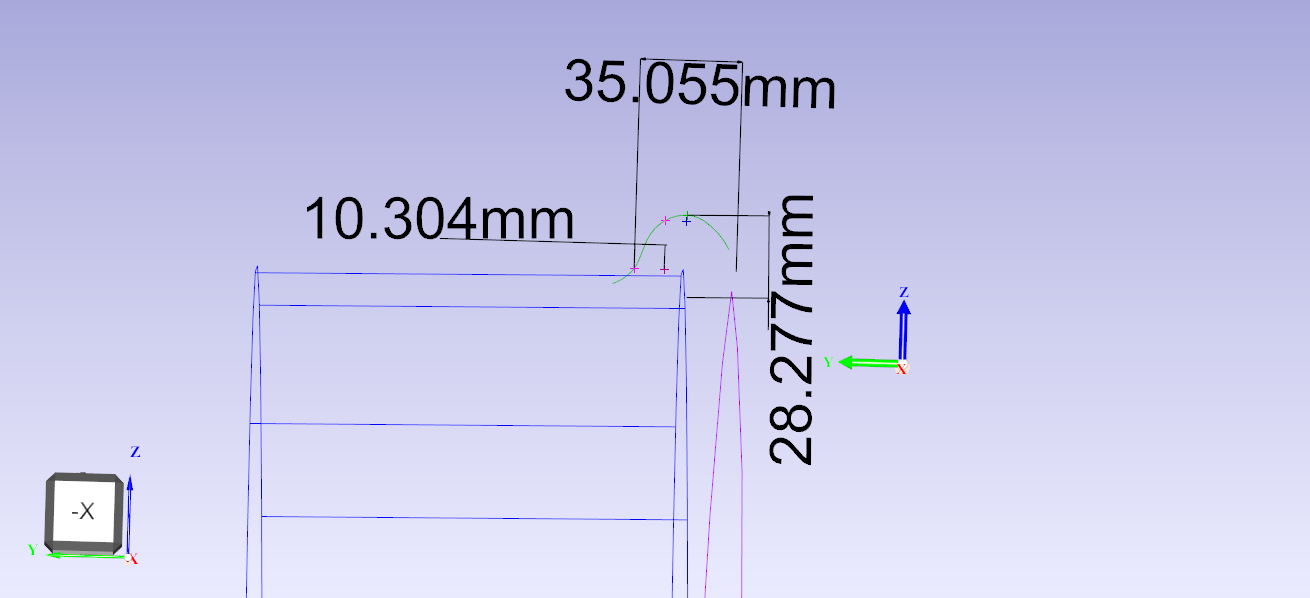

3.数据分析：利用GTS激光跟踪仪配套软件对采集的数据进行处理和分析，软件可以拟合出对应的特征，通过这些特征可自动计算出轮径，轮缘厚度，轮缘高度，轮对距离等
4.结果验证：将测量结果与标准轮对的理论值进行比较，验证测量的准确性。若误差在允许范围内，则测量结果有效。
激光跟踪仪以高精度、高效率的测量优势，精准的三维坐标采集与智能分析，实现轮对参数的快速精准检测与故障预警。
