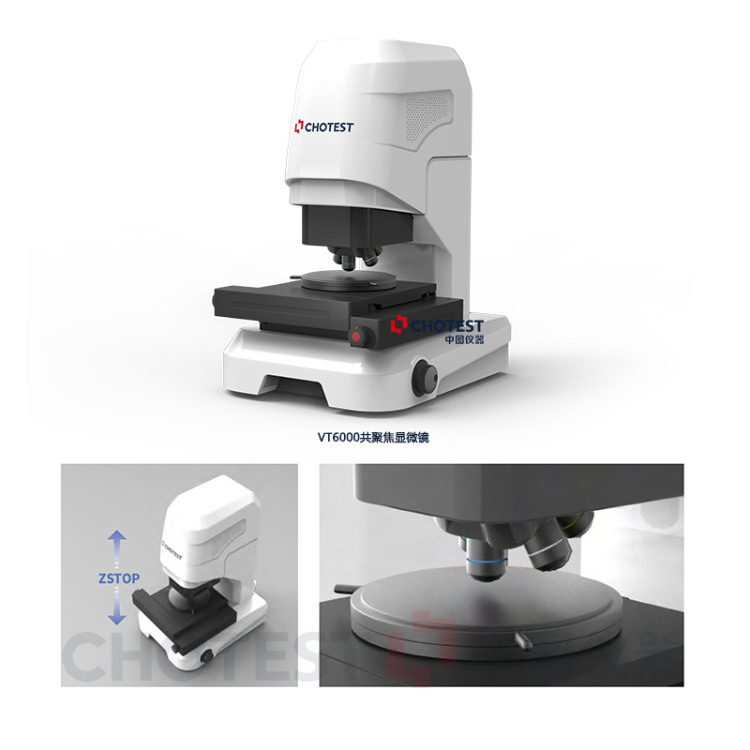

三维表面形貌共聚焦显微镜

VT6000三维表面形貌共聚焦显微镜用于对各种精密器件及材料表面进行微纳米级测量。可测各类包括从光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等。

VT6000三维表面形貌共聚焦显微镜以共聚焦技术为原理结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量。

产品功能

1)3D测量功能：设备具备表征微观3D形貌的轮廓尺寸及粗糙度测量功能；

2)影像测量功能：设备具备二维平面轮廓尺寸的影像测量功能，可进行长度、角度、半径等尺寸测量；

3)自动拼接功能：设备具备自动拼接功能，能够实现大区域的拼接缝合测量；

4)数据处理功能：设备具备调整位置、纠正、滤波、提取四大模块的数据处理功能；

5)分析工具功能：设备具备粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能；

6)批量分析功能：设备具备一键分析和多文件分析等辅助分析功能，可实现批量数据文件的快速分析功能；

7)便捷操作功能：设备配备操纵杆，支持操纵杆进行所有位置轴的操作及速度调节、光源亮度调节、急停等；

8)光源安全功能：光源设置无人值守下的自动熄灯功能，当检测到鼠标轨迹长时间未变动后会自主降低熄灭光源，防止光源高亮过热损坏，并有效延长光源使用寿命；

9)镜头安全功能：设备配备压力传感器，并在镜头处进行了弹簧结构设计，确保当镜头碰撞后弹性回缩，进入急停状态，大幅减小碰撞冲击力，有效保护镜头和扫描轴，消除人为操作的安全风险。

不同应用场景下的3D形貌

VT6000三维表面形貌共聚焦显微镜主要应用于半导体、光学膜材、显示行业、超精密加工等诸多领域中的微观形貌和轮廓尺寸检测中，其次是对表面粗糙度、面积、体积等参数的检测中。

影像测量功能界面

应用场景

半导体制造：晶圆表面缺陷检测、V型槽深度测量、激光孔形貌分析。

3C电子：手机玻璃屏平整度、微透镜阵列曲率、PCB基材粗糙度检测。

汽车工业：精密零部件几何轮廓、金刚石钻头磨损评估。

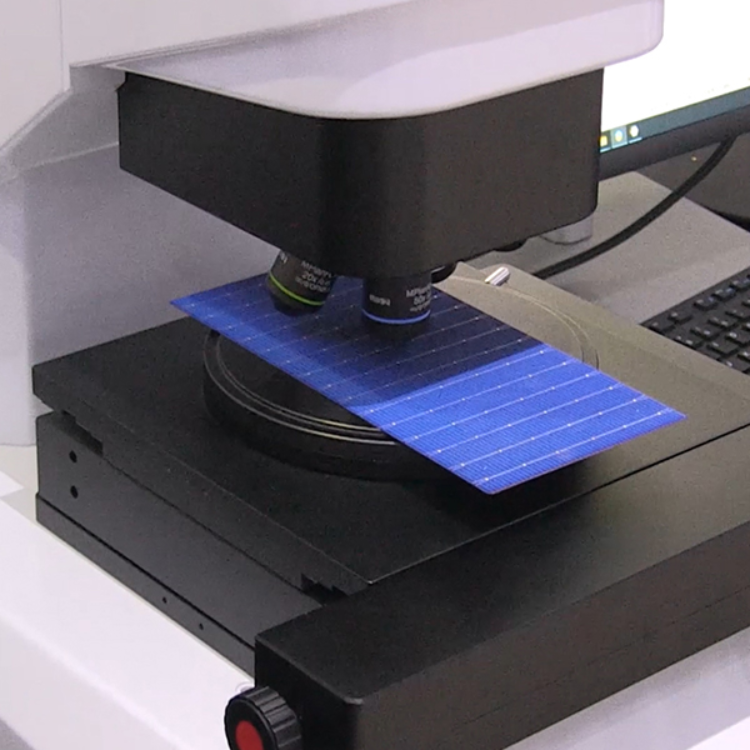

科研与新材料：超光滑表面粗糙度、微纳结构体积计算、太阳能栅线形貌建模。

部分技术指标

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。

如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
