LMK1C1104A系列时钟缓冲器技术文档总结

LMK1C110xA 是德州仪器 （TI） 的模块化、高性能、低偏斜、通用时钟缓冲器系列。整个系列的设计都考虑到了模块化方法。有五种不同的扇出变体可供选择，1：2、1：3、1：4、1：6 和 1：8。

该系列中的所有器件都相互引脚兼容，并向后兼容 CDCLVC110x 系列，便于作。
*附件：lmk1c1104a.pdf

LMK1C110xA 支持异步输出使能控制 （1G），当 1G 为低电平时，该控制将输出切换到低电平状态。异步启用和禁用有助于 1PPS 应用和直流输入作。这些器件具有故障安全输入，可在没有输入信号的情况下防止输出振荡，并允许在提供VDD之前输入信号。

特性

• 高性能 1：2、1：3、1：4、1：6 和 1：8 LVCMOS 时钟缓冲器
• 极低的输出偏斜：
  • LMK1C1102A、LMK1C1103A和LMK1C1104A < 50ps
  • LMK1C1106和LMK1C1108 < 55ps
• 极低的附加抖动：
  • LMK1C1102A、LMK1C1103A和LMK1C1104A
    • 7.5fs（典型值）在V时 DD = 3.3伏
    • V 时典型值为 10fs DD = 2.5伏
    • 19.2fs（典型值）在V时 DD = 1.8伏
  • LMK1C1106A和LMK1C1108A
    • VDD = 3.3V 时典型值为 12fs
    • VDD = 2.5V时为15fs（典型值）
    • VDD = 1.8V 时典型值为 28fs
• 极低的传播延迟< 3ns
• 异步输出使能
• 电源电压：3.3V、2.5V 或 1.8V
  • 故障安全输入：所有电源电压下 3.3V 容差输入
• fmax = 250MHz（3.3V）fmax = 200MHz（2.5V或1.8V）
• 工作温度范围：–40°C 至 125°C

参数

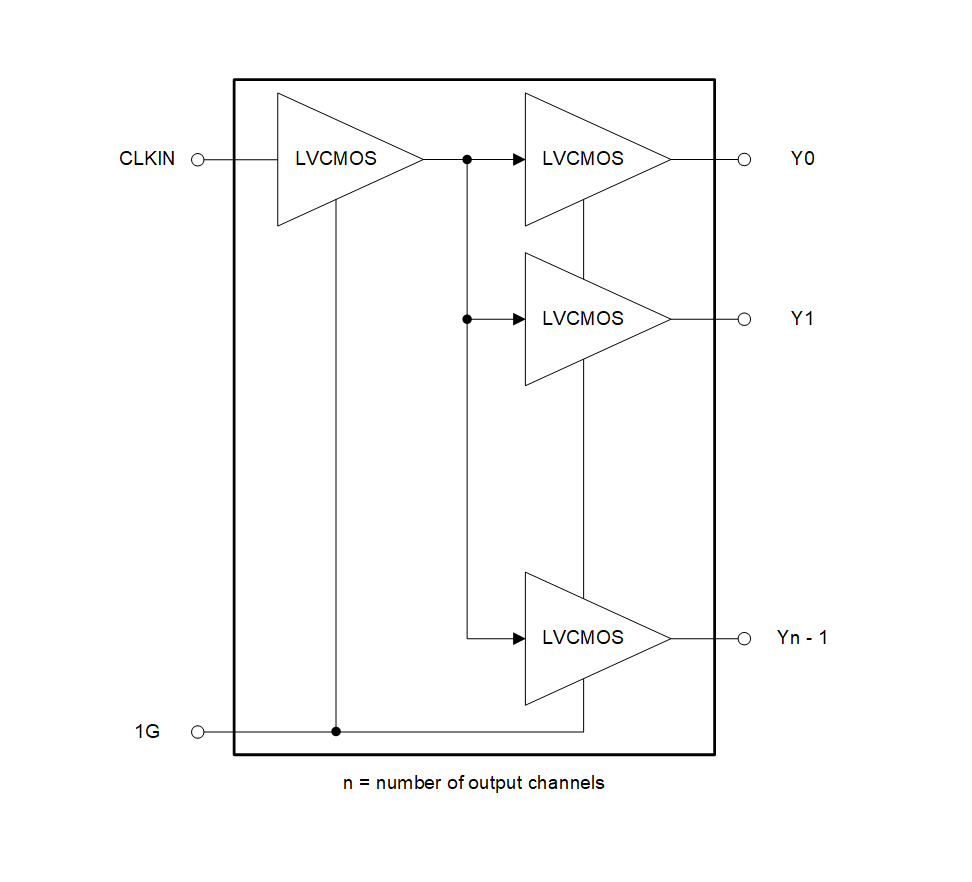

方框图

?1. 产品概述?
LMK1C110xA是德州仪器（TI）推出的高性能、低噪声异步LVCMOS时钟缓冲器家族，包含1:2/1:3/1:4/1:6/1:8五种输出配置型号（如LMK1C1102A、LMK1C1104A等）。核心特性包括：

• ?低输出偏斜?：1:2/1:3/1:4型号<50ps，1:6/1:8型号<55ps。
• ?超低附加抖动?：典型值7.5fs（3.3V供电）至28fs（1.8V供电）。
• ?快速传播延迟?：<3ns，支持异步输出使能控制（1G引脚）。
• ?宽电压范围?：1.8V/2.5V/3.3V供电，输入兼容3.3V信号。
• ?高频率支持?：最高250MHz（3.3V）或200MHz（2.5V/1.8V）。

?2. 关键应用领域?

• 工业自动化（电机驱动、工厂控制）
• 通信设备与数据中心
• 电网基础设施
• 医疗成像与1PPS（秒脉冲）同步系统

?3. 封装与引脚配置?

• ?封装类型?：TSSOP（8/14/16引脚）和WSON（8引脚，2mm×2mm）。
• ?引脚功能?：
  • CLKIN：时钟输入，内置300kΩ下拉电阻。
  • 1G：异步输出使能（高电平有效）。
  • Y0-Y7：LVCMOS输出，未用可悬空。
  • VDD/GND：电源与接地引脚，需就近放置去耦电容。

?4. 电气特性?

• ?工作温度?：-40°C至125°C。
• ?输出驱动能力?：支持50Ω传输线匹配，20%–80%上升/下降时间<1ns（1.8V供电）。
• ?功耗?：静态电流低至25μA，动态电流随频率增加（如100MHz时典型值14mA@3.3V）。

?5. 设计建议?

• ?电源去耦?：每个VDD引脚配置0.1μF电容，建议增加铁氧体磁珠抑制高频噪声。
• ?布局优化?：缩短电源回路，优先使用0402封装电容；未用输出可悬空。
• ?信号完整性?：匹配传输线阻抗，推荐串联电阻（如50Ω）减少反射。
