?LMK00334-Q1 四输出时钟缓冲器和电平转换器技术文档总结

LMK00334 -Q1 器件是一款 4 输出 HCSL 扇出缓冲器，用于高频、低抖动时钟、数据分配和电平转换。它能够为 ADC、DAC、多千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI 和高频背板分配参考时钟。

输入时钟可以从两个通用输入或一个晶体输入中选择。选定的输入时钟分配到两个HCSL输出和一个LVCMOS输出的两组。LVCMOS 输出具有同步使能输入，可在使能或禁用时实现无欠幅脉冲作。LMK00334 -Q1采用3.3 V内核电源和三个独立的3.3 V或2.5 V输出电源供电。

LMK00334 -Q1 具有高性能、多功能性和能效，非常适合替代固定输出缓冲器器件，同时增加系统中的时序裕量。
*附件：lmk00334-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 器件温度等级 2：–40°C 至 105°C 环境工作温度范围
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C5
  • 设备 MM ESD 分类级别 M2
• 3：1 输入多路复用器
  • 两个通用输入工作频率高达 400 MHz，并接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟
  • 一个晶体输入接受10至40 MHz晶体或单端时钟
• 两个组，每个组有两个差分输出
  • HCSL 或 Hi-Z（可选）
  • PCIe Gen3/Gen4 在 100 MHz 时的附加 RMS 相位抖动：
    • 30 fs RMS（典型值）
• 高PSRR：156.25 MHz时为–72 dBc
• LVCMOS 输出，带同步使能输入
• 引脚控制配置
• VCC内核电源：3.3 V ± 5%
• 三个独立的VCCO输出电源：3.3 V、2.5 V ± 5%
• 工业温度范围：–40°C 至 +105°C
• 32 引脚 WQFN（5 mm × 5 mm）

参数

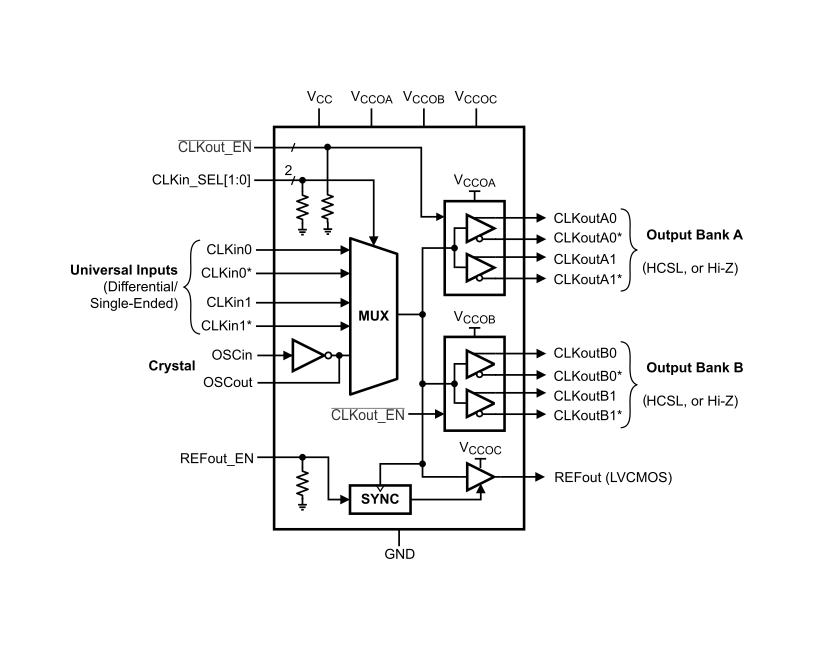

方框图

?1. 核心特性?

• ?汽车级认证?：符合AEC-Q100 Grade 2标准，工作温度范围-40°C至105°C，支持HBM ESD Level 2、CDM ESD Level C5、MM ESD Level M2。
• ?输入多路复用器?：3:1输入选择（2个通用输入支持LVPECL/LVDS/CML等，1个晶体输入支持10-40 MHz）。
• ?输出配置?：
  • 两路独立输出组（每组2个差分HCSL输出），支持Hi-Z模式。
  • 1个LVCMOS输出，带同步使能控制。
• ?低抖动性能?：
  • PCIe Gen5/4/3典型附加RMS相位抖动低至30 fs（100 MHz时）。
  • 高电源抑制比（PSRR）：-72 dBc（156.25 MHz时）。
• ?电源设计?：
  • 核心供电：3.3 V ±5%。
  • 独立输出供电（VCCOA/B/C）：3.3 V或2.5 V ±5%。

?2. 应用场景?

• ?汽车电子?：信息娱乐系统（车机单元）、ADAS（自动驾驶控制器）。
• ?高速通信?：PCIe时钟分配、多千兆以太网、光纤通道、SATA/SAS等。

?3. 关键参数?

• ?输入频率范围?：通用输入最高400 MHz，晶体输入10-40 MHz。
• ?输出频率范围?：HCSL输出支持DC至400 MHz，LVCMOS输出支持DC至250 MHz。
• ?封装与功耗?：
  • 32引脚WQFN（5 mm × 5 mm）。
  • 典型核心电流消耗8.5 mA（输出禁用时），HCSL输出组总功耗约58.5 mA。

?4. 设计要点?

• ?布局建议?：
  • 电源旁路需靠近引脚放置0.1 ?F电容，降低噪声。
  • 未使用的输出引脚应悬空或禁用以减少功耗。
• ?热管理?：通过PCB散热焊盘（DAP）连接地平面，建议使用多通孔增强散热。

?注?：本文档为德州仪器（TI）发布的完整技术规格，涵盖电气特性、引脚功能、应用电路及可靠性数据，适用于汽车和工业高精度时钟分配系统设计。
