?LMK1D1208I 低附加抖动LVDS缓冲器技术文档总结

LMK1D1208I是一个 I 2C 可编程 LVDS 时钟缓冲器。该器件具有两个输入和八对差分LVDS时钟输出（OUT0至OUT7），时钟分配偏斜最小。输入可以是 LVDS、LVPECL、LVCMOS、HCSL 或 CML。

该LMK1D1208I专为驱动 50 Ω输电线路而设计。在单端模式下驱动输入时，向未使用的负输入引脚施加适当的偏置电压。
*附件：lmk1d1208i.pdf

I 2C编程使该器件能够配置为单组缓冲器（两个输入中的一个分配到八个输出对）或双组缓冲器（每个输入分配到四个输出对）。每个输出都可以配置为具有标准 （350 mV） 或升压 （500 mV） 摆幅。该器件还通过 I 2C 编程集成了单独的输出通道使能或禁用。该LMK1D1208I具有故障安全输入，可防止在没有输入信号的情况下输出端振荡，并允许在提供VDD之前输入信号。

该器件在1.8V、2.5V或3.3V电源环境中工作，特性范围为–40°C至105°C（环境温度）。

特性

• 高性能LVDS时钟缓冲器系列，具有2个输入和8个输出
• 输出频率高达 2 GHz
• 电源电压：1.8 V / 2.5 V / 3.3 V ± 5%
• 通过 I 2C 编程实现器件可配置性
  • 单独的输入和输出启用/禁用
  • 单独的输出幅度选择（标准或升压）
  • 银行输入多路复用器
• 通过 IDX 引脚的四个可编程 I 2C 地址
• 低附加抖动：在156.25 MHz时，12kHz至20MHz时最大值<60 fs RMS
  • 极低的本底相位噪声：-164 dBc/Hz（典型值）
• 极低的传播延迟：最大< 575 ps
• 输出偏斜：最大20 ps
• 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML
• 故障安全输入
• LVDS基准电压，V AC_REF，可用于电容耦合输入
• 工业温度范围：–40°C 至 105°C
• 可用套餐
  • 6 mm × 6 mm 40 引脚 VQFN （RHA）

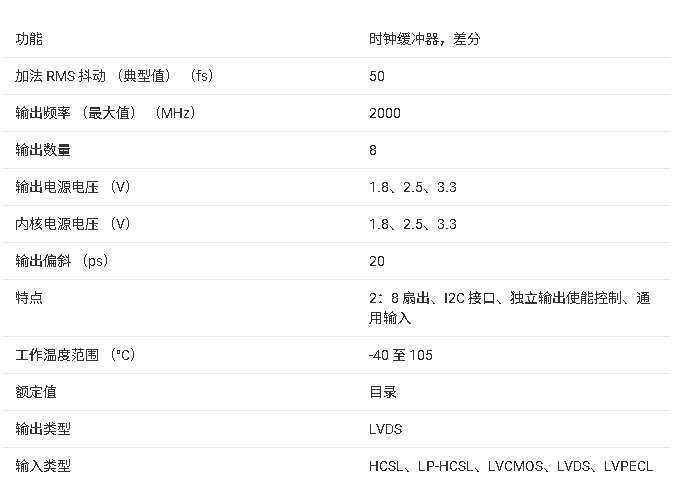

参数

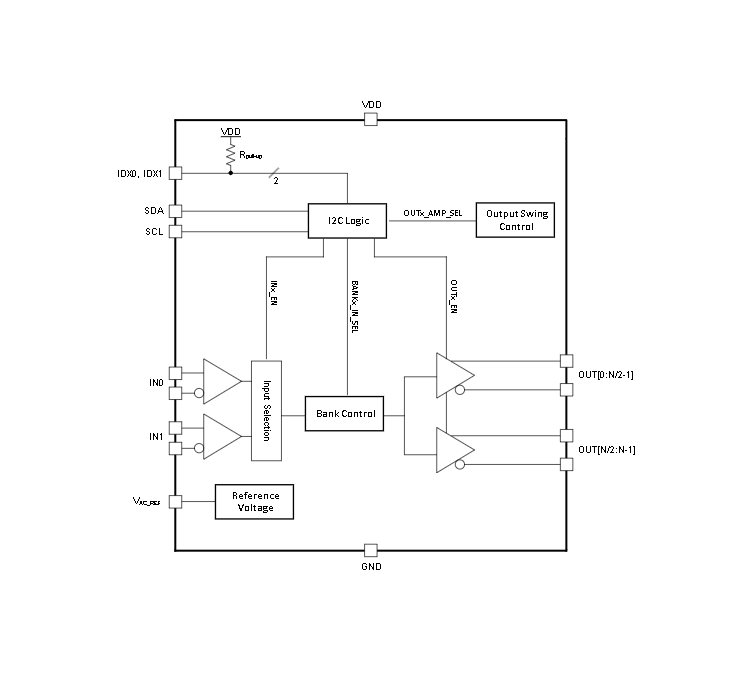

方框图

?1. 产品概述?
LMK1D1208I是德州仪器（TI）推出的I2C可编程、低附加抖动LVDS时钟缓冲器，具有以下核心特性：

• ?输入/输出配置?：2路差分输入（支持LVDS/LVPECL/LVCMOS/HCSL/CML）和8路差分LVDS输出。
• ?性能参数?：输出频率高达2 GHz，传播延迟<575 ps，输出偏移≤20 ps，附加抖动<60 fs RMS（12 kHz-20 MHz带宽）。
• ?供电灵活性?：支持1.8 V/2.5 V/3.3 V ±5%电源电压，工业级温度范围（-40°C至105°C）。
• ?封装?：6 mm × 6 mm 40引脚VQFN（RHA）封装。

?2. 关键功能?

• ?I2C编程?：通过I2C接口配置输入/输出使能、输出幅度（标准350 mV/增强500 mV）、输入多路复用等。
• ?双工作模式?：
  • ?单缓冲模式?：1路输入分配至8路输出。
  • ?双缓冲模式?：每路输入独立分配至4路输出（共2组）。
• ?故障保护?：输入支持失效安全逻辑，无输入信号时防止输出振荡。
• ?低功耗设计?：支持动态关闭未使用的输入/输出通道以降低功耗。

?3. 应用场景?

• 电信与网络设备
• 医疗成像系统
• 测试测量仪器
• 无线通信及专业音视频设备

?4. 电气特性?

• ?电源电流?：静态电流55 mA（默认），100 MHz全输出启用时95 mA（标准摆幅）或110 mA（增强摆幅）。
• ?输出特性?：差分电压250-650 mV（可调），共模电压0.8-1.375 V。
• ?时序指标?：上升/下降时间≤300 ps，启用/禁用延迟1 μs。

?5. 设计支持?

• ?布局建议?：强调热焊盘连接PCB地平面散热，推荐高频去耦电容靠近电源引脚。
• ?终端匹配?：提供LVDS/LVPECL/LVCMOS输入及输出的AC/DC耦合方案示例。
• ?热管理?：结温限值135°C，需通过PCB散热设计控制温度。
