?LMK1D121x系列低附加抖动LVDS缓冲器技术文档总结

LMK1D1212时钟缓冲器以最小偏斜将两个可选时钟输入（IN0、IN1）中的一个分配到12对差分LVDS时钟输出（OUT0至OUT11）。同样，LMK1D1216分配16对差分LVDS时钟输出（OUT0至OUT15）。LMK1D121x 系列可以接受两个时钟源进入输入多路复用器。输入可以是LVDS、LVPECL、LP-HCSL、HCSL、CML或LVCMOS。

LMK1D121x 专为驱动 50 Ω传输线而设计。在单端模式下驱动输入时，向未使用的负输入引脚施加适当的偏置电压。
*附件：lmk1d1216.pdf

IN_SEL引脚选择路由到输出的输入。如果此引脚保持打开状态，则会禁用输出（静态低电平）。该部件支持故障安全功能。该器件还集成了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。

该器件在 1.8V 或 2.5V 或 3.3V 电源环境中工作，特性范围为 –40°C 至 105°C（环境温度）。

特性

• 高性能LVDS时钟缓冲器系列：高达2 GHz
  • 2：12 差分缓冲器 （LMK1D1212）
  • 2：16差分缓冲器（LMK1D1216）
• 电源电压：1.71 V 至 3.465 V
• 低附加抖动：在156.25 MHz时，12kHz至20MHz时最大值<60 fs RMS
  • 极低的本底相位噪声：-164 dBc/Hz（典型值）
• 极低的传播延迟：最大< 575 ps
• 输出偏斜：最大20 ps
• 高摆幅LVDS（升压模式）：AMP_SEL = 1时典型值为500 mV VOD
• 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平
• LVDS基准电压，V AC_REF，可用于电容耦合输入
• 工业温度范围：–40°C 至 105°C
• 包装在
  • LMK1D1212：6 毫米× 6 毫米、40 引脚 VQFN （RHA）
  • LMK1D1216：7 毫米× 7 毫米、48 引脚 VQFN （RGZ）

参数

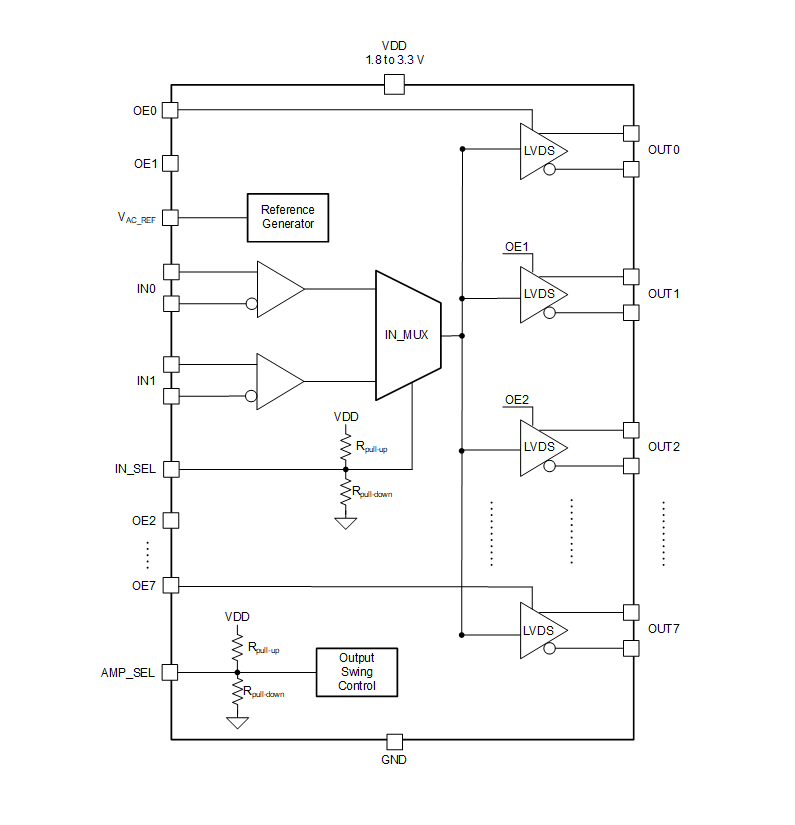

方框图

?1. 产品概述?
LMK1D121x是德州仪器(TI)推出的高性能LVDS时钟缓冲器系列，包含LMK1D1212（2:12差分缓冲器）和LMK1D1216（2:16差分缓冲器）。核心特性包括：

• ?工作频率?：支持高达2 GHz的时钟信号
• ?低附加抖动?：<60 fs RMS（12 kHz至20 MHz带宽，156.25 MHz时）
• ?宽电压范围?：1.71 V至3.465 V供电
• ?低传播延迟?：<575 ps
• ?工业级温度范围?：-40°C至105°C

?2. 关键特性?

• ?输入兼容性?：支持LVDS、LVPECL、LVCMOS、HCSL、CML等多种信号电平
• ?输出配置?：
  • LMK1D1212：12对差分LVDS输出（OUT0-OUT11）
  • LMK1D1216：16对差分LVDS输出（OUT0-OUT15）
• ?输出摆幅控制?：通过AMP_SEL引脚选择标准（350 mV）或增强（500 mV）LVDS输出幅度
• ?封装选项?：
  • LMK1D1212：6 mm × 6 mm 40引脚VQFN（RHA）
  • LMK1D1216：7 mm × 7 mm 48引脚VQFN（RGZ）

?3. 应用领域?

• 电信与网络设备
• 医疗成像系统
• 测试测量仪器
• 无线基础设施
• 专业音视频及数字标牌

?4. 功能描述?

• ?输入选择?：通过IN_SEL引脚选择两路输入（IN0或IN1），支持失效保护功能（输入悬空时输出静态低电平）。
• ?输出控制?：未使用的输出建议以100 Ω电阻差分端接以优化性能。
• ?热管理?：裸露焊盘（DAP）需连接至PCB地平面以增强散热。

?5. 性能参数?

• ?电源电流?：
  • 静态电流（LMK1D1212）：65 mA（典型值）
  • 100 MHz工作时（LMK1D1216）：120-150 mA
• ?相位噪声?：-164 dBc/Hz（典型值，156.25 MHz时）
• ?输出偏斜?：≤20 ps（同器件内输出间）

?6. 设计建议?

• ?电源去耦?：每个电源引脚需就近放置0.1 μF高频旁路电容，推荐使用铁氧体磁珠隔离板级电源噪声。
• ?布局指南?：缩短高速信号走线长度，保持差分对对称性，热焊盘需充分焊接至PCB地平面。

?7. 文档支持?
包含完整引脚定义、电气特性表、典型应用电路及封装机械图纸（如SCALE 2.200的VQFN封装尺寸图）。
