?LMK1D1208P 低附加抖动LVDS缓冲器技术文档总结

LMK1D1208P时钟缓冲器将两个可选时钟输入（IN0和IN1）中的一个分配给8对差分LVDS时钟输出（OUT0至OUT7），时钟分配的偏斜最小。输入可以是 LVDS、LVPECL、LVCMOS、HCSL 或 CML。

该LMK1D1208P专为驱动 50 Ω输电线路而设计。在单端模式下驱动输入时，向未使用的负输入引脚施加适当的偏置电压。IN_SEL引脚选择路由到输出的输入。该器件支持故障安全输入功能。该器件还集成了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。
*附件：lmk1d1208p.pdf

通过将相应的OEx引脚设置为逻辑高电平1来使能每个LVDS差分输出。如果该引脚设置为逻辑低电平 0，则输出在 Hi-Z 状态下被禁用，从而降低功耗。

该器件在1.8V、2.5V或3.3V电源环境中工作，特性范围为–40°C至105°C（环境温度）。

特性

• 高性能LVDS时钟缓冲器系列，具有2个输入和8个输出（2：8）
• 输出频率高达 2 GHz
• 用于单个输出启用/禁用的硬件引脚
• 电源电压：1.8 V / 2.5 V / 3.3 V ± 5%
• 低附加抖动：在156.25 MHz时，在12 kHz至20 MHz范围内，最大值<60 fs rms
  • 极低的本底相位噪声：-164 dBc/Hz（典型值）
• 极低的传播延迟：最大< 575 ps
• 输出偏斜：最大20 ps
• 故障安全输入
• 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML
• LVDS基准电压，V AC_REF，可用于电容耦合输入
• 工业温度范围：–40°C 至 105°C
• 可用套餐：
  • 6 mm × 6 mm 40 引脚 VQFN （RHA）

参数

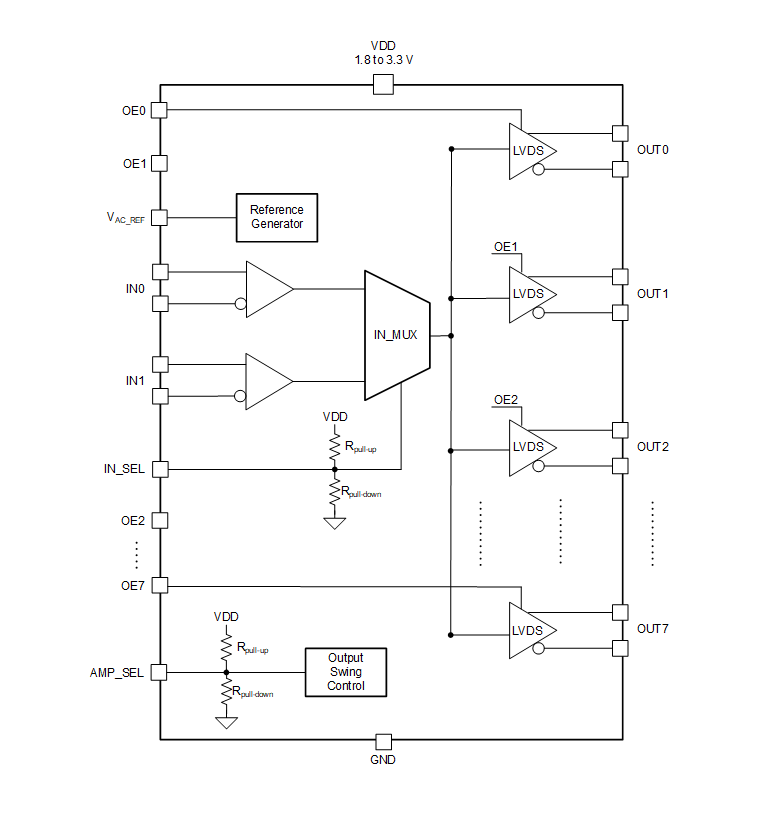

方框图

?1. 产品概述?
LMK1D1208P是德州仪器（TI）推出的高性能LVDS时钟缓冲器，具有2输入8输出（2:8）架构，专为低抖动时钟分配设计。核心特性包括：

• ?工作频率?：支持高达2 GHz输出
• ?电源电压?：1.8V/2.5V/3.3V ±5%
• ?低抖动性能?：<60 fs RMS（12 kHz至20 MHz带宽，156.25 MHz时）
• ?封装?：6mm×6mm 40引脚VQFN（RHA）

?2. 关键特性?

• ?输入兼容性?：支持LVDS、LVPECL、LVCMOS、HCSL、CML多种信号类型
• ?输出控制?：硬件引脚独立控制每路输出使能/禁用（Hi-Z状态）
• ?低功耗设计?：禁用输出时可降低功耗
• ?工业级温度范围?：-40°C至105°C

?3. 应用场景?

• 电信与网络设备
• 医疗成像系统
• 测试测量仪器
• 无线基础设施
• 专业音视频设备

?4. 技术细节?

• ?信号完整性?：
  • 差分输出幅度350/500 mV（可通过AMP_SEL引脚选择）
  • 最大传播延迟<575 ps
  • 输出间偏斜<20 ps
• ?电源管理?：
  • 静态电流75 mA（典型值）
  • 需配合去耦电容和铁氧体磁珠优化供电噪声

?5. 设计支持?

• ?布局建议?：
  • 裸露焊盘需连接PCB地平面散热
  • 推荐使用4层板设计，高频旁路电容靠近电源引脚
• ?输入/输出端接方案?：
  • 提供DC耦合/AC耦合配置示例（如LVDS接收器需100Ω差分端接）
