?CDCBT1001 1.2V至1.8V时钟缓冲器与电平转换器技术文档总结

该CDCBT1001是1.2 V至1.8 V时钟缓冲器和电平转换器。VDD_IN引脚电源电压定义输入LVCMOS时钟电平。VDD_OUT引脚电源电压定义输出LVCMOS时钟电平。VDD_IN = 1.2 V ± 10%。VDD_OUT = 1.8 V ± 10%

24 MHz时的12 kHz至5 MHz附加RMS抖动小于0.8 ps。
*附件：cdcbt1001.pdf

特性

• 时钟频率范围：直流至24 MHz
• 1.2V 至 1.8V LVCMOS 时钟电平转换：
  • VDD_IN = 1.2 V ± 10%
  • VDD_OUT = 1.8 V ± 10%
• 低附加抖动和相位噪声：
  • 0.8 ps最大12 kHz至5 MHz附加RMS抖动（f 外 = 24 兆赫）
  • –120 dBc/Hz 在 1 kHz 偏移时的最大相位噪声 （f 外 = 24 兆赫）
  • –148dBc/Hz 最大相位本底噪声 （f 外 = 24 MHz，f 抵消 ≥ 1 MHz）
• 5 ns 20% 至 80% 的上升/下降时间
• 10 ns 传播延迟
• 低电流消耗
• –40°C 至 85°C 工作温度范围

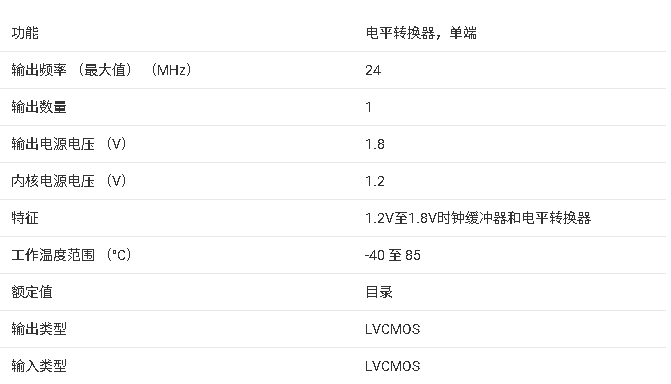

参数

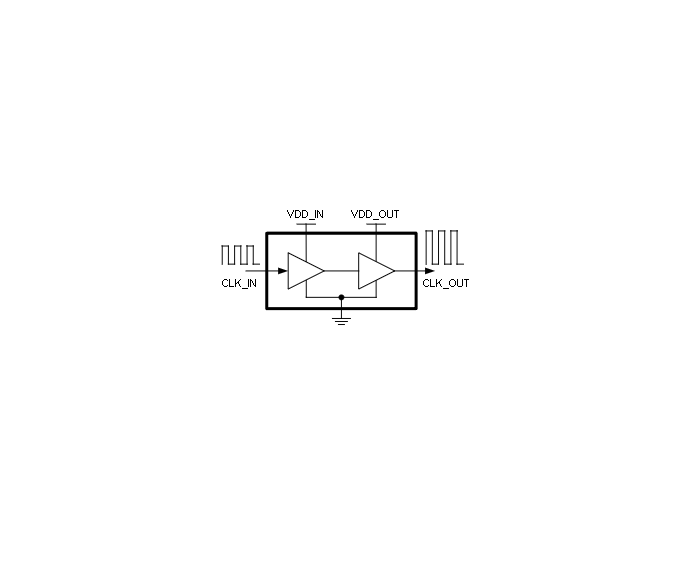

方框图

?1. 核心功能?

• ?电平转换?：支持1.2V（输入）至1.8V（输出）的LVCMOS时钟信号转换，输入/输出电压容差分别为±10%。
• ?低抖动性能?：12kHz至5MHz频段内最大附加RMS抖动仅0.8ps（24MHz输出时）。
• ?低功耗?：典型电流消耗35μA（12MHz）至60μA（24MHz）。

?2. 关键参数?

• ?电气特性?
  • 工作频率范围：DC至24MHz
  • 传播延迟：10ns
  • 上升/下降时间：5ns（20%-80%）
  • 相位噪声：≤-120dBc/Hz @1kHz偏移（24MHz输出）
• ?工作条件?
  • 温度范围：-40°C至85°C
  • 输入电压：1.08V-1.32V（VDD_IN）
  • 输出电压：1.62V-1.98V（VDD_OUT）

?3. 应用场景?

• FPGA/处理器时钟缓冲与电平转换（消费电子）
• 服务器/扩展卡中的1.2V时钟信号处理

?4. 封装与设计支持?

• ?封装?：X2SON-5（0.8mm×0.8mm超小尺寸）
• ?布局建议?：
  • 每个电源引脚需配置0.1μF去耦电容
  • 缩短走线长度以减少负载影响
  • 提供示例PCB布局图（图10-1）

?5. 附加信息?

• ?版本历史?：2022年5月首次发布
• ?文档支持?：包含热阻参数、ESD防护等级（HBM 2000V/CDM 1000V）及完整引脚功能说明

?典型应用示例?

• ?处理器时钟升压转换?：将1.2V处理器时钟信号转换为1.8V系统控制器兼容电平（图8-1），需满足输入摆幅≥850mVpp及边沿速率≥0.2V/ns。

?注意?：具体设计需参考完整数据手册的绝对最大额定值与测试条件，避免超出推荐工作范围。
