LMK1C1106 6通道输出LVCMOS 1.8V缓冲器技术手册

LMK1C110x 是德州仪器 （TI） 的模块化、高性能、低偏斜、通用时钟缓冲器系列。整个系列的设计都考虑到了模块化方法。有五种不同的扇出变体可供选择，1：2、1：3、1：4、1：6 和 1：8。

该系列中的所有器件都相互引脚兼容，并向后兼容 CDCLVC110x 系列，便于作。

所有系列成员都具有相同的高性能特性，例如低附加抖动、低偏斜和宽工作温度范围。
*附件：lmk1c1106.pdf

LMK1C110x 支持同步输出使能控制 （1G），当 1G 为低电平时，该控制将输出切换到低电平状态。这些器件具有故障安全输入，可在没有输入信号的情况下防止输出振荡，并允许在提供VDD之前输入信号。

LMK1C110x 系列在 1.8V、2.5V 和 3.3V 环境中工作，工作温度范围为 –40°C 至 125°C。

特性

• 高性能 1：6 和 1：8 LVCMOS 时钟缓冲器
• 极低的输出偏< 55 ps
• 极低的附加抖动<标称值为 25-fs
  • 12-fs（典型值）在V时 DD = 3.3 伏
  • 15-fs（典型值）在 V DD = 2.5 伏
  • V 时典型值为 28-fs DD = 1.8 伏
• 极低的传播延迟< 3 ns
• 同步输出使能
• 电源电压：3.3 V、2.5 V 或 1.8 V
  • 所有电源电压下的 3.3V 容差输入
  • 故障安全输入
• 9000 V HBM 的行业高 ESD 额定值
• f 麦克斯 = 250 MHz，对于 3.3 V f 麦克斯 = 2.5 V 和 1.8 V 时为 200 MHz
• 工作温度范围：–40°C 至 125°C
• 提供 14 引脚和 16 引脚 TSSOP 封装

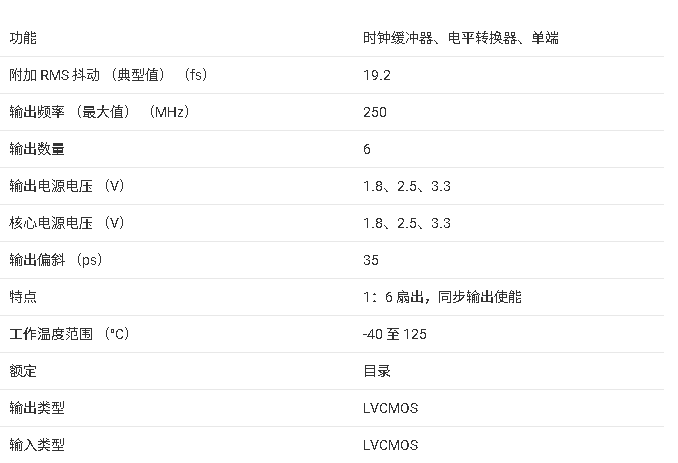

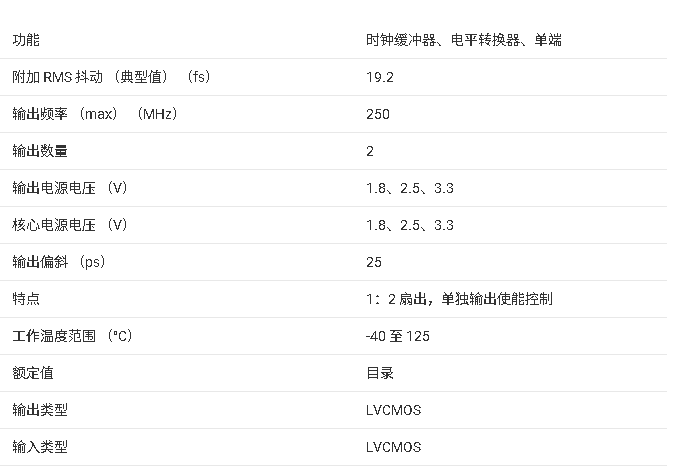

参数

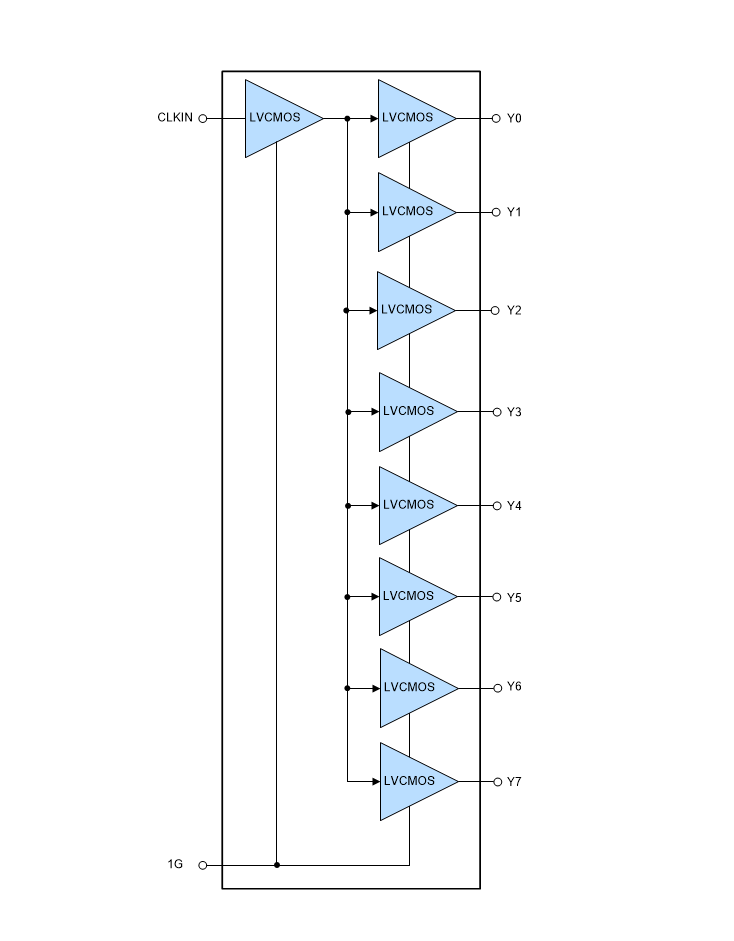

方框图

?1. 产品概述?
LMK1C110x是德州仪器(TI)推出的高性能LVCMOS时钟缓冲器家族，包含LMK1C1106（1:6分频）和LMK1C1108（1:8分频）两款型号。该系列支持1.8V、2.5V和3.3V供电，具有低抖动（最低12-fs RMS）、低输出偏斜（<55 ps）和快速传播延迟（<3 ns）等特性，适用于工业自动化、通信设备、数据中心等场景。

?2. 核心特性?

• ?电气性能?：
  • 工作频率：3.3V下250 MHz，2.5V/1.8V下200 MHz
  • 输出阻抗：50Ω（3.3V）、55Ω（2.5V）、64Ω（1.8V）
  • 同步输出使能（1G引脚控制）
• ?可靠性?：
  • ESD防护等级达9000V HBM
  • 工作温度范围：-40°C至125°C

?3. 封装与引脚?

• ?封装类型?：14/16引脚TSSOP（尺寸5.0mm×4.4mm）
• ?关键引脚功能?：
  • CLKIN：时钟输入（内部300kΩ下拉电阻）
  • Y0-Y7：LVCMOS输出（未用输出可悬空）
  • 1G：全局输出使能（高电平有效）

?4. 应用设计建议?

• ?电源滤波?：推荐使用0.1μF旁路电容靠近电源引脚，并可选铁氧体磁珠抑制高频噪声。
• ?布局优化?：信号走线需匹配特性阻抗，缩短电容接地路径以降低电感。
• ?典型配置?：支持DC耦合（串联电阻匹配阻抗）或AC耦合（用于共模电压不匹配场景）。

?5. 性能数据?

• ?抖动指标?：| 供电电压 | 典型附加抖动（12kHz-20MHz） |
  | ---------- | ----------------------------- |
  | 3.3V | 12-fs RMS |
  | 2.5V | 15-fs RMS |
  | 1.8V | 28-fs RMS |

?6. 修订与支持?

• 文档版本：SNAS814A（2022年1月修订），优化了失效保护输入描述和关键参数。
• 支持资源：提供EVM用户指南和TI E2E?技术论坛支持。

?7. 订购信息?

• 型号后缀PWR表示TSSOP封装，如LMK1C1106PWR（14引脚）、LMK1C1108PWR（16引脚），符合RoHS标准。

该系列通过模块化设计实现高兼容性，可直接替换CDCLVC110x系列，适用于对时钟信号完整性要求严苛的系统。
