LMK1D210x 时钟缓冲器将两个时钟输入（IN0 和 IN1）分配给总共多达 8 对差分 LVDS 时钟输出（OUT0、OUT7），时钟分配的偏斜最小。每个缓冲块由一个输入和多达 4 个 LVDS 输出组成。输入可以是 LVDS、LVPECL、HCSL、CML 或 LVCMOS。

LMK1D210x 专为驱动 50 Ω输电线路而设计。在以单端模式驱动输入的情况下，必须将图 9-6 所示的适当偏置电压施加到未使用的负输入引脚。
*附件：lmk1d2104.pdf

使用控制引脚（EN），可以启用或禁用输出组。如果此引脚保持打开状态，则启用两个具有所有输出的缓冲器，如果切换到逻辑“0”，则具有所有输出的两个组都被禁用（静态逻辑“0”），如果切换到逻辑“1”，则一个组及其输出被禁用，而另一个具有其输出的组被启用。该部件支持故障安全功能。该器件还集成了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。

该器件在 1.8V 或 2.5V 或 3.3V 电源环境中工作，特性范围为 –40°C 至 105°C（环境温度）。

特性

高性能LVDS时钟缓冲器系列：高达2 GHz
- 双 1：2 差分缓冲器
- 双 1：4 差分缓冲器
电源电压：1.71 V 至 3.465 V
故障安全输入作
低附加抖动：在 12 kHz 至 20 MHz @ 156.25 MHz 时<最大 60 fs RMS
- 极低的本底相位噪声：-164 dBc/Hz（典型值）
极低的传播延迟<最大值 575 ps
输出偏斜最大值 20 ps
通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平。
LVDS基准电压，VAC_REF，可用于电容耦合输入
工业温度范围：–40°C 至 105°C
包装在
- LMK1D2102：3mm x 3mm，16引脚VQFN
- LMK1D2104：5mm x 5mm，28引脚VQFN

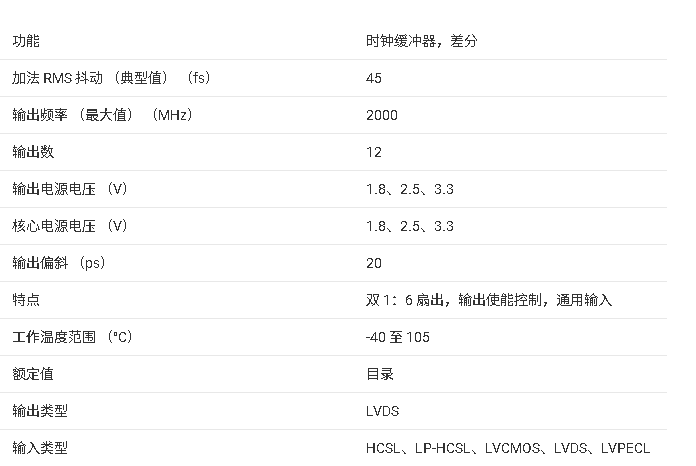

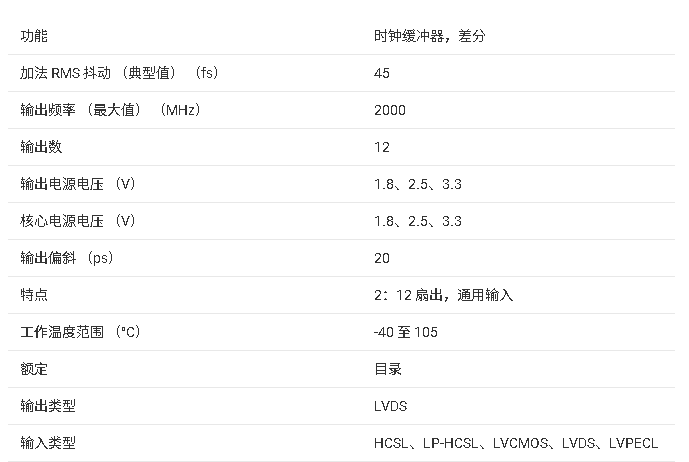

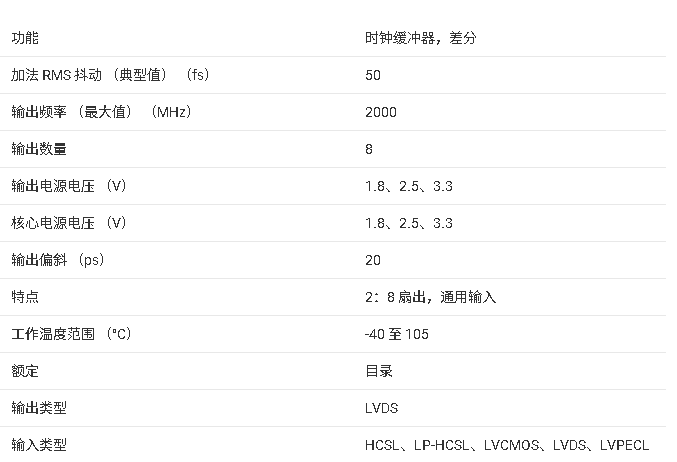

参数

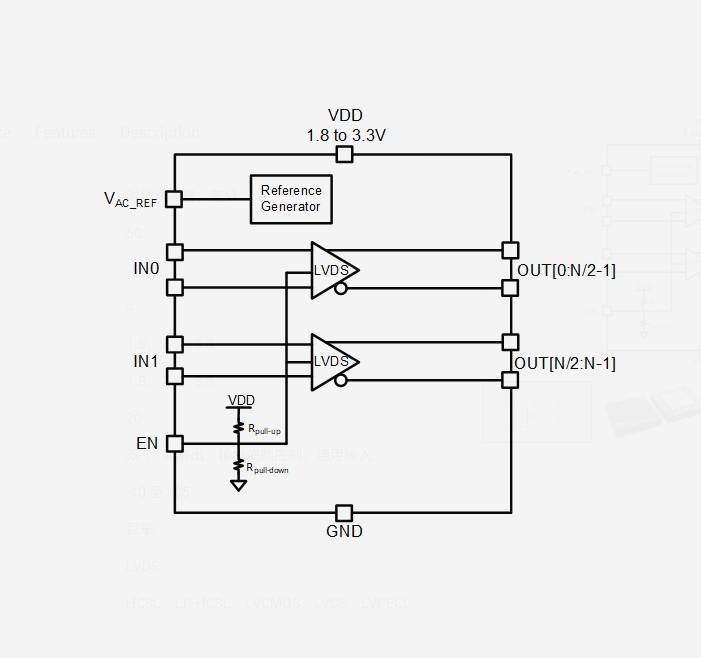

方框图

?1. 产品概述?
LMK1D210x是德州仪器（TI）推出的高性能低附加抖动LVDS时钟缓冲器系列，包含LMK1D2102（双1:2缓冲器）和LMK1D2104（双1:4缓冲器）两款型号。核心功能是将两路差分时钟输入（IN0/IN1）分配至最多8对LVDS输出（OUT0-OUT7），适用于高精度时钟分配场景。

?2. 关键特性?

?性能参数?
- 工作频率：最高2 GHz
- 电源电压：1.71V至3.465V（支持1.8V/2.5V/3.3V环境）
- 超低附加抖动：<60 fs RMS（12kHz-20MHz带宽@156.25MHz）
- 相位噪声基底：-164 dBc/Hz（典型值）
- 传播延迟：<575 ps（最大值）
- 输出偏斜：≤20 ps
?输入兼容性?
支持LVDS、LVPECL、LVCMOS、HCSL和CML多种信号电平，具备故障安全输入功能，防止无输入信号时输出振荡。
?封装与温度范围?
- LMK1D2102：3mm×3mm 16引脚VQFN
- LMK1D2104：5mm×5mm 28引脚VQFN
- 工业级温度范围：-40°C至105°C
