LMK1D210xL 是一款低噪声双时钟缓冲器，可将一个输入分配给最多 2 （LMK1D2102L）、4 （LMK1D2104L）、6 （LMK1D2106L）或 8 （LMK1D2108L）个 LVDS 输出。输入可以是 LVDS、LVPECL、HCSL、CML 或 LVCMOS。

LMK1D210xL 专为驱动 50Ω 传输线而设计。在单端模式下驱动输入时，向未使用的负输入引脚施加适当的偏置电压（见图8-8）。
*附件：lmk1d2106l.pdf

LMK1D210xL 缓冲器为不同的工作电源提供两种输出共模作（0.7V 和 1.2V）。该器件为直流耦合模式应用提供了设计灵活性。

AMP_SELA/AMP_SELB控制引脚可用于选择不同的输出幅度LVDS（350mV）或升压LVDS（500mV）。除了幅度选择外，还可以使用同一引脚禁用输出。

该器件还支持时钟和数字输入引脚的故障安全输入功能。该器件还集成了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。

特性

高性能LVDS时钟缓冲器系列：高达2GHz
- 双 1：2 差分缓冲器
- 双 1：4 差分缓冲器
- 双 1：6 差分缓冲器
- 双 1：8 差分缓冲器
电源电压：1.71V 至 3.465V
双输出共模电压作：
- 输出共模电压：1.8V电源电压时为0.7V。
- 输出共模电压：2.5V/3.3V电源电压时为1.2V
低附加抖动：
- < 1250.25MHz时，12kHz至20MHz（典型值为17fs RMS）
- < 625MHz时，12kHz至20MHz（典型值为22fs RMS）
- < 12kHz至20MHz（156.25MHz）时最大60fs RMS
- 极低的本底相位噪声：-164dBc/Hz（典型值为156.25MHz）
极低的传播延迟：最大< 575ps
输出偏斜：
- 最大15ps（LMK1D2102、LMK1D2104）
- 最大20ps（LMK1D2106、LMK1D2106）
零件到零件偏斜：150ps
高摆幅LVDS（升压模式）：AMP_SELA时典型值为500mV VOD，AMP_SELB=浮动
使用 AMP_SELA 和 AMP_SELB 启用/禁用银行
故障安全输入作
通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平
LVDS 基准电压，VAC_REF，可用于电容耦合输入
扩展的工业温度范围：–40°C 至 105°C

参数

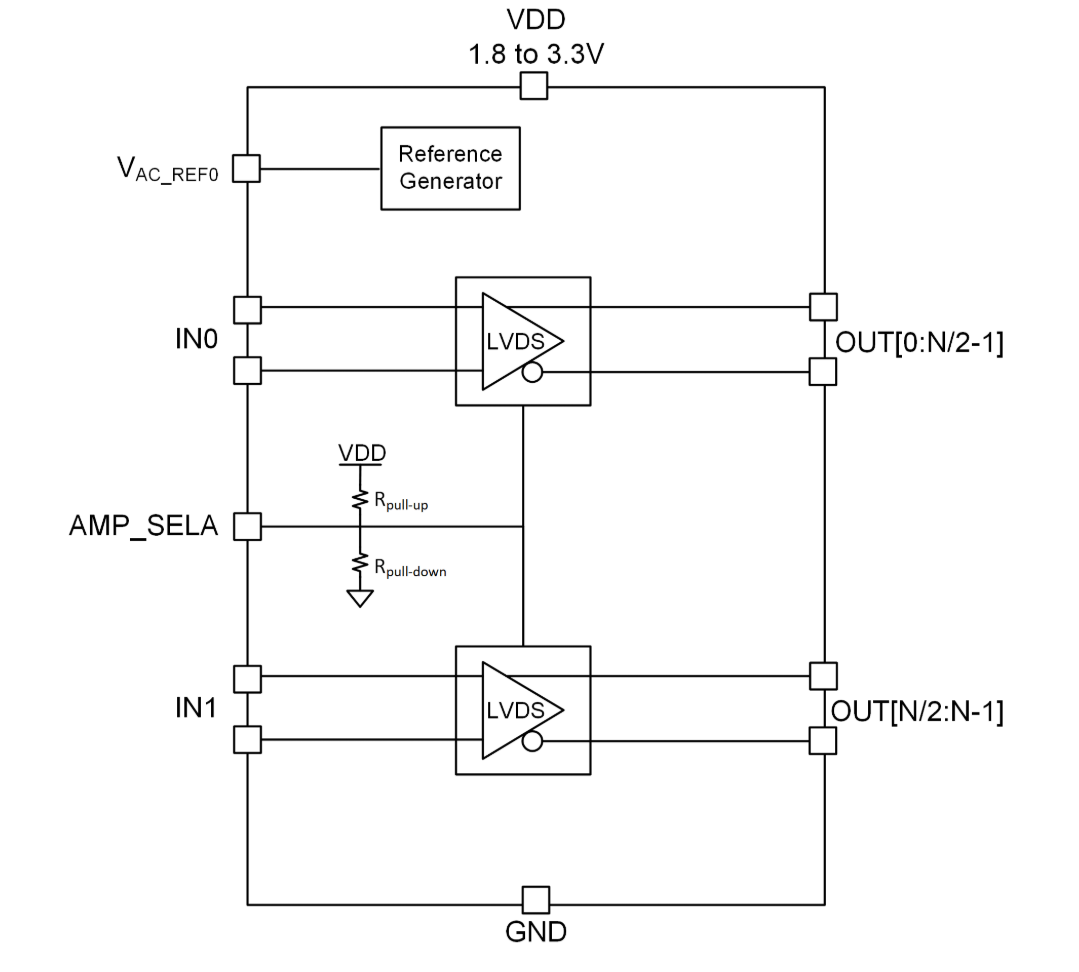

方框图

?型号系列?：LMK1D2102L（双1:2）、LMK1D2104L（双1:4）、LMK1D2106L（双1:6）、LMK1D2108L（双1:8）。
?核心功能?：高性能LVDS时钟缓冲器，支持将1路输入分配至2/4/6/8路LVDS输出，适用于高速时钟分发场景。
?关键特性?：
- ?频率范围?：最高支持2GHz输入频率。
- ?低附加抖动?：典型值<17fs RMS（12kHz–20MHz@1250.25MHz）。
- ?供电电压?：1.71V至3.465V，支持双输出共模电压（0.7V@1.8V，1.2V@2.5V/3.3V）。
- ?封装选项?：VQFN封装（尺寸3mm×3mm至7mm×7mm）。

?电源电流?：
- 全输出使能时：70mA（LMK1D2102L@100MHz）至160mA（LMK1D2108L@100MHz）。
- 低功耗模式：50μA（输出禁用）。
?输入兼容性?：支持LVDS、LVPECL、LVCMOS、HCSL、CML信号。
?输出特性?：
- 差分输出电压：250–650mV（可调幅度）。
- 传播延迟：<575ps（最大值）。

?输出使能/幅度选择?：
- 通过AMP_SELA/AMP_SELB引脚控制：
  - ?逻辑0?：350mV输出幅度。
  - ?浮空?：500mV输出幅度（默认）。
  - ?逻辑1?：关闭输出（省电模式）。
?失效保护输入?：支持输入信号在供电前驱动，避免器件损坏。
