LMK1D1208 8通道输出LVDS 1.8V、2.5V和3.3V缓冲器技术手册

LMK1D120x 时钟缓冲器将两个可选时钟输入（IN0 和 IN1）中的一个分配给 4 或 8 对差分 LVDS 时钟输出（OUT0 到 OUT7），时钟分配的偏差最小。LMK1D12x 系列可以接受两个时钟源进入输入多路复用器。输入可以是 LVDS、LVPECL、LP-HCSL、HCSL、CML 或 LVCMOS。

LMK1D12x 专为驱动 50 Ω传输线而设计。如果以单端模式驱动输入，则必须将适当的偏置电压施加到未使用的负输入引脚，如图所示。
*附件：lmk1d1208.pdf

IN_SEL引脚选择路由到输出的输入。如果该引脚保持开路，则会禁用输出（逻辑低电平）。该部件支持故障安全功能。该器件还集成了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。

该器件在 1.8V 或 2.5V 或 3.3V 电源环境中工作，特性范围为 –40°C 至 105°C（环境温度）。

特性

• 高性能LVDS时钟缓冲器系列，具有2个输入和4个（2：4）或8个（2：8）输出。
• 输出频率高达 2 GHz。
• 电源电压：1.71 V 至 3.465 V
• 低附加抖动：在156.25 MHz时，12 kHz至20 MHz范围内<最大60 fs RMS
  • 极低的本底相位噪声：–164 dBc/Hz（典型值）
• 极低的传播延迟：最大< 575 ps
• 输出偏斜：最大20 ps
• 通用输入接受 LVDS、LVPECL、LVCMOS、LP-HCSL、HCSL 和 CML 输入
• LVDS基准电压，V AC_REF，可用于电容耦合输入
• 工业温度范围：–40°C 至 105°C
• 可用套餐：
  • LMK1D1204：3 毫米× 3 毫米、16 引脚 VQFN （RGT）
  • LMK1D1208：5 mm × 5 mm 28 引脚 VQFN （RHD）

参数

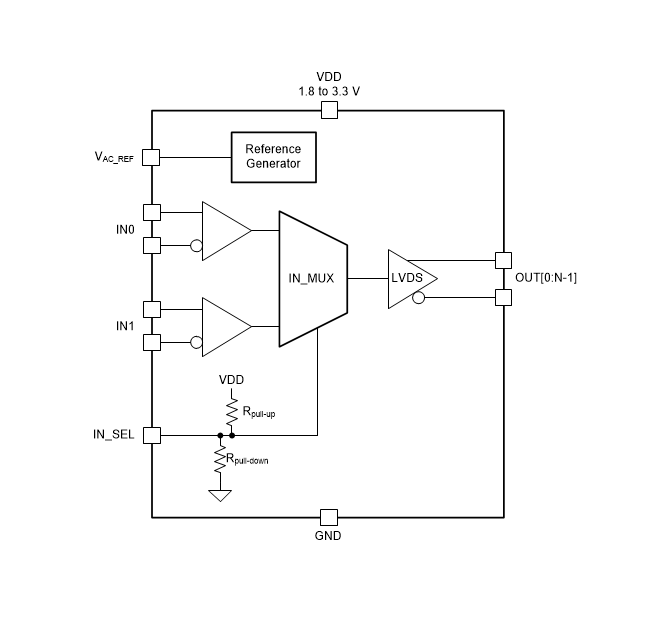

方框图

?1. 产品概述?
LMK1D120x是德州仪器（TI）推出的高性能LVDS时钟缓冲器系列，包含LMK1D1204（2:4输出）和LMK1D1208（2:8输出）两款型号。核心功能是将两路可选时钟输入（支持LVDS/LVPECL/LVCMOS等格式）分配至4或8路低抖动的LVDS输出，适用于高频时钟分发场景。

?2. 关键特性?

• ?电气性能?
  • 输出频率高达2 GHz，支持1.71V至3.465V宽电压供电。
  • 超低附加抖动：<60 fs RMS（12kHz-20MHz带宽@156.25MHz）。
  • 极低相位噪声底：-164 dBc/Hz（典型值）。
  • 传播延迟<575 ps，输出偏斜≤20 ps。
• ?输入兼容性?
  支持多种输入类型：LVDS、LVPECL、LVCMOS、LP-HCSL、HCSL、CML，并集成参考电压（VAC_REF）用于容性耦合输入。
• ?工作环境?
  工业级温度范围：-40°C至105°C，提供3mm×3mm（16引脚）和5mm×5mm（28引脚）VQFN封装。

?3. 应用领域?

• 通信与网络设备
• 医疗成像系统
• 测试测量仪器
• 无线基础设施
• 专业音视频及数字标牌

?4. 功能描述?

• ?输入选择?：通过IN_SEL引脚选择IN0或IN1作为激活输入，悬空时禁用输出。
• ?容错设计?：支持输入失效保护（Fail-Safe）和滞回特性，避免无输入信号时输出振荡。
• ?输出配置?：LVDS输出需匹配100Ω差分终端，未用输出建议接100Ω电阻以优化性能。

?5. 设计建议?

• ?电源去耦?：推荐使用1μF大电容+0.1μF高频电容组合，并串联铁氧体磁珠抑制噪声。
• ?散热管理?：裸露焊盘（DAP）需焊接至PCB地平面，通过多通孔增强散热。
• ?布局示例?：高频信号走线需短且对称，参考文档提供详细PCB层叠与焊盘设计。

?6. 性能数据?

• 相位噪声：156.25MHz下，12kHz-20MHz积分抖动46.4 fs RMS（附加抖动39.7 fs RMS）。
• 功耗：1.8V供电时典型电流95mA@1GHz，随频率线性增长。
