LMK1D2106 双组 6 通道输出 1.8V、2.5V 和 3.3V LVDS 缓冲器技术手册

LMK1D210x 时钟缓冲器将两个时钟输入（IN0 和 IN1）分配给LMK1D2108中的总共 16 对差分 LVDS 时钟输出（OUT0 至 OUT15），并在LMK1D2106中分配 12 对时钟输出（OUT0 至 OUT11），时钟分配的偏差最小。每个缓冲模块由一个输入和最多 6 （LMK1D2106） 或 8 （LMK1D2108） 个 LVDS 输出组成。输入可以是 LVDS、LVPECL、HCSL、CML 或 LVCMOS。

LMK1D210x 专为驱动 50 Ω输电线路而设计。在单端模式下驱动输入时，向未使用的负输入引脚施加适当的偏置电压（见图8-6）。
*附件：lmk1d2106.pdf

使用控制引脚 （EN），可以使能或禁用输出组。如果此引脚保持打开状态，则两个组输出都使能。如果控制引脚切换到逻辑“0”，则两个组输出都被禁用（静态逻辑“0”）。如果控制引脚切换到逻辑“1”，则一个组的输出被禁用，而另一个组的输出被启用。该器件还支持故障安全功能。该器件还集成了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。

该器件在1.8V、2.5V或3.3V电源环境中工作，特性范围为–40°C至105°C（环境温度）。

特性

• 高性能LVDS时钟缓冲器系列：高达2 GHz
  • 双 1：6 差分缓冲器
  • 双 1：8 差分缓冲器
• 电源电压：1.71 V 至 3.465 V
• 低附加抖动：在156.25 MHz时，12kHz至20MHz时最大值<60 fs RMS
  • 极低的本底相位噪声：-164 dBc/Hz（典型值）
• 极低的传播延迟：最大< 575 ps
• 输出偏斜：最大20 ps
• 高摆幅LVDS（升压模式）：AMP_SEL = 1时典型值为500 mV VOD
• 使用 EN 引脚启用/禁用组
• 故障安全输入作
• 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平
• LVDS基准电压，V AC_REF ，可用于电容耦合输入
• 工业温度范围：–40°C 至 105°C
• 包装在
  • LMK1D2106：6 毫米× 6 毫米、40 引脚 VQFN （RHA）
  • LMK1D2108：7 毫米× 7 毫米、48 引脚 VQFN （RGZ）

参数

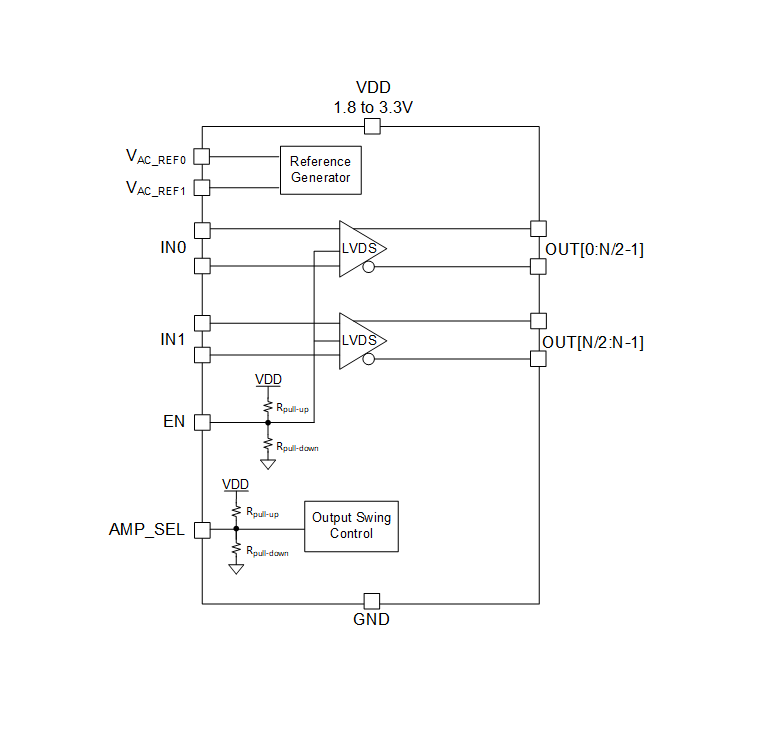

方框图

?1. 产品概述?
LMK1D2106/LMK1D2108是德州仪器（TI）推出的高性能低附加抖动LVDS时钟缓冲器，专为高精度时钟分配设计。

• ?型号差异?：
  • LMK1D2106：双1:6差分缓冲器，12对LVDS输出（OUT0-OUT11），6mm×6mm 40引脚VQFN封装。
  • LMK1D2108：双1:8差分缓冲器，16对LVDS输出（OUT0-OUT15），7mm×7mm 48引脚VQFN封装。

?2. 核心特性?

• ?电气性能?：
  • 工作电压：1.71V至3.465V（支持1.8V/2.5V/3.3V环境）。
  • 频率范围：DC至2 GHz（输入）、最高491.52 MHz（输出）。
  • 超低附加抖动：<60 fs RMS（12kHz-20MHz带宽@156.25MHz）。
  • 相位噪声：-164 dBc/Hz（典型值）。
• ?功能控制?：
  • ?EN引脚?：启用/禁用输出组（逻辑0禁用所有，逻辑1启用单组，悬空默认启用全部）。
  • ?AMP_SEL引脚?：选择输出幅度（标准LVDS 350mV或增强模式500mV）。
• ?兼容性?：支持LVDS、LVPECL、HCSL、CML、LVCMOS输入信号。

?3. 应用场景?

• 电信与网络设备
• 医疗成像系统
• 测试测量仪器
• 无线基础设施
• 专业音视频及数字标牌

?4. 关键参数?

• ?时序特性?：
  • 传播延迟：<575 ps（最大值）。
  • 输出偏移：≤20 ps（最大值）。
• ?热性能?：
  • 工作温度：-40°C至105°C。
  • 结温限制：135°C（需通过PCB散热设计保障）。

?5. 设计支持?

• ?布局建议?：
  • 裸露焊盘（DAP）需连接至PCB地平面以优化散热。
  • 推荐使用多层板设计，电源引脚需就近放置去耦电容（如0.1μF）。
• ?终端匹配?：
  • LVDS输出需接100Ω差分终端电阻（靠近接收端）。
  • 未使用的输入引脚建议通过1kΩ电阻接地。

?6. 文档结构?

• 数据手册包含详细引脚定义、电气规格、典型应用电路及封装信息（如热阻参数）。
• 修订历史记录（如2022年1月新增失效安全输入功能）。
