LMK1C1102A 1.8V、2.5V 或 3.3V 异步 2 通道输出 LVCMOS 缓冲器技术手册

科技绿洲 ? 2025-09-10 10:00 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

LMK1C110xA 是德州仪器 (TI) 的模块化、高性能、低偏斜、通用时钟缓冲器系列。整个系列的设计都考虑到了模块化方法。有五种不同的扇出变体可供选择,1:2、1:3、1:4、1:6 和 1:8。

该系列中的所有器件都相互引脚兼容,并向后兼容 CDCLVC110x 系列,便于作。
*附件:lmk1c1102a.pdf

LMK1C110xA 支持异步输出使能控制 (1G),当 1G 为低电平时,该控制将输出切换到低电平状态。异步启用和禁用有助于 1PPS 应用和直流输入作。这些器件具有故障安全输入,可在没有输入信号的情况下防止输出振荡,并允许在提供VDD之前输入信号。

特性

  • 高性能 1:2、1:3、1:4、1:6 和 1:8 LVCMOS 时钟缓冲器
  • 极低的输出偏斜:
    • LMK1C1102A、LMK1C1103A和LMK1C1104A < 50ps
    • LMK1C1106和LMK1C1108 < 55ps
  • 极低的附加抖动:
    • LMK1C1102A、LMK1C1103A和LMK1C1104A
      • 7.5fs(典型值)在V时 DD = 3.3伏
      • V 时典型值为 10fs DD = 2.5伏
      • 19.2fs(典型值)在V时 DD = 1.8伏
    • LMK1C1106A和LMK1C1108A
      • VDD = 3.3V 时典型值为 12fs
      • VDD = 2.5V时为15fs(典型值)
      • VDD = 1.8V 时典型值为 28fs
  • 极低的传播延迟< 3ns
  • 异步输出使能
  • 电源电压:3.3V、2.5V 或 1.8V
    • 故障安全输入:所有电源电压下 3.3V 容差输入
  • fmax = 250MHz(3.3V)fmax = 200MHz(2.5V或1.8V)
  • 工作温度范围:–40°C 至 125°C

参数

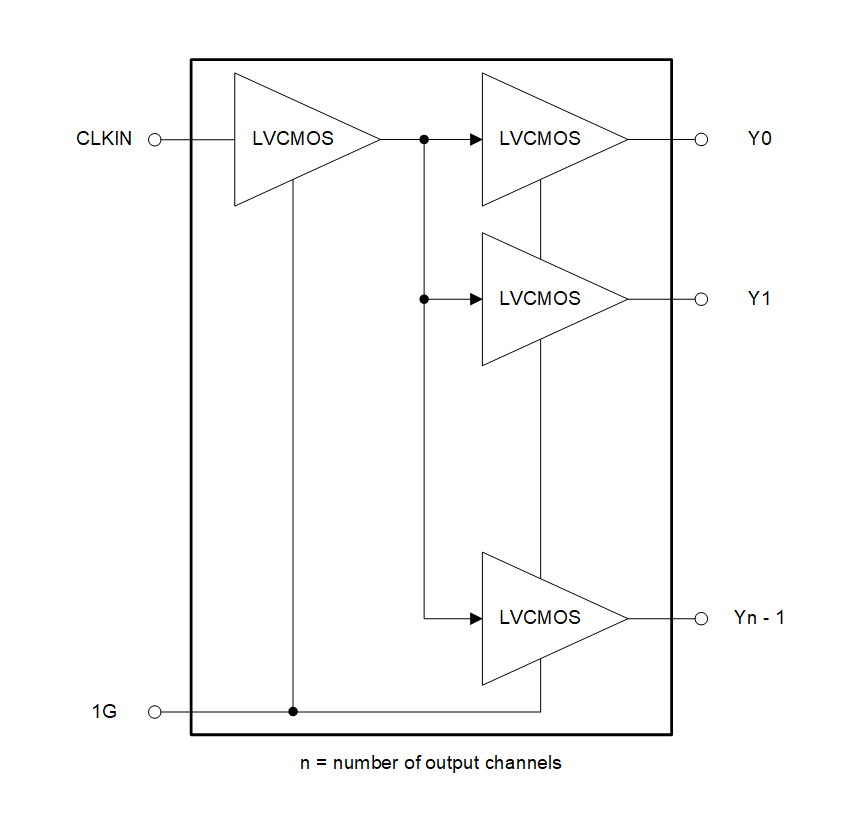

方框图

?1. 产品概述?
LMK1C110xA是德州仪器(TI)推出的高性能、低噪声异步LVCMOS时钟缓冲器家族,包含1:2/3/4/6/8五种输出配置型号(如LMK1C1102A至LMK1C1108A)。核心特性包括:

  • ?低输出偏斜?:1:2/3/4型号<50ps,1:6/8型号<55ps
  • ?超低附加抖动?:3.3V供电时典型值7.5fs(1:2/3/4)至12fs(1:6/8)
  • ?快速传播延迟?:<3ns
  • ?宽电压支持?:1.8V/2.5V/3.3V,输入兼容3.3V电平
  • ?异步输出使能?:通过1G引脚控制,适用于1PPS等需快速响应的场景

?2. 关键参数?

  • ?频率范围?:3.3V下支持250MHz,2.5V/1.8V下200MHz
  • ?工作温度?:-40°C至125°C
  • ?封装选项?:WSON(8引脚)、TSSOP(8/14/16引脚)
  • ?功耗?:100MHz负载时典型值14-33mA(依型号和电压不同)

?3. 应用领域?

?4. 设计要点?

  • ?电源去耦?:建议每个电源引脚就近放置0.1μF电容,高频场景可增加铁氧体磁珠滤波
  • ?布局优化?:缩短电源走线,优先使用0402封装电容以减少寄生电感
  • ?未用输出处理?:可悬空以降低成本

?5. 与其他系列对比?

  • 异步使能版本(LMK1C110xA)相比同步版本(CDCLVC110x)支持更快的输出切换,适用于时间敏感应用。

?6. 文档结构?
数据手册包含特性、引脚定义、电气规格、热性能、应用电路及封装信息,并附有JEDEC标准兼容的机械图纸和贴装指南。
