?TLC5905 LED驱动器技术文档总结

该TLC5905是一款恒流驱动器，集成了移位寄存器、数据锁存器、电流值可调的恒流电路和使用脉宽控制的 256 灰度显示。输出电流可选择为最大 80 mA（16 位）或 120 mA（8 位）。恒流输出的电流值由一个外部电阻器设置。将该器件安装在印刷电路板（PCB）上后，可以使用外部数据输入调整LED模块（IC）之间的亮度偏差，并通过亮度调节电路完成面板的亮度控制。此外，该器件还集成了输出电压监控器（OVM），用于通过监控恒流输出来检测LED开路检测（LOD）。此外，该器件还集成了看门狗定时器（WDT）电路，当动态扫描作期间扫描信号停止时，该电路会关闭恒定电流输出，以及热关断（TSD）电路，该电路会在结温超过极限时关闭恒流输出。
*附件：tlc5905.pdf

特性

• 驱动能力和输出计数：
  • 80 mA（电流吸收器）× 16 位
  • 120 mA（电流吸收器）× 8 位
• 恒流输出范围：
  • 5 mA 至 80 mA/10 mA 至 120 mA（可通过 MODE 端子选择）（使用外部电阻器和内部亮度控制寄存器对所有输出端子进行电流值设置）
• 恒流精度 ±4%（位间最大误差）
• 施加到恒流输出端子的电压：
  • 最小 0.4 V（输出电流 5 mA 至 40 mA）
  • 最小 0.7 V（输出电流 40 mA 至 80 mA）
• 256 灰度显示：
  • 脉宽控制 256 级
• 亮度调节：
  • 输出电流调节32级（调节LED模块之间的亮度偏差）
  • 8 倍速度灰度控制时钟的 8 级亮度控制（面板亮度调节）
• 错误输出信号检查：
  • 运行时检查保护电路等错误输出信号线
• 数据输出时序可选：
  • 选择相对于时钟移位寄存器的数据输出时序
• OVM（输出电压监控器）：
  • 监控恒流输出端子上的电压（检测 LED 断开和短路）
• WDT（看门狗定时器）：
  • 扫描信号停止时关闭输出
• TSD（热关断）：
  • 结温超过限值时关闭输出
• 数据输入：
  • 时钟同步1位串行输入（Shmitt触发输入）
• 数据输出：
  • 时钟同步1位串行输出（3态输出）
• 输入信号电平：
  • CMOS电平
• 电源电压...4.5 V 至 5.5 V
• 最大输出电压...17 伏
• 数据传输速率...15 MHz（最大值
• 灰度时钟频率...8 MHz（最大）
• 工作自由空气温度范围
  -20°C 至 85°C
• 64引脚HTQFP封装（P D = 4.9 瓦，吨 一个 = 25°C）

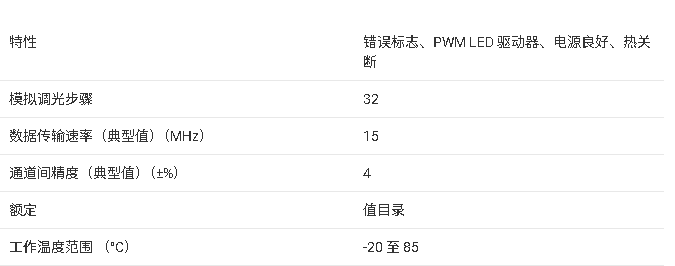

参数

?1. 产品概述?
TLC5905是德州仪器（TI）推出的高性能LED恒流驱动器，集成移位寄存器、数据锁存器及可调电流电路，支持256级灰度显示（脉宽控制）。关键特性包括：

• ?输出配置?：16位×80mA或8位×120mA（通过MODE引脚选择）
• ?电流精度?：±4%（位间最大误差）
• ?电压范围?：输出端最低0.4V（5-40mA）至0.7V（40-80mA）
• ?控制功能?：亮度调节（32步）、灰度时钟分频（1/1至1/8）、OVM（输出电压监控）、WDT（看门狗定时器）和TSD（热关断）保护。

?2. 核心功能?

• ?恒流驱动?：通过外部电阻（IREF引脚）设置电流，支持5mA-120mA范围。
• ?灰度控制?：8位PWM实现256级亮度，输出时序可调（通过SOMODE选择SCLK边沿）。
• ?保护机制?：
  • ?OVM?：监测LED开路/短路，通过XDOWN2输出报警。
  • ?WDT?：扫描信号异常时关闭输出，检测时间可通过外接电容调整。
  • ?TSD?：结温超限时自动关断。

?3. 寄存器与接口?

• ?移位寄存器?：支持灰度数据（128/64×1位）、亮度控制（8位）和OVM设置（8位），通过RSEL0/1选择。
• ?通信接口?：1位串行输入（SIN）/输出（SOUT），时钟速率最高15MHz。

?4. 电气特性?

• ?工作电压?：逻辑/模拟/LED驱动均为4.5V-5.5V。
• ?温度范围?：-20°C至85°C。
• ?封装?：64引脚HTQFP（带散热焊盘），最大功耗4.9W（25°C）。

?5. 应用设计建议?

• ?降噪?：利用GSOUT/BOUT延迟输出减少同步开关噪声。
• ?布局?：GND引脚需低阻抗连接，散热焊盘应焊接至PCB导热层。
• ?注意事项?：未使用的输出需置零灰度数据以避免电流异常。

?6. 文档结构?
包含引脚定义、时序图、绝对最大额定值、推荐操作条件及封装机械数据（PAP封装尺寸图）。末尾附TI免责声明与订购信息（型号TLC5905PAP）。
