?LP3954 高级照明管理单元技术文档总结

LP3954 是一款用于手持设备的高级照明管理单元。它可以驱动任何手机 灯，包括显示屏背光、RGB、键盘和相机闪光灯 LED。升压DC-DC转换器 以高效率驱动大电流负载。白光 LED 背光驱动器效率低 电压结构，匹配性好，自动淡入淡出功能。新的 基于命令的独立 RGB 控制器功能丰富且易于配置。内置音频 同步功能允许用户将彩色 LED 同步到音频输入。集成高 电流驱动器可以驱动相机闪光灯 LED 或电机/振动。内部ADC可用于环境 光或温度感应。灵活的 SPI/I^2^C接口允许轻松 LP3954 的控制。小型 DSBGA 封装和最少数量的外部元件是 最适合手持设备。
*附件：lp3954.pdf

特性

• 彩色/RGB LED 的音频同步
• 基于命令的PWM控制RGB LED驱动器
• 用于闪光灯LED的大电流驱动器，具有内置定时
• 4+2 或 6 个低压恒流白光 LED 驱动器，具有可测量的 8 位调节 （0...25mA/LED）
• 高效升压DC-DC转换器
• SPI / I^2^C 兼容接口
• 外部 PWM 调光控制的可能性
• RGB 时序的时钟同步的可能性
• 环境光和温度感应的可能性
• 小封装 – DSBGA，3.0 x 3.0 x 0.6mm

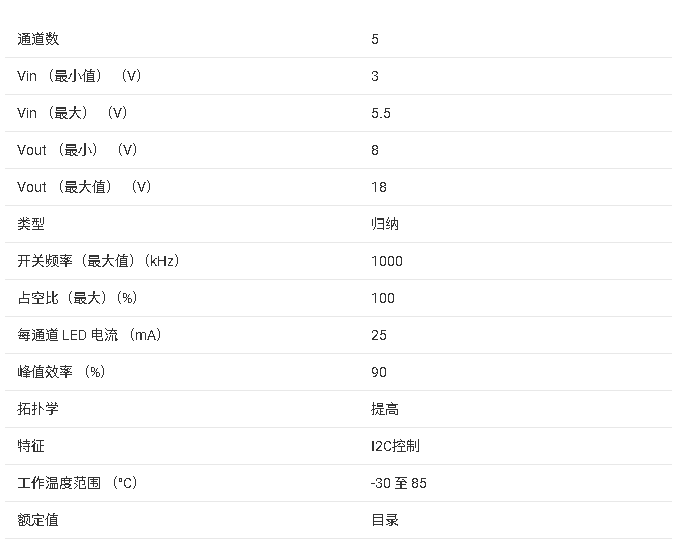

参数

方框图

?1. 概述?
LP3954是德州仪器（TI）推出的专为手持设备设计的高级照明管理芯片，集成RGB LED驱动、白光LED背光控制、高电流闪光灯驱动及音频同步功能。采用3.0×3.0mm DSBGA封装，支持SPI/I2C接口，适用于手机、PDA等便携设备。

?2. 核心特性?

• ?多通道驱动?
  • ?RGB LED?：2组独立控制，支持40mA/通道，内置PWM调光和音频同步功能。
  • ?白光LED?：6通道背光驱动（4+2配置），电流可编程（0-25mA/LED），支持自动淡入淡出。
  • ?闪光灯?：单通道高电流驱动（最大400mA），内置定时控制。
• ?高效升压转换器?：4-5.3V输出，支持1-2MHz开关频率，效率达90%以上。
• ?环境感知?：集成ADC用于环境光/温度传感器接口。

?3. 关键功能模块?

• ?音频同步?：通过ASE引脚输入音频信号，实现LED动态光效同步（振幅/频率模式）。
• ?命令式RGB控制?：8组16位命令存储，可编程颜色强度、执行时间（CET）和过渡时间（TT）。
• ?保护机制?：过压/过流保护、热关断（160°C触发）。

?4. 应用场景?

• 手机摄像头闪光灯、键盘背光、屏幕背光。
• 音乐播放器的动态光效（如随节奏变化的RGB灯）。

?5. 设计支持?

• 推荐外部元件：4.7μH电感、10μF输入/输出电容、肖特基二极管（如1A/10V）。

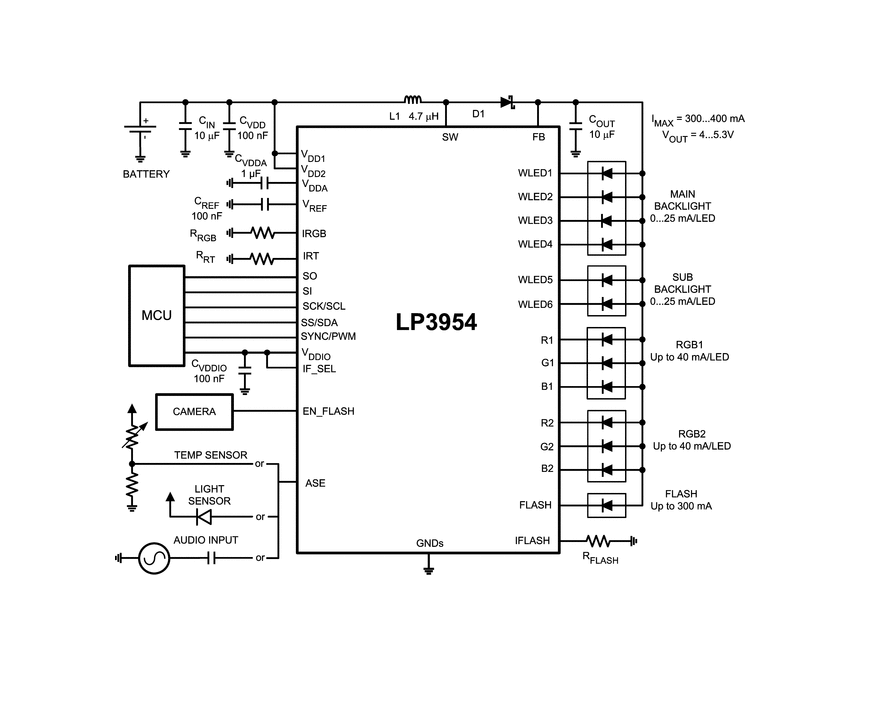

• 提供典型应用电路（如翻盖手机、智能手机的布线示例）。

?6. 寄存器控制?
通过SPI/I2C配置54个寄存器，包括RGB电流控制（12H/13H）、升压输出电压（0DH）、音频同步模式（2AH/2BH）等。
