?LP3958 照明管理单元芯片技术文档总结

LP3958 是一款用于便携式应用的照明管理单元。它用于驾驶 显示背光和键盘 LED。该设备可以驱动 5 个单独连接的 LED 串，并带有 高压升压转换器。

键盘 LED 驱动器允许驱动来自高压升压转换器或单独的 LED 电源电压。MAIN 和 SUB 输出是高分辨率电流模式驱动器。键盘 LED 输出可用于开关模式和电流模式。外部 PWM 控制可用于任何 选定的输出。
*附件：lp3958.pdf

该器件通过 2 线低压 I 控制^2^C 兼容接口，减少所需连接数量。

LP3958 采用微型 25 焊球 DSBGA 封装。

特性

• 具有可编程输出电压的高效升压转换器
• 两个独立的串行显示背光 LED 驱动器
• 串行键盘 LED 的三个驱动器
• 自动调光控制器
• 独立串行 Leypad LED 控制器
• 三个通用IO引脚
• 25焊球DSBGA封装：2.54mm x 2.54mm x 0.6mm

参数

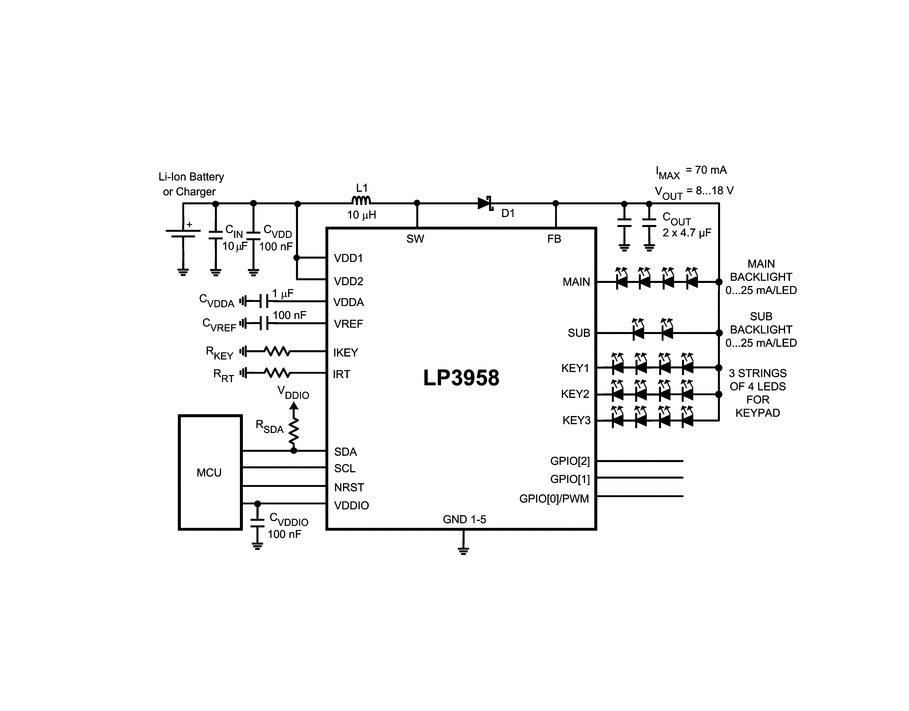

方框图

?1. 产品概述?
LP3958是德州仪器（TI）推出的便携式设备专用照明管理芯片，集成高压升压转换器和多路LED驱动功能，主要用于手机、PDA、MP3播放器和数码相机等设备的背光及键盘照明控制。

?2. 核心特性?

• ?高效升压转换器?：可编程输出电压（8V-18V），支持1MHz开关频率，最大输出电流70mA。
• ?多路LED驱动?：
  • 2路独立显示背光驱动（MAIN/SUB，每路0-25mA/LED）
  • 3路键盘LED驱动（KEY1-KEY3，支持恒流/开关模式）
• ?控制接口?：I2C兼容的2线串行接口，减少连接线数量。
• ?封装?：25焊球DSBGA（2.54mm×2.54mm×0.6mm）。

?3. 功能模块详解?

• ?升压转换器?：
  • 采用磁升压拓扑，效率达92%（典型值）。
  • 内置过压、过流、反馈断开保护。
• ?LED驱动?：
  • ?背光驱动?：支持8位PWM调光（0.1mA步进），自动淡入/淡出功能（0.65s或1.3s可选）。
  • ?键盘驱动?：支持重叠/非重叠PWM模式，亮度范围1.56%-100%（对数调节）。
• ?GPIO?：3个通用I/O引脚，可配置为输入/输出或外部PWM控制。

?4. 关键参数?

• ?电气特性?：
  • 工作电压：VDD1/2（3.0V-5.5V），VDDIO（1.65V-VDD1）。
  • 待机电流：1.7μA（典型值）。
• ?热性能?：结到环境热阻θJA=60-100°C/W。

?5. 应用设计要点?

• ?外围元件推荐?：
  • 电感：10μH屏蔽电感（如Coilcraft LPS4018-103ML）。
  • 输出电容：2×4.7μF陶瓷电容（低ESR）。
  • 二极管：肖特基二极管（如CMMSH1-40）。
• ?EMI抑制?：建议在SW引脚附近添加RC滤波器（RSW=390Ω，CSW=100pF）。

?6. 寄存器控制?

• 通过I2C接口配置11个功能寄存器，包括：
  • 升压输出电压（0DH寄存器）
  • LED电流控制（04H/05H寄存器）
  • PWM调光模式（03H寄存器）

?7. 安全与兼容性?

• ESD保护：HBM 2kV，MM 200V。
• 工作温度范围：-30°C至+85°C。
