?LM8502 智能照明管理单元技术文档总结

LM8502 是一款多功能 LED 驱动器，适用于多种应用。它包括一个 2MHz、固定频率同步升压转换器、10 个电流吸收 LED 输出、2 个用于闪光或触觉应用的输出、环境光传感和 PWM 输入。

10 个电流吸收 LED 输出通过 I 提供单独的电流控制^2^C 兼容接口。通过满量程设置和 8 位电流控制可以精确控制电流。LM8502 还支持使用组推子和照明引擎进行 LED 控制。组推子支持单 I^2^C 寄存器为多个具有衰落的 LED 输出写入，而具有 SRAM 存储器的照明引擎支持引擎驱动的照明序列。每个 LED 输出都可以由 V 供电外或外部电压电源。
*附件：lm8502.pdf

闪光灯功能能够驱动 2 个 LED，每个 LED 的最大电流为 600 mA，或单个 LED 的最大电流高达 1.2A。硬件闪存使能提供了一个直接接口来触发闪存脉冲。双TX输入允许闪存与RF电源系统同步，以防止系统电源消耗过多的电流。LM8502 还提供 LED 热传感，作为闪光灯和独立指示灯 LED 的安全程序。

LM8502 有两个用于环境光传感的输入，与 PWM 输入一起实现动态背光控制。LM8502 还可用于触觉电机驱动，而不是闪光灯。当器件空闲时，具有省电模式和使用外部时钟可显着降低电流消耗。、

特性

• 10 个可编程低侧电流吸收器，具有灵活的 V 供电外或外部电压源
• 1.2A 双闪光灯 LED 驱动器，具有闪光灯、手电筒和电压模式
• 具有两个输入的环境光传感功能
• 高达 4000：1 的 LED 输出调光比
• 闪光灯 LED 热传感和电流缩减
• 硬件闪存、割炬使能和双同步输入，用于射频功率放大器脉冲事件
• 触觉反馈电机驱动器
• 两个照明引擎，用于用户定义的照明序列，具有 48 * 16 位 SRAM 存储器
• 用于省电的外部时钟引脚
• 外部 PWM 控制功能，例如动态背光控制
• 快 I^2^C 兼容接口
• 用于测量（即 LED 输出电压）的通用 ADC
• 超小解决方案面积 < 32 mm^2^
• 30焊球 （2.42 x 2.77 mm x 0.6 mm） 0.4间距DSBGA封装

参数

方框图

?1. 产品概述?
LM8502是德州仪器（TI）推出的多功能LED驱动芯片，集成以下核心功能：

• ?双高边闪光LED驱动?：支持1.2A单路或600mA双路输出，适用于手机摄像头闪光灯。
• ?10路低边LED驱动?：可编程电流沉，每路最大25.5mA，支持动态背光控制及照明序列。
• ? 环境光传感（ALS） ?：双输入接口（ALS1和ALS2），支持4000:1调光比。
• ?触觉反馈驱动?：可配置为振动马达驱动器。
• ?其他特性?：硬件同步输入、热敏电阻监测、I?C接口、2MHz同步升压转换器等。

?2. 关键特性?

• ?闪光驱动?：支持闪光（Flash）、手电筒（Torch）和电压模式，带硬件使能引脚（STROBE）及射频功率放大器同步（TX1/TX2）。
• ?智能控制?：内置两组照明引擎，48×16位SRAM存储用户自定义照明序列。
• ?节能模式?：支持外部时钟输入以降低待机功耗。
• ?封装?：30引脚DSBGA（2.42×2.77×0.6 mm），面积小于32 mm?。

?3. 应用场景?

• 手机闪光灯
• 便携设备通用照明
• 触觉反馈马达驱动
• 动态背光及趣味照明

?4. 功能模块详解?

• ?升压转换器?：2MHz固定频率，支持恒压输出（4.5V/5V）和自适应电压模式。
• ?LED驱动?：10路独立控制，支持线性/对数调光，可分组管理（3组）。
• ?环境光传感?：通过I?C配置阈值和亮度映射，支持PWM输入动态调节。
• ?程序引擎?：支持分支、循环、触发等指令，实现复杂照明效果。

?5. 寄存器与接口?

• ?I?C控制?：快速模式（400kHz）和高速模式（3.4MHz）兼容，地址0x33。
• ?关键寄存器?：
  • 闪光/手电筒亮度（A0H/B0H）
  • 环境光阈值（Zline0-3）
  • 引擎程序计数器（37H/38H）

?6. 保护机制?

• 热关断（150°C触发）
• 输入电压监控（UVLO）
• LED开路/短路检测

?7. 设计支持?

• ?推荐元件?：2.2μH电感（如Coilcraft LPS3015）、10μF陶瓷电容（X5R材质）。
• ?布局建议?：输入/输出电容就近放置，减少接地噪声。

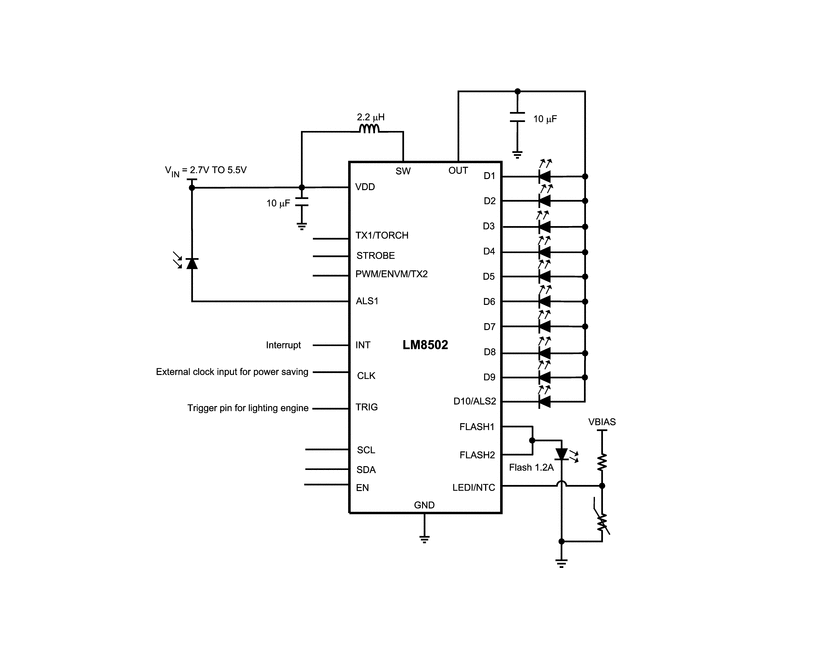

?8. 典型电路?

• 闪光灯配置需连接NTC热敏电阻监测温度。
• 振动马达驱动需外部FET切换闪光与触觉功能。
