?LP5899 SPI兼容连接设备技术文档总结

LP5899 SPI 兼容连接使 LP589x 器件系列能够使用标准 SPI 控制器进行控制。该器件具有内部振荡器，可生成 LP589x 器件系列所需的连续时钟。抖动可以添加到连续时钟中以增强 EMI。传输的数据与连续时钟对齐，以保持 CCSI 接口的时序要求。

LP5899 包含 LP589x 菊花链和 LP5899 内部故障报告。寄存器和 VSYNC 命令到 LP589x 菊花链的数据传输受 LP5899 的 CRC 保护。此外，数据线由 LP5899 保护，以防卡住故障。
*附件：lp5899.pdf

特性

• 工作电压VCC范围：2.5V至5.5V
• SPI外设
  • 数据传输速率高达 20MHz
  • 一个控制器支持多个外设
• 连续时钟串行接口 （CCSI） 控制器和外设
  • 数据传输速率高达 20MHz
  • 用于增强 EMI 的可编程时钟抖动
• 诊断
  • 漏极开路 FAULT 引脚
  • SPI通信丢失检测
  • 用于 SPI 通信的 CRC
  • CCSI 数据完整性
• 数据可用性的数据就绪中断

参数

方框图

?1. 产品概述?
LP5899是德州仪器（TI）推出的SPI兼容连接设备，专为LP589x系列LED驱动芯片设计，提供SPI至CCSI（连续时钟串行接口）的桥接功能。核心特性包括：

• ?电压范围?：2.5V至5.5V
• ?通信速率?：SPI支持最高20MHz，CCSI支持可编程速率（1Mbit/s至20Mbit/s）
• ?诊断功能?：故障检测（开路、通信丢失、CRC校验）、EMI增强时钟抖动调节
• ?封装选项?：14引脚SOT-23-THN（4.2mm×2.0mm）或12引脚WSON（3.0mm×3.0mm）

?2. 关键特性?

• ?SPI接口?：支持多外设控制，CRC校验保护数据传输。
• ?CCSI接口?：内置振荡器生成连续时钟，支持数据对齐和可编程时钟抖动。
• ?双FIFO设计?：
  • ?TXFIFO?：存储SPI接收数据，支持队列传输。
  • ?RXFIFO?：存储CCSI接收数据，通过DRDY中断通知数据就绪。
• ?故障诊断?：监测SPI/CCSI通信错误、FIFO溢出/欠载、OTP CRC校验等，通过FAULT引脚输出状态。

?3. 应用场景?

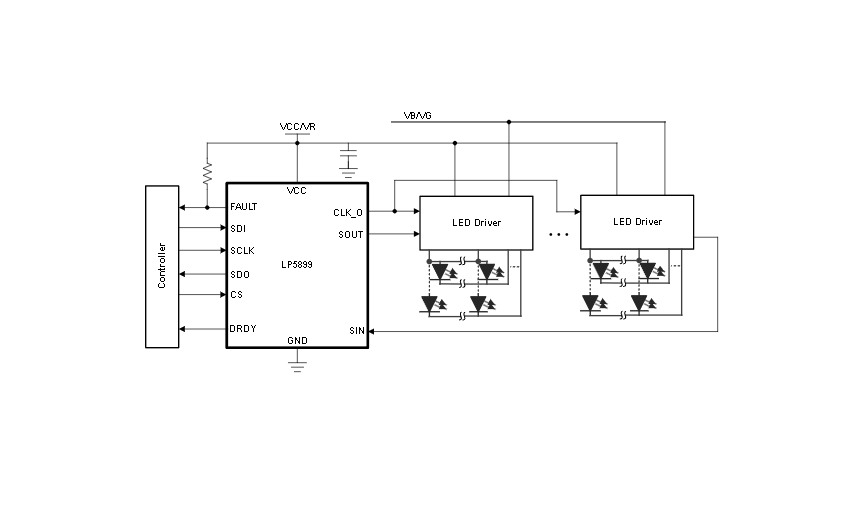

• 为LP5890/LP5891 LED驱动提供SPI控制接口，适用于LED显示屏、背光驱动等需高速数据同步的系统。

?4. 功能模式?

• ? 初始化状态（INIT） ?：上电后加载OTP配置，校验通过后进入正常模式。
• ? 正常状态（NORMAL） ?：允许SPI命令转发至CCSI，支持实时诊断。
• ? 故障安全状态（FAILSAFE） ?：通信超时或强制触发时禁用CCSI，仅保留SPI基础功能。

?5. 寄存器与命令?

• ?核心寄存器?：DEVID（设备ID）、SPICTRL（SPI控制）、CCSICTRL（CCSI配置）、TXFFLVL/RXFFLVL（FIFO阈值）。
• ?SPI命令集?：
  • 数据转发（FWD_WR/FWD_RD）
  • 寄存器读写（REG_WR/REG_RD）
  • 软复位（SOFTRESET_CRC）

?6. 设计建议?

• ?布局?：VCC去耦电容需靠近引脚，FAULT引脚需外接上拉电阻。
• ?时序配置?：根据LED驱动数量和帧率需求选择CCSI数据速率，避免FIFO溢出。
