?LP5899-Q1 汽车级SPI兼容连接芯片总结

LP5899-Q1 SPI 兼容连接使 LP589x-Q1 器件系列能够使用标准 SPI 控制器进行控制。该器件具有内部振荡器，可生成 LP589x-Q1 器件系列所需的连续时钟。抖动可以添加到连续时钟中以增强 EMI。传输的数据与连续时钟对齐，以保持CCSI接口的时序要求。

LP5899-Q1 包含 LP589x-Q1 菊花链和 LP5899-Q1 内部故障报告。寄存器和 VSYNC 命令到 LP589x-Q1 菊花链的数据传输受 LP5899-Q1 的 CRC 保护。此外，数据线由 LP5899-Q1 保护，以防卡住故障。
*附件：lp5899-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境温度
  • 设备 HBM 分类等级 H3A
  • 设备 CDM 分类级别 C5
• 工作电压VCC范围：2.5V至5.5V
• SPI外设
  • 数据传输速率高达 20MHz
  • 一个控制器支持多个外设
• 连续时钟串行接口 （CCSI） 控制器和外设
  • 数据传输速率高达 20MHz
  • 用于增强 EMI 的可编程时钟抖动
• 诊断
  • 漏极开路 FAULT 引脚
  • SPI通信丢失检测
  • 用于 SPI 通信的 CRC
  • CCSI 数据完整性
• 数据可用性的数据就绪中断

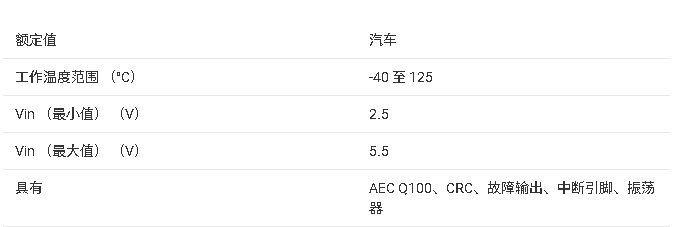

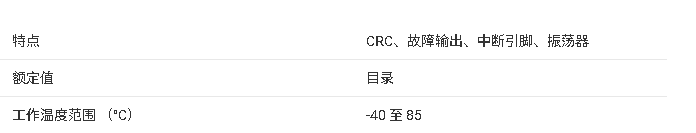

参数

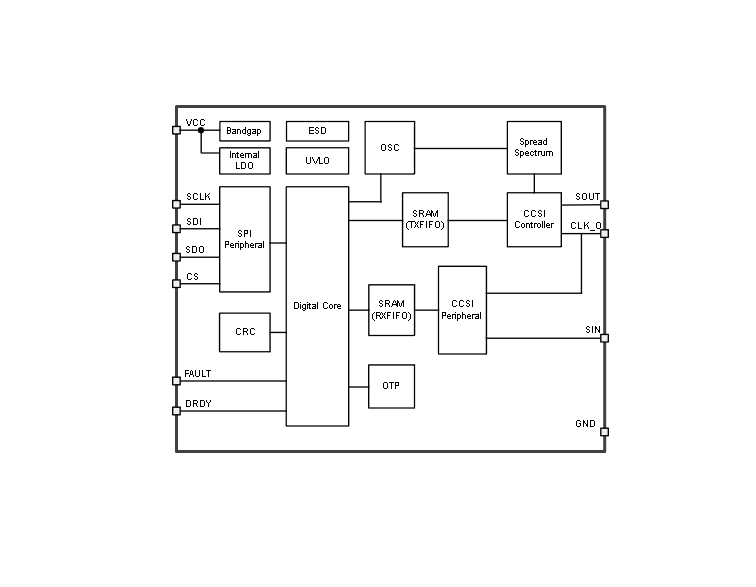

方框图

?1. 产品概述?
LP5899-Q1是德州仪器（TI）推出的汽车级SPI兼容连接芯片，专为LP589x-Q1系列LED驱动器设计，提供SPI至CCSI（连续时钟串行接口）的桥接功能。其主要特点包括：

• ?AEC-Q100认证?：支持-40°C至125°C工作温度（Grade 1），符合汽车应用要求。
• ?宽电压范围?：工作电压2.5V至5.5V，兼容多种系统设计。
• ?高速通信?：SPI数据传输速率高达20MHz，支持多外设控制。
• ?诊断功能?：集成故障检测（开路、通信丢失、CRC校验等），并通过FAULT引脚实时报警。

?2. 关键特性?

• ?SPI接口?：支持标准SPI协议，可配置为CCITT-FALSE或CRC-16/XMODEM校验算法。
• ?CCSI控制器?：内部振荡器生成连续时钟（最高20MHz），可编程时钟抖动以降低EMI。
• ?数据完整性保护?：自动插入校验位和CRC保护，确保传输可靠性。
• ?FIFO缓冲?：内置TX/RX FIFO（512/256字深度），支持异步时钟域数据同步。

?3. 应用场景?

• ?LED驱动控制?：通过CCSI接口驱动LP5891-Q1/LP5892-Q1等LED驱动器，支持级联拓扑。
• ?汽车照明?：适用于车内外照明系统，如矩阵LED、动态尾灯等。

?4. 功能模块?

• ?SPI外设?：接收控制器指令并转发至CCSI。
• ?CCSI控制器/外设?：负责LED驱动器的数据同步与时钟管理。
• ?诊断模块?：监测通信异常（如SPI超时、SIN信号丢失）并触发故障标志。

?5. 封装与引脚?

• ?封装选项?：14引脚SOT-23-THN（4.2mm×2.0mm）或12引脚WSON（3.0mm×3.0mm）。
• ?关键引脚?：
  • FAULT：开漏输出，指示故障状态。
  • CLK_O/SOUT：CCSI时钟/数据输出。
  • DRDY：数据就绪中断信号。

?6. 寄存器与编程?

• 提供10个可编程寄存器（如DEVID、SPICTRL、STATUS等），支持配置通信参数、FIFO阈值及故障掩码。
• ?典型命令?：
  • FWD_WR_CRC：转发数据并启用CRC校验。
  • SOFTRESET_CRC：复位设备并同步CCSI链路。

?7. 设计建议?

• ?布局优化?：VCC去耦电容需靠近芯片引脚，FAULT引脚需外接上拉电阻。
• ?时序配置?：根据LED驱动器数量及帧率需求选择CCSI数据速率（1-20Mbit/s）。

?8. 文档支持?

• 包含详细电气特性、时序图、寄存器映射及机械封装信息，符合ASME Y14.5M标准。

?总结?：LP5899-Q1通过高集成度设计简化了汽车LED系统的SPI控制，兼具高性能与可靠性，适用于严苛的汽车电子环境。
